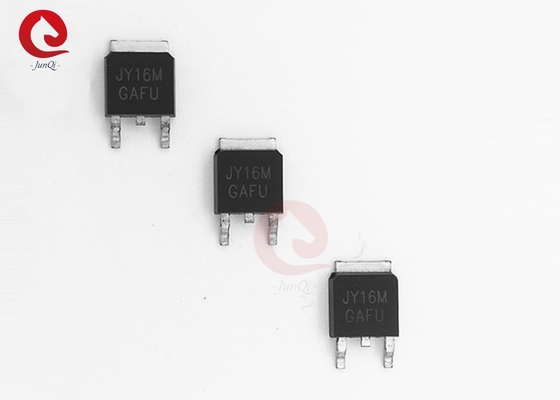

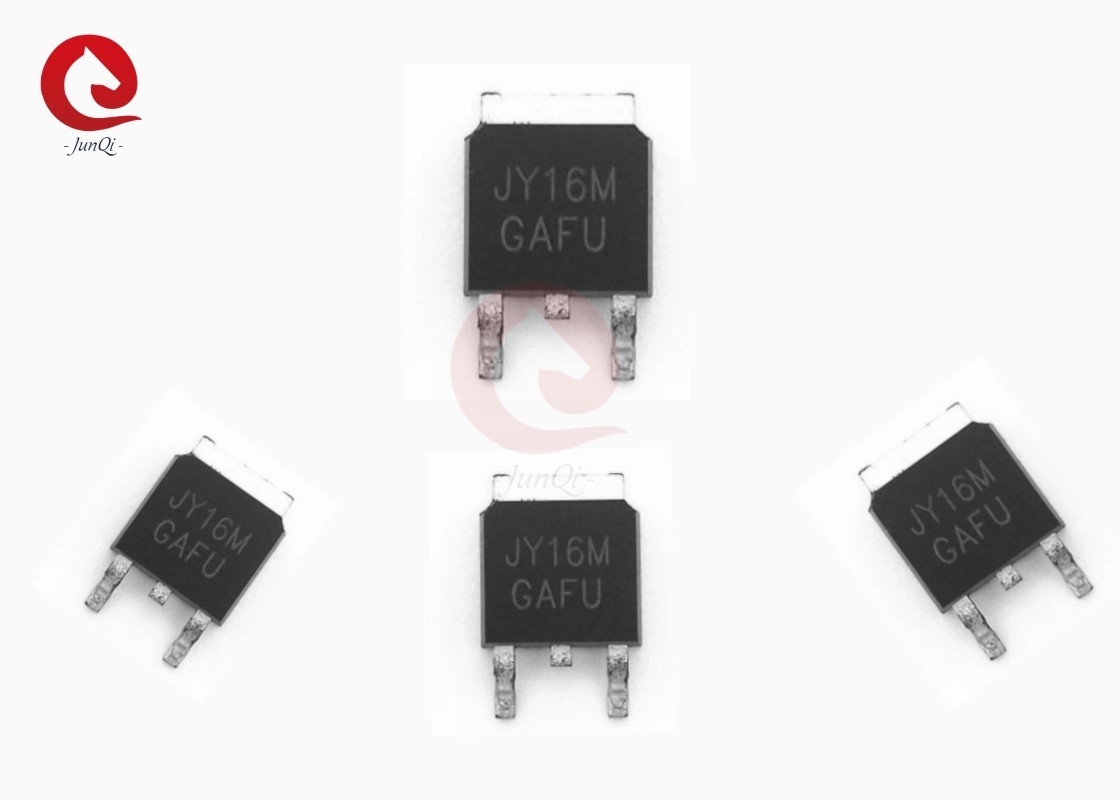

JY16M N รูปแบบการขยายช่องทาง MOSFET พลังงานสําหรับการใช้งานเปลี่ยนพลังงาน

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	JUYI
ได้รับการรับรอง:	ISO9001,CE
หมายเลขรุ่น:	JY16M

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	50 ชิ้น (มีตัวอย่าง)
ราคา:	USD0.5-USD1/PC
รายละเอียดการบรรจุ:	ชุดเพื่อการส่งออก
เวลาการส่งมอบ:	ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้
เงื่อนไขการชำระเงิน:	T / T, Western Union, Paypal
สามารถในการผลิต:	10000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อ:	พาวเวอร์มอสเฟต	รุ่น NO.:	JY16M
ประเภท:	เอ็น แชนแนล	แรงดันเดรน-ซอร์ส:	600V
แรงดันเกต-ซอร์ส:	±30V	กระแสเดรนต่อเนื่อง:	4A (ทา=25℃)
กระแสเดรนแบบพัลซิ่ง:	16ก	การกระจายพลังงานสูงสุด:	33w
สี:	สีดำ	รูปร่าง:	สี่เหลี่ยม
เน้น:	JY16M โหมดการขยาย mosfet , N ช่องโครงการเสริมความสามารถของ mosfet , การสลับพลังงาน โหมดการขยาย mosfet

คําอธิบายทั่วไป:

JY16M ใช้เทคนิคการแปรรูปขังล่าสุด เพื่อบรรลุความหนาแน่นของเซลล์สูง และลดความต้านทานด้วยการเรียงความซ้ําซ้ําสูงลักษณะเหล่านี้รวมกันเพื่อทําให้การออกแบบนี้เป็นอุปกรณ์ที่มีประสิทธิภาพและน่าเชื่อถืออย่างมากสําหรับการใช้งานในแอพพลิเคชันการสลับพลังงานและหลากหลายแอพพลิเคชันอื่น ๆ.

ลักษณะ:

● 600V/4A, RDS ((ON) = 2.6Ω@VGS=10V
● การ เปลี่ยน สาย เร็ว และ การ กลับ ย้อน หลัง
● แพ็คเกจ ที่ ดี ที่สุด สําหรับ การ ขจัด ความ ร้อน ได้ อย่าง ดี

การใช้งาน:

● แสง
● แหล่งไฟฟ้าแบบสลับประสิทธิภาพสูง

คําอธิบายรหัส PIN:

JY16M N รูปแบบการขยายช่องทาง MOSFET พลังงานสําหรับการใช้งานเปลี่ยนพลังงาน 0

ความเข้มข้นสูงสุดโดยเฉพาะ ((Ta=25°C เว้นแต่ระบุต่างหาก):

สัญลักษณ์	ปริมาตร		การจัดอันดับ	หน่วย
VDS	ความดันของแหล่งระบายน้ํา		600	V
VGS	ความดันของแหล่งประตู		± 30	V
ฉันD	กระแสระบายน้ําต่อเนื่อง	Tc=25°C	4	A
ฉันD	กระแสระบายน้ําต่อเนื่อง	Tc=100°C	2.9	A
ฉันDM	กระแสระบายน้ําแบบกระแทก		16	A
PD	การระบายพลังงานสูงสุด		33	W
TJTSTG	ระยะอุณหภูมิการทํางานและระยะอุณหภูมิการเก็บ		-55 ~ + 150	°C
RΘJC	ความต้านทานทางความร้อน - การเชื่อมต่อกับกระเป๋า		1.56	°C/W
RΘJA	ความต้านทานทางความร้อน - การเชื่อมต่อกับสภาพแวดล้อม		62	°C/W

TO220F-3 ภาพรวมของแพคเกจ:

สัญลักษณ์	MM			INCH			สัญลักษณ์	MM			INCH
สัญลักษณ์	MIN	NOM	MAX	MIN	NOM	MAX	สัญลักษณ์	MIN	NOM	MAX	MIN	NOM	MAX
A	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF			0.098REF
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
