เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | JEUNKEI |
ได้รับการรับรอง: | ISO9001,CE |
หมายเลขรุ่น: | JY213H |
จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น (มีตัวอย่าง) |
---|---|
ราคา: | สามารถต่อรองได้ |
รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
เงื่อนไขการชำระเงิน: | T / T, Western Union, Paypal |
สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |

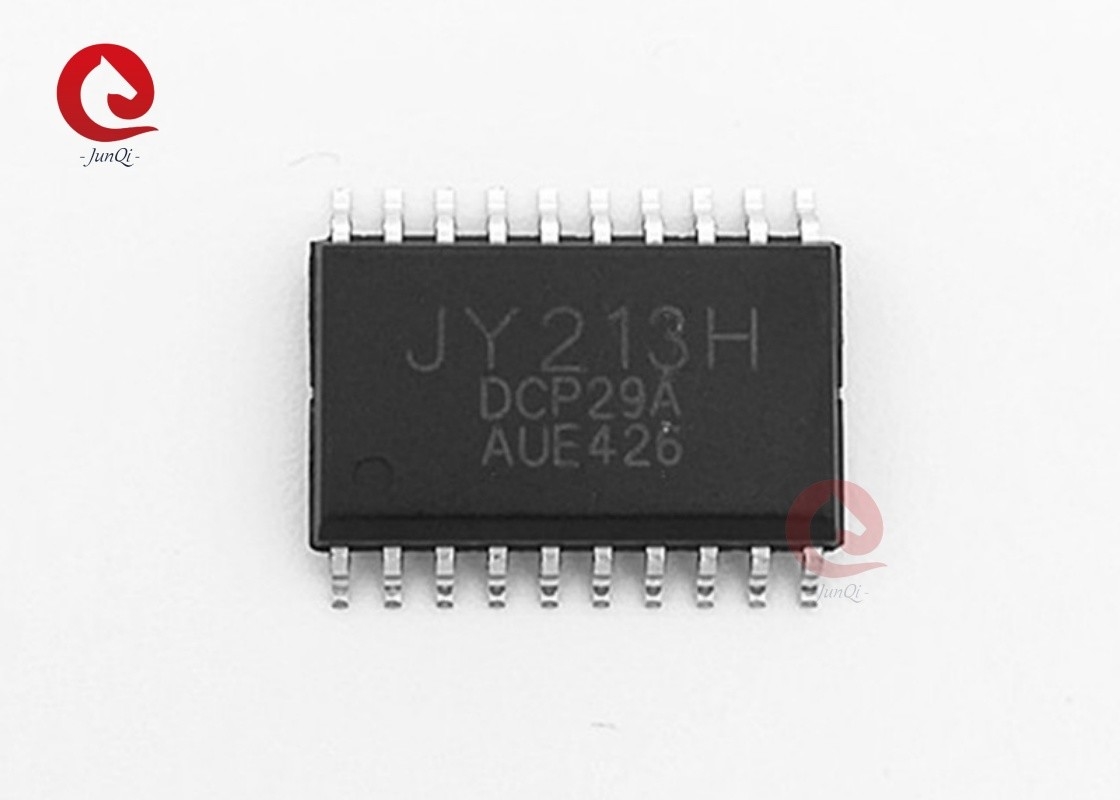

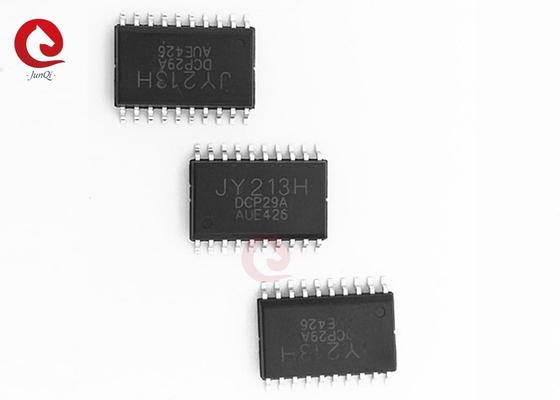

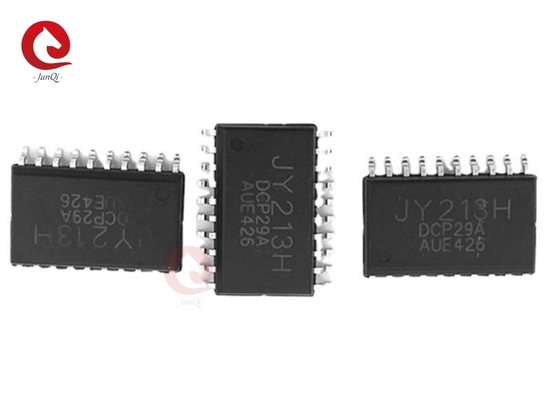

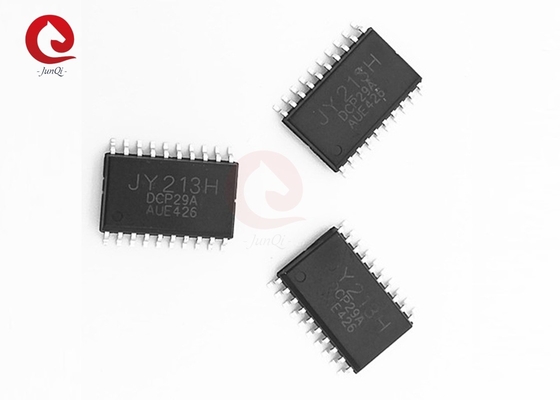

ชื่อ: | MOSFET กำลังไฟฟ้าความเร็วสูง | รุ่น NO.: | JY213H |
---|---|---|---|
ประเภทของแพคเกจ: | สบ20 | ประเภทช่อง: | ไดรเวอร์ด้านข้างสูงแบบฮาล์ฟบริดจ์ |
ขับ: | ไดร์เวอร์ประตูฮาล์ฟบริดจ์ 3 เฟส | ประเภทกริด: | ไดร์เวอร์เกต 3 เฟสแรงดันสูง |
เข้ากันได้กับตรรกะอินพุต: | 3.3V,5V,15V | กระบวนการไฟฟ้าแรงสูง: | 600V |
เครื่องกรองข้อมูล: | ใช่ | การใช้งาน: | เครื่องขับเคลื่อนเครื่องยนต์อินเวอร์เตอร์ 3 ขั้น |
เน้น: | SOP20 BLDC มอเตอร์ไดรเวอร์ MOSFET,MOSFET ขับมอเตอร์ BLDC ความเร็วสูง,โมสเฟตขับเคลื่อนมอเตอร์ BLDC ความดันสูง |
คําอธิบาย:
JY213H เป็นเครื่องขับ MOSFET และ IGBT ความเร็วสูงที่มีช่องทางออกที่ระบุด้านสูงและด้านต่ําอิสระสามช่องสําหรับเครื่องขับประตู 3 ขั้นตอนการป้องกันเวลาหยุดทํางานและการป้องกันการยิงผ่านที่ป้องกันการเสียของครึ่งสะพานวงจร UVLO ป้องกันการทํางานผิดปกติเมื่อ VCC และ VBS ต่ํากว่าความดันขั้นต่ําที่กําหนดขั้นตอนความดันสูง 600V และเทคนิคการยกเลิกเสียงแบบทั่วไป ให้การทํางานที่มั่นคงของไดรเวอร์ด้านสูงภายใต้สถานการณ์เสียงเสียงสูงdv / dt.
ลักษณะ:
1. รวม 600 วอลล์ครึ่งสะพานขับด้านสูง
2. หมุนขึ้นไปยังประตูครึ่งสะพาน 3 ขั้นตอน
3การควบคุมเวลาหยุดทํางาน
4การป้องกันการยิง
5. ภายใต้ความดันล็อคสําหรับ VCC และ VBS
6. 3.3V, 5V,15V ทางเข้าโลจิก
7. เครื่องกรองเข้า
8ระยะการทํางาน -40 °C ถึง 125 °C
9วงจรตัดเสียง dv/dt แบบทั่วไป
การใช้งาน:
1. ไดรเวอร์มอเตอร์ 3 ขั้นตอน
2. แอร์
3เครื่องซักผ้า
แผนกบล็อก:
วงจรการใช้งานทั่วไป:
ข้อมูลการสั่งซื้อ:
หมายเลขส่วนที่ใช้ได้ | ประเภทของแพคเกจ | รหัสสูงสุด |
JY213H-S | 20-PIN, SOP, 300 มิล | JY213H-S |
JY213H-S1 | 24-PIN, SOP, 300 มิล | JY213H-S1 |
JY213H-S2 | 28-PIN, SOP, 300 มิล | JY213H-S2 |
การตั้งค่า PIN:
คําอธิบายรหัส PIN:
ชื่อปิน | คําอธิบาย | พิน เลข | |
SOP20 | SOP24 | ||
VCC | โลจิกและไดรเวอร์ประตูด้านล่าง ความดันไฟฟ้า | 1 | 1 |
V5V | การออก LDO 5V | 2 | |
HU | หน่วยเข้าทางตรรกะสําหรับไดรเวอร์ U-phase ทางเข้าด้านสูง | 2 | 3 |
HV | input logic for high side gate V-phase driver การนําเข้าทางตรรกะสําหรับตัวขับขี่ระยะ V-phase ของประตูด้านสูง | 3 | 4 |
HW | input logic for high-side gate W-phase driver การนําเข้าทางตรรกะสําหรับการนําเข้าทางตรรกะด้านสูง | 4 | 5 |
LU | หน่วยเข้าทางตรรกะสําหรับไดรเวอร์ U-phase ประตูด้านล่าง | 5 | 6 |
LV | หน่วยเข้าลogic สําหรับ V-phase driver ประตูด้านล่าง | 6 | 7 |
LW | input logic for low-side gate W-phase driver การนําเข้าทางตรรกะสําหรับตัวขับขี่ W-phase ที่มีประตูด้านล่าง | 7 | 8 |
GND | โลจิก แกรนด์และการขับรถประตูด้านล่าง แกรนด์ | 8 | 9 |
ต่ํา | การออก W-phase ของตัวขับประตูด้านล่าง | 9 | 10 |
LOV | การออกระดับ V-phase ของตัวขับประตูด้านล่าง | 10 | 11 |
LOU | การออก W-phase ของตัวขับประตูด้านล่าง | 11 | 12 |
NC. | ไม่เชื่อมต่อ | 13 | |
VSW | ความดันออฟเซ็ตของเครื่องขับขี่ด้านสูง W-phase | 12 | 14 |
วิธีการ | การออกของไดรเวอร์ด้านสูง W-phase gate ไดรเวอร์ | 13 | 15 |
VBW | พลังงานปั่นระยะ W ของไดรเวอร์ด้านสูง | 14 | 16 |
NC. | ไม่เชื่อมต่อ | 17 | |
VSV | ความแรงกดปรับระดับสูงของไดรเวอร์ V-phase | 15 | 18 |
HOV | การออกของเครื่องขับขี่ด้านสูง V-phase gate | 16 | 19 |
VBV | พลังงานปั่นระยะ W ของไดรเวอร์ด้านสูง | 17 | 20 |
NC. | ไม่เชื่อมต่อ | 21 | |
VSU | ความแรงกดดันระดับสูงของไดรเวอร์ U-phase floating supply | 18 | 22 |
วิธีการ | การออกของไดรเวอร์ด้านสูง ไดรเวอร์ประตู U-phase | 19 | 23 |
VBU | หน่วยไฟฟ้าระบายไฟ U-phase ด้านสูง | 20 | 24 |
คําอธิบายรหัส PIN:
ชื่อปิน | คําอธิบาย | พิน เลข |
VCC | โลจิกและไดรเวอร์ประตูด้านล่าง ความดันไฟฟ้า | 1 |
V5V | การออก LDO 5V | 2 |
NC. | ไม่เชื่อมต่อ | 3 |
SGND | สถานการณ์ทางตรรกะ | 4 |
HU | หน่วยเข้าทางตรรกะสําหรับไดรเวอร์ U-phase ทางเข้าด้านสูง | 5 |
HV | input logic for high side gate V-phase driver การนําเข้าทางตรรกะสําหรับตัวขับขี่ระยะ V-phase ของประตูด้านสูง | 6 |
HW | input logic for high-side gate W-phase driver การนําเข้าทางตรรกะสําหรับการนําเข้าทางตรรกะด้านสูง | 7 |
LU | หน่วยเข้าทางตรรกะสําหรับไดรเวอร์ U-phase ประตูด้านล่าง | 8 |
LV | หน่วยเข้าลogic สําหรับ V-phase driver ประตูด้านล่าง | 9 |
LW | input logic for low-side gate W-phase driver การนําเข้าทางตรรกะสําหรับตัวขับขี่ W-phase ที่มีประตูด้านล่าง | 10 |
NC. | ไม่เชื่อมต่อ | 11 |
NC. | ไม่เชื่อมต่อ | 12 |
PGND | คนขับประตูด้านล่าง | 13 |
ต่ํา | การออก W-phase ของตัวขับประตูด้านล่าง | 14 |
LOV | การออกระดับ V-phase ของตัวขับประตูด้านล่าง | 15 |
LOU | การออก W-phase ของตัวขับประตูด้านล่าง | 16 |
NC. | ไม่เชื่อมต่อ | 17 |
VSW | ความดันออฟเซ็ตของเครื่องขับขี่ด้านสูง W-phase | 18 |
วิธีการ | การออกของไดรเวอร์ด้านสูง W-phase gate ไดรเวอร์ | 19 |
VBW | พลังงานปั่นระยะ W ของไดรเวอร์ด้านสูง | 20 |
NC. | ไม่เชื่อมต่อ | 21 |
VSV | ความแรงกดปรับระดับสูงของไดรเวอร์ V-phase | 22 |
HOV | การออกของเครื่องขับขี่ด้านสูง V-phase gate | 23 |
VBV | พลังงานปั่นระยะ W ของไดรเวอร์ด้านสูง | 24 |
NC. | ไม่เชื่อมต่อ | 25 |
VSU | ความแรงกดดันระดับสูงของไดรเวอร์ U-phase floating supply | 26 |
วิธีการ | การออกของไดรเวอร์ด้านสูง ไดรเวอร์ประตู U-phase | 27 |
VBU | หน่วยไฟฟ้าระบายไฟ U-phase ด้านสูง | 28 |
ข้อมูลการบรรจุ:
ข้อมูลเพิ่มเติม กรุณาติดต่อเราโดยตรง ผ่านอีเมล: ivanzhu@junqitrading.com
ผู้ติดต่อ: Ivanzhu
โทร: 0086-13961407941
