เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | JUYI |
| ได้รับการรับรอง: | ISO9001,CE |
| หมายเลขรุ่น: | JY12M |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น (มีตัวอย่าง) |
|---|---|
| ราคา: | USD0.5-USD1/PC |
| รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, Paypal |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |

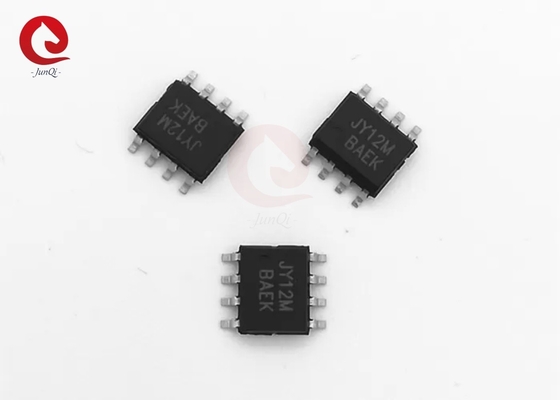

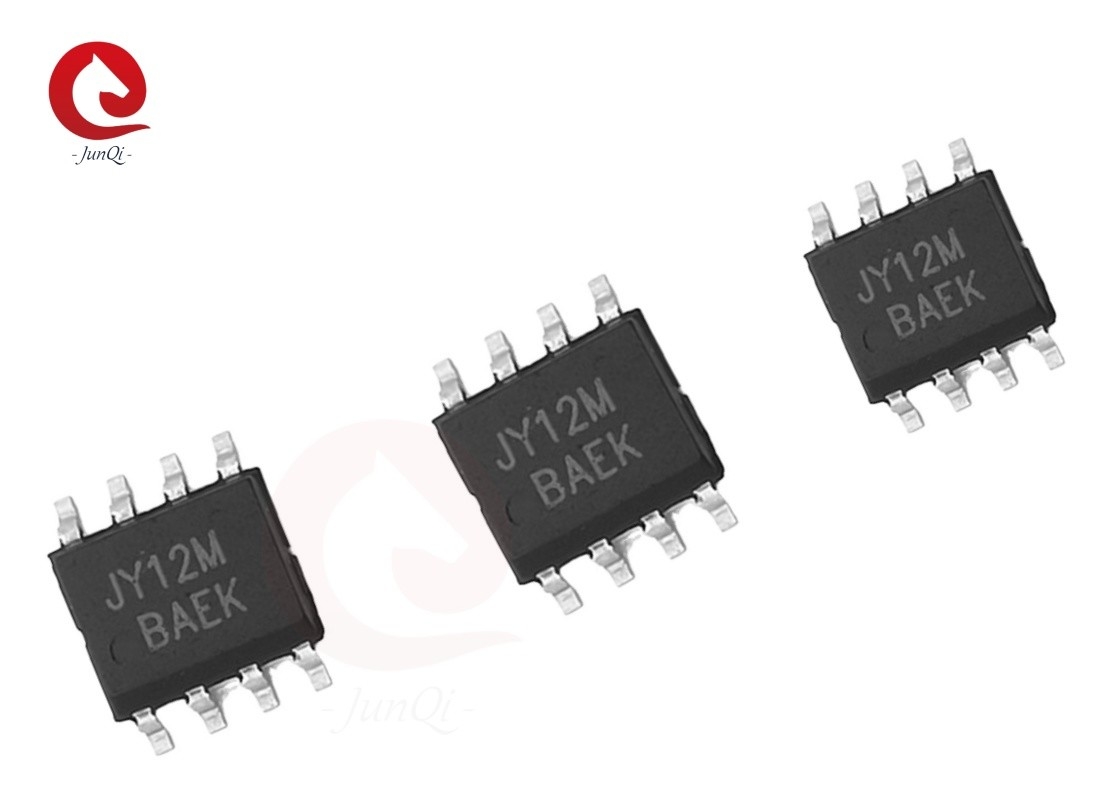

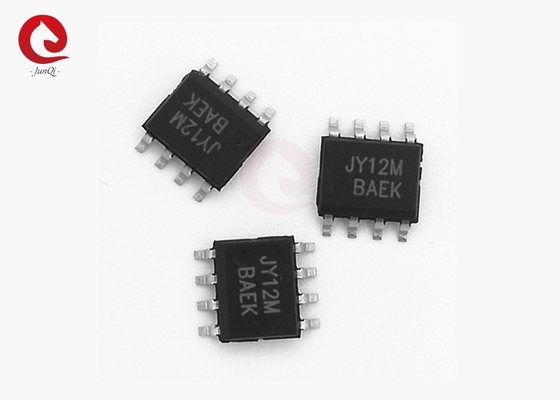

| ชื่อ: | N และ P ช่อง 30V MOSFET | รุ่น NO.: | JY12M |
|---|---|---|---|
| แรงดันเดรน-ซอร์ส: | 30V | แรงดันเกต-ซอร์ส: | ±20V |
| กระแสเดรนแบบพัลซิ่ง: | 30A | การกระจายพลังงานสูงสุด: | 1.5W |
| อุณหภูมิทางแยกในการทำงาน: | -55~150℃ | การใช้งาน: | ตัวแปลง DC/DC |
| สี: | สีดำ | ||
| เน้น: | n และ p channel enhancement mode พลังงาน mosfet,N Channel Enhancement Mode Power MOSFET ระบบออนไลน์,30v n ช่องโครงการเสริม mosfet |
||
คําอธิบายทั่วไป:
JY12M คือ N และ P Channel logic enhancement mode ทรานซิสเตอร์สนามพลังงานถูกผลิตโดยใช้เทคโนโลยีขัง DMOS ความหนาแน่นของเซลล์สูงกระบวนการความหนาแน่นสูงนี้ได้รับการปรับปรุงโดยเฉพาะอย่างยิ่งเพื่อลดความต้านทานในรัฐอุปกรณ์เหล่านี้เหมาะสําหรับการใช้งานความดันต่ํา เช่น การจัดการพลังงานของคอมพิวเตอร์โทรศัพท์มือถือและคอมพิวเตอร์พับพับ และวงจรที่ใช้แบตเตอรี่อื่น ๆ ที่การสลับด้านสูงและการสูญเสียพลังงานในสายที่ต่ําถูกต้องในแพคเกจการติดตั้งพื้นผิวลักษณะเล็กมาก.
ลักษณะ:
| เครื่อง | RDS ((ON)MAX | ฉันDMAX(25°C) |
| ช่อง N | 20mΩ@VGS=10V | 8.5A |
| 32mΩ@VGS=4.5V | 7.0A | |
| ช่อง P | 45mΩ@VGS=-10V | -5.5A |
| 85mΩ@VGS= -4.5V | -4.1A |
*ความจุต่ํา
*ความเร็วการเปลี่ยนที่เร็ว
การใช้งาน:
● การบริหารพลังงาน
● เครื่องแปลง DC/DC
● การควบคุมมอเตอร์ DC
● ทีวี LCD และ เครื่องปรับเปลี่ยนจอ
● อินเวอร์เตอร์ CCFL
การตั้งค่า PIN:
ความเข้มข้นสูงสุดโดยเฉพาะ ((Ta=25°C เว้นแต่ระบุต่างหาก):
| ปริมาตร | สัญลักษณ์ | ช่อง N | ช่อง P | หน่วย | |||
| 10 วินาที | นิ่งๆ | 10 วินาที | นิ่งๆ | ||||
| โลเตจของแหล่งระบายน้ํา | VDSS | 30 | - 30 | V | |||
| โลเตจของแหล่งประตู | VDSS | ± 20 | ± 20 | ||||
| กระแสระบายน้ําต่อเนื่อง | Ta=25°C | ฉันD | 8.5 | 6.5 | - 7 คน0 | - 5 คน3 | A |
| Ta=70°C | 6.8 | 5.1 | - 5 คน5 | - 4.1 | |||
| กระแสระบายน้ําแบบกระแทก | ฉันDM | 30 | - 30 | ||||
| การระบายพลังงานสูงสุด | Ta=25°C | PD | 1.5 | W | |||
| Ta=70°C | 0.95 | ||||||
| อุณหภูมิที่ใช้งาน | TJ | -55 ~ 150 | °C | ||||
| การต่อต้านความร้อนต่อกับสภาพแวดล้อม | RΘJA | 61 | 100 | 62 | 103 | °C/W | |
| การเชื่อมต่อความต้านทานความร้อนกับกระเป๋า | RΘJC | 15 | 15 | °C/W | |||
SOP-8 แผนการ Package:
| สับสน | มิลลิเมตร | |
| นาที | แม็กซ์ | |
| A | 1.35 | 1.75 |
| A1 | 0.10 | 0.25 |
| B | 0.35 | 0.49 |
| C | 0.18 | 0.25 |
| D | 4.80 | 5.00 |
| E | 3.80 | 4.00 |
| e | 1.27BSC | |
| H | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| L | 0.40 | 1.25 |
| Θ | 0° | 7° |
สําหรับข้อมูลการผลิตเพิ่มเติม โปรดติดต่อเราทางอีเมล: ivanzhu@junqitradinig.com
ผู้ติดต่อ: Ivanzhu
โทร: 0086-13961407941
