สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | JEUNKEI |
ได้รับการรับรอง: | ISO9001,CE |
หมายเลขรุ่น: | JY213L |
จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น (มีตัวอย่าง) |
---|---|
ราคา: | USD0.5-USD1/PC |
รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
เงื่อนไขการชำระเงิน: | T / T, Western Union, Paypal |
สามารถในการผลิต: | 1,000 ชิ้นต่อวัน |

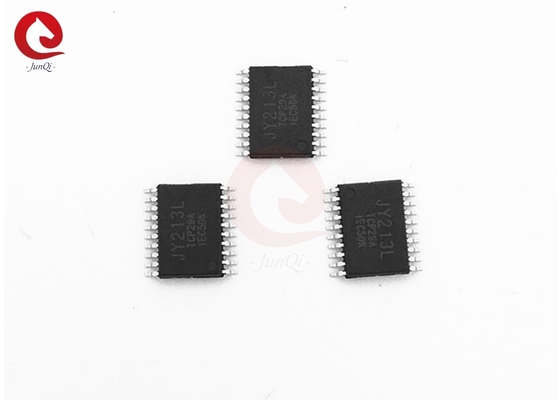

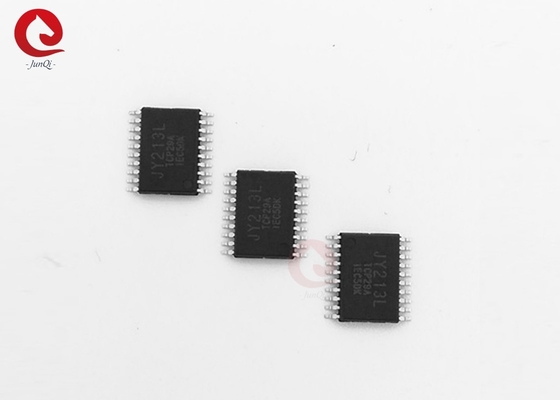

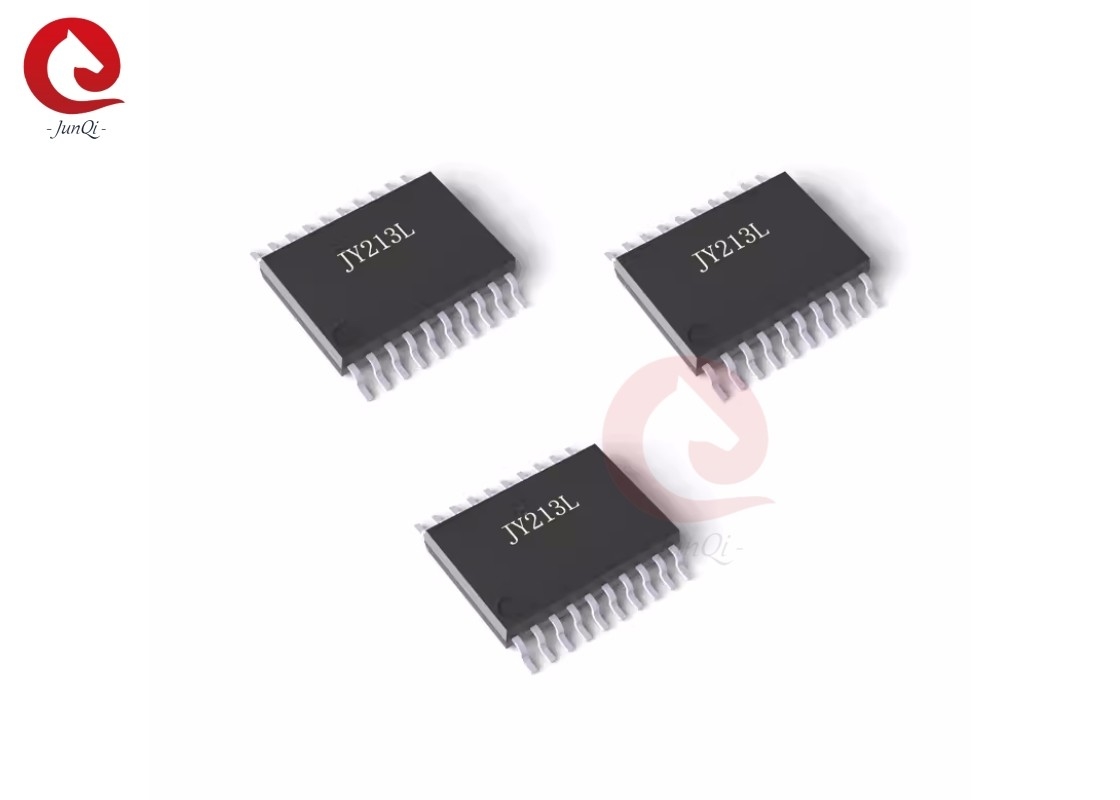

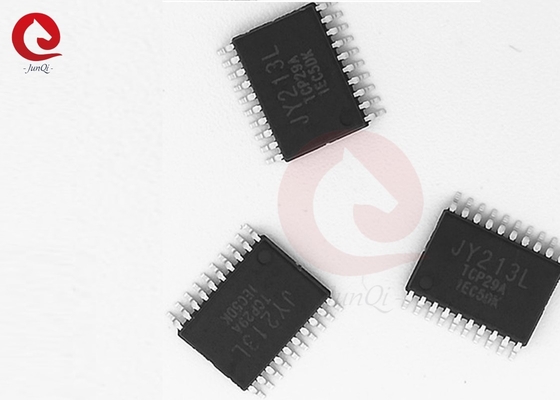

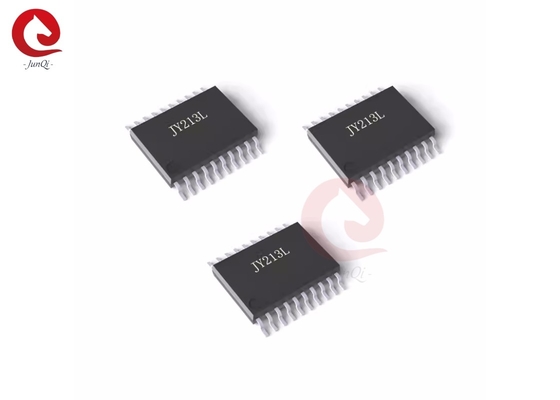

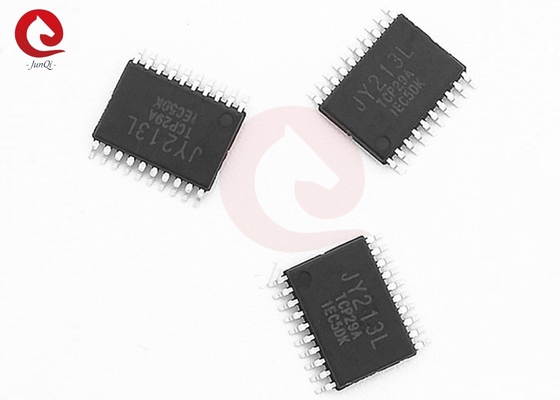

ชื่อ: | ไดร์เวอร์เกตสามเฟส 90V | รุ่น NO.: | JY213L |
---|---|---|---|
เข้ากันได้กับตรรกะอินพุต: | 3.3V และ 5V | ไอโอ+/ไอโอ-: | +1.2A/-2.0A ที่ VCC=15V,VBS=15V |
ระยะอุณหภูมิการทํางาน: | 40℃~125℃ | แพ็คเกจขนาดเล็ก: | TSSOP20L/24L,173มิล |
สี: | สีดำ | การใช้งาน: | อินเวอร์เตอร์เอนกประสงค์ |
เน้น: | SSOP-20 การขับเคลื่อนครึ่งสะพาน,90 วอลต์ Half Bridge Drive,ระยะ 3 การขับเคลื่อนครึ่งสะพาน |
คําอธิบาย:
JY213L เป็นตัวขับประตู 3 ขั้นตอนความเร็วสูงสําหรับเครื่อง MOSFET และ IGBT ที่ใช้พลังงานด้วยช่องทางออกที่ระบุด้านสูงและด้านต่ําที่อิสระสามช่องทางการป้องกันเวลาตายและการป้องกันการยิงผ่านป้องกันความเสียหายของครึ่งสะพานวงจร UVLO ป้องกันการทํางานผิดปกติเมื่อ VCC และ VBS ต่ํากว่าความดันขั้นต่ําที่กําหนด A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage tolerance. จุด enable pin (EN) ได้ถูกนําไปใช้เพื่อให้สามารถใช้โหมดรอคอยในการตั้งชิปในภาวะปัจจุบันที่พักผ่อนต่ําเพื่อให้เกิดอายุการใช้งานของแบตเตอรี่ที่ยาวนาน
ลักษณะ:
• หน่วยขับขี่ด้านสูงแบบครึ่งสะพาน 90 วอลต์
• สามารถขับรถได้ถึงประตูครึ่งสะพาน 3 ขั้นตอน
• ไดโอเดสสายรัดบูทที่ติดในสําหรับช่องทางด้านสูงแต่ละช่อง
• การป้องกันเวลาตาย
• ป้องกันการยิง
• ภายใต้ความดันล็อคสําหรับ VCC และ VBS
• ความดันการทํางานต่ํา 05.5V สําหรับ VCC และ VBS
• 3.3V และ 5V เข้าสมอง
•เปิดปิน (EN) สําหรับกระแสรอคอยต่ํา
• IO+/IO-: +1.2A/?? 2.0A ที่ VCC=15V, VBS=15V
• การสร้างเวลาตาย
•วงจรตัดเสียง dV/dt แบบทั่วไป
• ทาเลเรนต์ของแรงดันชั่วคราวลบ
• การขับเคลื่อนประตู dI/dt ต่ําเพื่อความคุ้มกันเสียงที่ดีกว่า
• ระยะการทํางาน 40oC ถึง 125oC
• แพ็คเกจการใช้งานขนาดเล็ก
การใช้งาน:
• E-BIKE / เครื่องมือไฟฟ้าเครื่องยนต์สามเฟส
• การควบคุมมินิมอเตอร์/ไมโครมอเตอร์ที่ใช้แบตเตอรี่
• อินเวอร์เตอร์ทั่วไป
แผนกบล็อก:
วงจรการใช้งานทั่วไป:
การตั้งค่า PIN:
คําอธิบายรหัส PIN:
ชื่อปิน | คําอธิบาย | พิน เลข | |
TSSOP20L | TSSOP24L | ||
HIN1 | หน่วยเข้าทางตรรกะสําหรับไดรเวอร์ประตูด้านสูงระยะที่ 1 | 1 | 1 |
HIN2 | หน่วยการนําเข้าโลจิกสําหรับไดรเวอร์ประตูด้านสูงระยะ 2 | 2 | 2 |
HIN3 | input logic สําหรับไดรเวอร์ประตูด้านสูงระยะที่ 3 | 3 | 3 |
LIN1 | หน่วยเข้าทางตรรกะสําหรับไดรเวอร์ประตูด้านล่างระยะ 3 | 4 | 4 |
LIN2 | หน่วยเข้าทางตรรกะสําหรับไดรเวอร์ประตูด้านล่างระยะ 3 | 5 | 5 |
LIN3 | หน่วยเข้าทางตรรกะสําหรับไดรเวอร์ประตูด้านล่างระยะ 3 | 6 | 6 |
EN | หน่วยเข้าทางตรรกะสําหรับการควบคุมโหมดรอคอย | - | 7 |
VCC | โลจิกและไดรเวอร์ประตูด้านล่าง ความดันไฟฟ้า | 7 | 8 |
ส.ค. | โลจิก แกรนด์และการขับรถประตูด้านล่าง แกรนด์ | 8 | 9 |
LO3 | การออกของไดรเวอร์ประตูด้านล่างระยะ 3 | 9 | 10 |
LO2 | การออกของไดรเวอร์ประตูด้านล่างระยะ 2 | 10 | 11 |
LO1 | การออกของไดรเวอร์ประตูด้านล่างระยะที่ 1 | 11 | 12 |
NC. | - | 13 | |
VS3 | โฟตเซตออฟเซตของไฟฟ้าระบายน้ําระบายน้ําระบายน้ําด้านสูงระยะ 3 | 12 | 14 |
HO3 | การออกของไดรเวอร์ด้านสูงระยะ 3 | 13 | 15 |
VB3 | ระยะที่ 3 ไดรเวอร์ด้านสูงที่ลอย | 14 | 16 |
NC. | ไม่เชื่อมต่อ | - | 17 |
VS2 | โฟตเซตออฟเซตของไฟฟ้าระบายน้ําระบายน้ําระบายน้ําด้านสูงระยะ 2 | 15 | 18 |
HO2 | การออกของไดรเวอร์ด้านสูงระยะ 2 | 16 | 19 |
VB2 | ระยะที่ 2 ไฟฟ์ไดรเวอร์ด้านสูง | 17 | 20 |
NC. | ไม่เชื่อมต่อ | - | 21 |
VS1 | ความดันออฟเซ็ตของไฟฟ้าระบายน้ําระบายน้ําระบายน้ําด้านสูงระยะ 1 | 18 | 22 |
HO1 | การออกของไดรเวอร์ด้านสูงระยะที่ 1 | 19 | 23 |
VB1 | ระยะที่ 1 ไฟฟลอยของไดรเวอร์ด้านสูง | 20 | 24 |
ข้อมูลแพคเกจ:
