เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Junqi |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | jyqd_v6.3b |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชิ้น (มีตัวอย่าง) |
|---|---|
| ราคา: | USD6-USD8/PC |
| รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, Paypal |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |
| รุ่น: | jyqd_v6.3b | ประเภทเครื่องยนต์: | มอเตอร์ BLDC |
|---|---|---|---|
| แรงดันไฟฟ้าที่ใช้งาน: | 7 ~ 48VDC | กระแสสูงสุด: | 10A |
| ความถี่ PWM: | 1-20KHz | ระยะเวลาทํางาน: | 0~100% |
| เน้น: | บอร์ดการขับเคลื่อนเครื่องยนต์แบบ DC 48V,บอร์ดการขับเคลื่อนมอเตอร์ไร้แปรง 7V DC,3 ระยะ bldc บอร์ดผู้ขับ |
||

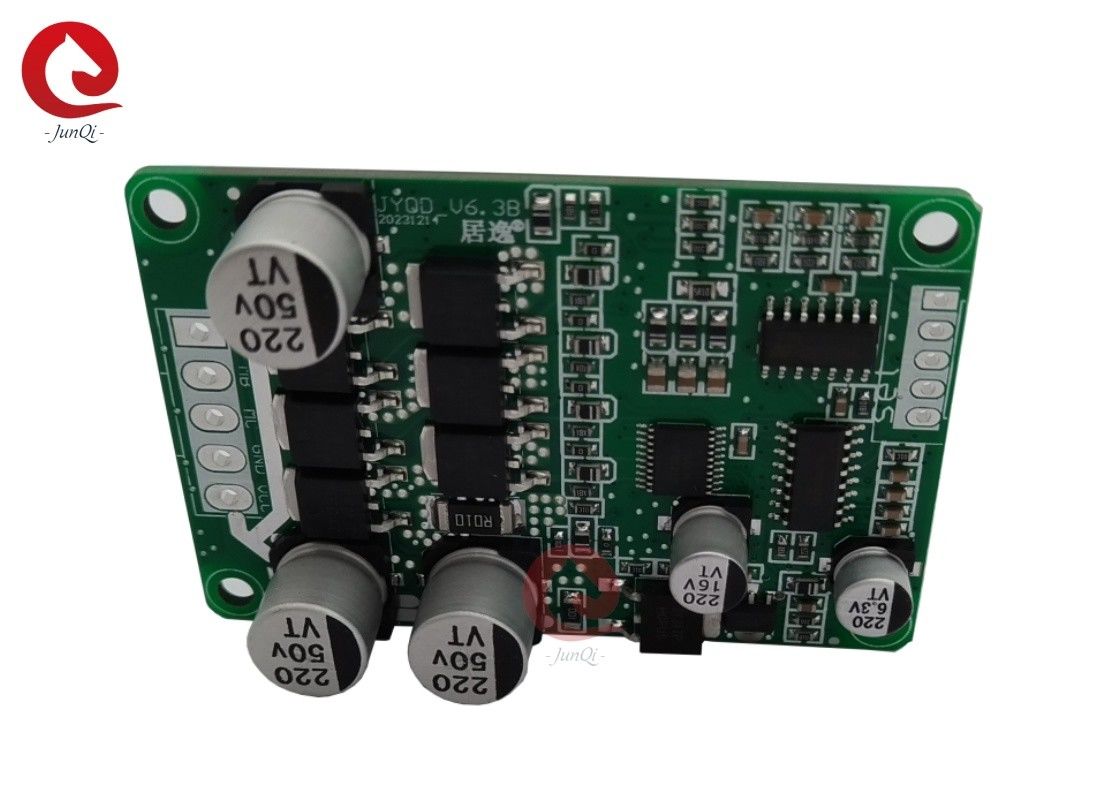

บอร์ดขับมอเตอร์แบบไร้แปรงถ่าน 3 เฟส DC 7-48V บอร์ดขับมอเตอร์ 10A ตัวควบคุมความเร็วของมอเตอร์แบบไม่มีเซ็นเซอร์พร้อมการควบคุม PWM
พารามิเตอร์บอร์ดไดรเวอร์:
หมายเหตุการใช้งาน:
1. ยืนยันว่าแรงดันไฟฟ้าและพารามิเตอร์กำลังไฟของมอเตอร์ไม่เกินช่วงของบอร์ดไดรเวอร์ตามที่ระบุ
2. บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์แบบไร้แปรงถ่าน 3 เฟสแบบไม่มีเซ็นเซอร์ แต่ไม่เหมาะสำหรับมอเตอร์แบบไร้แปรงถ่าน 3 เฟสแบบไม่มีเซ็นเซอร์ทั้งหมดโดยตรง หากเอฟเฟกต์การขับขี่ไม่ดี (เช่น การสั่นสะเทือนขณะเริ่มต้น การย้อนกลับ กระแสไฟทำงานแบบไม่มีโหลดของมอเตอร์มีขนาดใหญ่เกินไป ความเร็วไม่เสถียร ประสิทธิภาพต่ำ และไม่สามารถเริ่มต้นได้ด้วยโหลด) ลูกค้าสามารถปรับความต้านทานและความจุของบอร์ดไดรเวอร์
ตามสถานการณ์จริงเพื่อให้ได้เอฟเฟกต์การขับขี่ที่ดีที่สุด
3. บอร์ดไดรฟ์ JYQD_V6.3B เป็นบอร์ดเปล่า มอเตอร์กำลังไฟต่ำกว่า 100W ไม่จำเป็นต้องระบายความร้อนแบบบังคับ ต้องแน่ใจว่ามีการระบายอากาศตามปกติ
4. พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามเชื่อมต่อกับอุปกรณ์ไฟฟ้าภายนอก เหมาะสำหรับเชื่อมต่อโพเทนชิออมิเตอร์และสวิตช์ภายนอกกับบอร์ดนี้เพื่อควบคุมความเร็วและการย้อนกลับเท่านั้น
5. สัญญาณบนบอร์ดไดรฟ์ JYQD_V6.3B คือสัญญาณเอาต์พุตพัลส์ความเร็วของมอเตอร์ และกระแสไฟขาออกน้อยกว่า 5mA
แผนผังการเดินสายไฟและคำอธิบายพอร์ต:

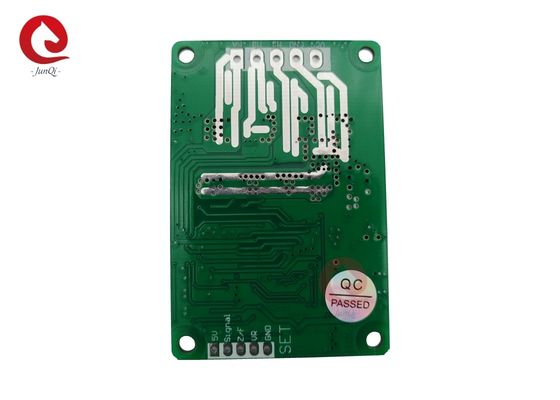

1. พอร์ตควบคุม
GND — ใช้สำหรับการควบคุมภายในบอร์ดไดรเวอร์
VR — พอร์ตควบคุมความเร็ว การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก การควบคุมความเร็ว 0V-5V การควบคุมความเร็วแบบเชิงเส้นจากต่ำไปสูง การควบคุมความเร็ว PWM ต้องต่อสายดินกับบอร์ดไดรเวอร์
Z/F — พอร์ตควบคุมทิศทางการหมุน เชื่อมต่อ 5V หรือไม่เชื่อมต่อในทิศทางเดียว เชื่อมต่อ GND กับอีกทิศทางหนึ่ง
Signal — พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วของมอเตอร์ สัญญาณพัลส์ 5V
5V — แรงดันไฟฟ้าเอาต์พุตภายในบอร์ดไดรเวอร์ โพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็วและการทำงานย้อนกลับ
2. พอร์ตไฟ
P+/VCC — DC +
P-/GND — DC -
MC — มอเตอร์เฟส C
MB — มอเตอร์เฟส B
MA — มอเตอร์เฟส A
3. โปรดใส่ใจกับสายเฟสมอเตอร์และสาย Hall ไม่ให้ยาวเกินไป จะทำให้เกิดสัญญาณรบกวนหากสายไฟยาวเกินไป
4. ระยะห่างพอร์ตควบคุม: 2.54 มม. ระยะห่างพอร์ตไฟ: 3.96 มม.
5. ใส่ใจกับฉนวนระหว่าง MOSFET ไดรเวอร์และฮีทซิงค์หรือแผ่นติดตั้ง
ขนาดบอร์ดดำน้ำ V6.3B (มม.):
