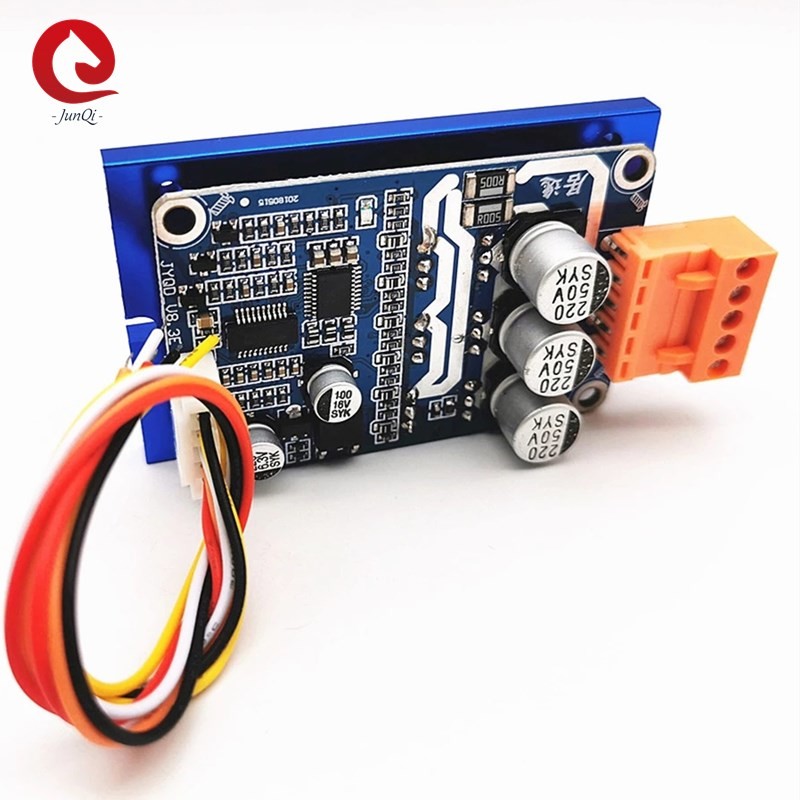

ฮีทซิงค์ No Hall Brushless DC Motor Driver Speed ​​Motor Controller Board

หมายเหตุการใช้งาน:

บอร์ดไดรเวอร์ JYQD_V8.3E เป็นบอร์ดเปลือยไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ไม่จำเป็นต้องเพิ่มฮีทซิงค์เพียงแค่ต้องให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีหากกำลังของมอเตอร์มากกว่า 60W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง

โปรดทราบว่าบอร์ดไดรเวอร์ JYQD_V8.3E ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับซึ่งจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อขั้วย้อนกลับ

พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอกใช้ได้กับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดสำหรับการควบคุมความเร็วและการถอยหลังเท่านั้น

ขั้ว“ M” บนบอร์ดไดรเวอร์ JYQD_V8.3E คือสัญญาณพัลส์เอาท์พุตความเร็วมอเตอร์ (เอาต์พุตแบบกด - ดึง) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA

แผนภาพการเดินสายไฟ:

5V ----- แรงดันขาออกภายในของบอร์ดควบคุม

M ---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V

1. พอร์ตควบคุม

Z / F ---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ

VR ---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%

GND - ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์

2. พอร์ตพลังงาน

MA ---- มอเตอร์เฟส A

MB ---- มอเตอร์เฟส B

MC ---- มอเตอร์เฟส C

GND ---- DC-

VCC ---- DC +

3. ใช้สายไฟที่มีฉนวนหุ้มหากแผงควบคุมมีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ

4. ระยะพอร์ตควบคุม: 2.54 มม., ระยะพอร์ตเพาเวอร์: 3.96 มม

5. ให้ความสนใจกับฉนวนระหว่างมอสเฟตไดรเวอร์กับฮีทซิงค์หรือแผ่นติดตั้ง

การวาดภาพมิติ:

เราสามารถจัดหาชุดเสริมพิเศษเป็นสายเชื่อมต่อและฮีทซิงค์
