เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ฉางโจวประเทศจีน |
| ชื่อแบรนด์: | Junqi |
| ได้รับการรับรอง: | CE, RoHs, REACH |
| หมายเลขรุ่น: | JQ86BLA ซีรี่ส์มอเตอร์ BLDC |
| จำนวนสั่งซื้อขั้นต่ำ: | 5pcs |
|---|---|
| ราคา: | USD50-100/PC Negotiable |
| รายละเอียดการบรรจุ: | หีบ |
| เวลาการส่งมอบ: | 4 สัปดาห์หลังจากได้รับการชำระเงิน (ตามคำสั่งซื้อ) |
| เงื่อนไขการชำระเงิน: | T / T เวสเทิร์นยูเนี่ยน Paypal |
| สามารถในการผลิต: | 10,000set / เดือน |
| พิมพ์: | มอเตอร์กระแสตรงไร้แปรงถ่าน | หมายเลขรุ่น: | JQ86BLA64,JQ86BLA77,JQ86BLA105,JQ86BLA125 |
|---|---|---|---|
| ขนาดเฟรม: | 86mm | ประเภทคดเคี้ยว: | ดาว |
| พิกัดแรงบิด: | 0.4Nm/0.8Nm/1.6Nm/2.22Nm | จำนวนเสา: | 8 |
| จำนวนเฟส: | 3 | จัดอันดับแรงดันไฟฟ้า: | 48VDC |
| ความยาวลำตัว: | 64mm/77mm/105mm/125mm | จัดอันดับความเร็ว: | 3000rpm |
| การใช้งาน: | ยานยนต์ AGV | รูปร่าง: | สี่เหลี่ยม |
| แสงสูง: | มอเตอร์ dc แบบไม่มีแปรง 0.4N.m,มอเตอร์ bldc แรงบิดสูง 0.4N.m,มอเตอร์ dc แบบไม่มีแปรง 86 มม |
||

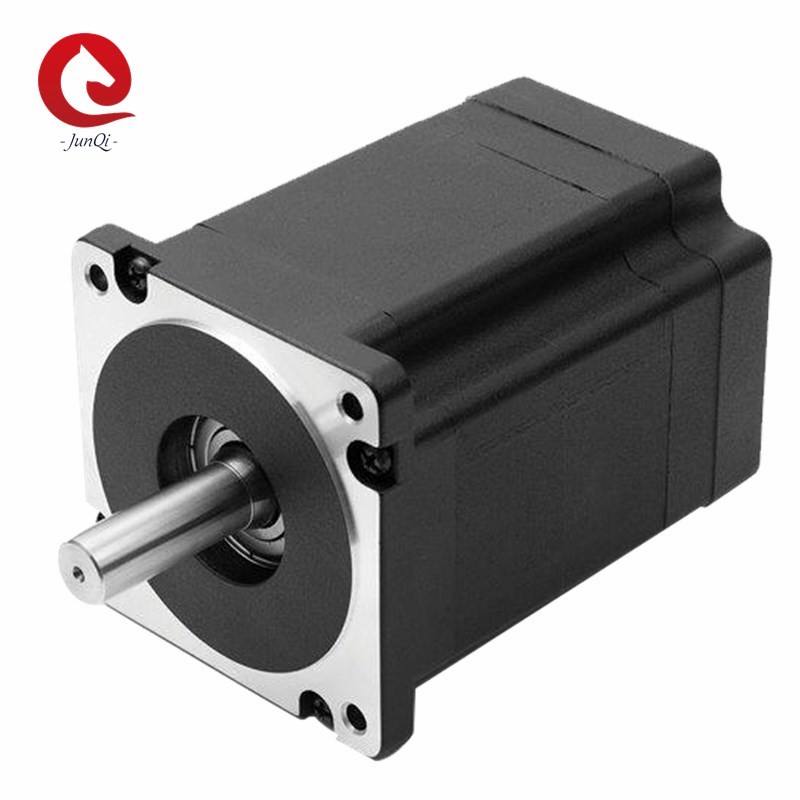

NEMA34 86 มม. BLDC มอเตอร์ JQ86BLA Series 48VDC, 3000 รอบต่อนาทีแรงบิด 0.4 ~ 2.22Nm Square Body brushless dc มอเตอร์
คุณลักษณะของผลิตภัณฑ์: 1.มอเตอร์เกียร์กระแสตรงขนาดเล็กที่มีความเร็วต่ำและแรงบิดขนาดใหญ่ 2.50 มม. มอเตอร์เกียร์ให้แรงบิด 17 กก. และเชื่อถือได้มากขึ้น 3.เหมาะสำหรับเส้นผ่านศูนย์กลางขนาดเล็ก เสียงต่ำ และการใช้งานแรงบิดขนาดใหญ่ การประยุกต์ใช้: หุ่นยนต์ ล็อคชัตเตอร์อัตโนมัติ, พัดลม USB, สล็อตแมชชีน, เครื่องตรวจจับเงิน, อุปกรณ์คืนเงินเหรียญ, เครื่องนับสกุลเงิน, ตู้จ่ายผ้าเช็ดตัว ประตูอัตโนมัติ, เครื่องช่องท้อง, ชั้นวางทีวีอัตโนมัติ, เครื่องใช้สำนักงาน, เครื่องใช้ในครัวเรือน ฯลฯ
รายละเอียดโดยย่อ:
| แบบอย่าง |
กรอบ ขนาด |
เรท พลัง ว) |
ร่างกาย ความยาว (มม.) |
เรท แรงดันไฟฟ้า (วีดีซี) |
เรท แรงบิด (นาโนเมตร) |
เรท หมุนเวียน (NS) |
เรท ความเร็ว (รอบต่อนาที) |
| JQ86BLA64 | 86mm | 130 | 64 | 48 | 0.4 |
3.3 |
3000 |
| JQ86BLA77 | 86mm | 250 | 77 | 48 | 0.8 | 5.6 | 3000 |
| JQ86BLA105 | 86mm | 500 | 105 | 48 | 1.6 | 12 | 3000 |
| JQ86BLA125 | 86mm | 700 | 125 | 48 | 2.22 | 17 | 3000 |
ข้อกำหนดทั่วไป:
| รายการ | ข้อมูลจำเพาะ |
| ประเภทคดเคี้ยว | สตาร์คอนเนคชั่น |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา |
| Radial Play | 0.02mm@450g |
| การเล่นตามแนวแกน | 0.08mm@450g |
| แรงรัศมีสูงสุด | 220N (20 มม. จากหน้าแปลน) |
| Max.Axial Force | 45N |
| ความเป็นฉนวน | 600VAC/1S |
| ความต้านทานของฉนวน | 100MΩ,500VDC |
| อุณหภูมิโดยรอบ | -20℃~+50℃ |
| ชั้นฉนวน | ชั้น B |
การเชื่อมต่อไฟฟ้า:
| พิมพ์ | สี | ฟังก์ชั่น |
|
UL1430 AWG24 |
สีแดง | Vcc |
| สีฟ้า | ยู(หู) | |
| เขียว | วี(Hv) | |
| สีขาว | W(Hw) | |
| สีดำ | GND | |
|
UL1332 AWG16 |
สีเหลือง | เฟสU |
| สีแดง | เฟส V | |
| สีดำ | เฟส W |
ข้อกำหนดไฟฟ้า:
| รายการ | หน่วย | JQ86BLA64 | JQ86BLA77 | JQ86BLA105 | JQ86BLA125 |
| จำนวนเสา | 8 | 8 | 8 | 8 | |
| จำนวนเฟส | 3 | 3 | 3 | 3 | |
| จัดอันดับแรงดันไฟฟ้า | VDC | 48 | 48 | 48 | 48 |
| พิกัดแรงบิด | นม | 0.4 | 0.8 | 1.6 | 2.22 |
|
ต่อเนื่อง แรงบิดคอก |
นม | 0.48 | 0.96 | 1.92 | 2.66 |
| จัดอันดับความเร็ว | RPM | 3000 | 3000 | 3000 | 3000 |
| กำลังไฟพิกัด | W | 130 | 250 | 500 | 700 |
| แรงบิดสูงสุด | นม | 1.2 | 2.4 | 4.8 | 6.66 |
| กระแสสูงสุด | NS | 10 | 17 | 36 | 51 |
| แนวต้านแบบเส้นต่อเส้น | โอห์ม@20℃ | 1 | 0.34 | 0.14 | 0.1 |
| ตัวเหนี่ยวนำเส้นต่อเส้น | mH | 1.4 | 0.6 | 0.36 | 0.24 |
| ค่าคงที่แรงบิด | Nm/A | 0.122 | 0.149 | 0.135 | 0.131 |
| กลับ EMF | Vrms/KRPM | 9 | 11 | 10 | 9.7 |
| ความเฉื่อยของโรเตอร์ | g.cm2 | 400 | 800 | 1600 | 2400 |
| ความยาวมอเตอร์ | มม | 64 | 77 | 105 | 125 |
| น้ำหนัก | กิโลกรัม | 1.5 | 1.85 | 2.7 | 4 |
**หมายเหตุ: ข้างบนเป็นมอเตอร์มาตรฐาน เราสามารถออกแบบและผลิตตามความต้องการได้!!
ขนาดเครื่องกล:
เราสามารถจัดหาบริการพิเศษ:
หากมอเตอร์นี้ไม่ตรงกับคำขอของคุณโปรดอย่าลังเลที่จะติดต่อกับเรา เราสามารถสร้างเพลา / ไขลาน / หน้าแปลนติดตั้ง / สายเคเบิล / ตัวเชื่อมต่อที่กำหนดเองได้ เราจะทำงานเคียงข้างคุณและทีมของคุณเพื่อออกแบบมอเตอร์ที่จะตอบสนองความต้องการที่แม่นยำในการใช้งานของคุณวิศวกรรมและการสนับสนุนทั้งหมดดำเนินการภายในบริษัท
บริการอุปกรณ์เสริม: กระปุกเกียร์, ขั้วต่อ
การออกแบบที่กำหนดเอง: ขดลวดที่กำหนดเอง, หน้าแปลนที่กำหนดเอง, เพลาที่กำหนดเอง ....
คำถามที่พบบ่อย:
ถาม: ระยะเวลาในการสั่งซื้อนานเท่าไร?
ตอบ: ระยะเวลาดำเนินการ : 4 สัปดาห์หลังจากได้รับเงินมัดจำ
ถาม: การประกันการค้าของคุณคืออะไร?
ตอบ: การป้องกันคุณภาพผลิตภัณฑ์ 100%
สินค้าตรงเวลาป้องกันการจัดส่ง 100%
คุ้มครองการชำระเงิน 100% สำหรับจำนวนเงินที่ครอบคลุมของคุณ
ถาม: ขั้นต่ำคืออะไร
ตอบ: 5 ชิ้นคำสั่งซื้อขนาดเล็กยินดีต้อนรับ
ถาม: คุณสร้างผลิตภัณฑ์ที่กำหนดเองหรือไม่?
ตอบ: ใช่ เรายอมรับมัน
Q:เกี่ยวกับบริการหลังการขาย?
ตอบ: บริการหลังการขาย 24/7
ถาม: ฉันควรทำอย่างไรหากไม่พอใจกับผลิตภัณฑ์ของคุณ?
ตอบ: หากมีข้อบกพร่องในด้านคุณภาพ เราสามารถแลกเปลี่ยนสิ่งที่ดีให้กับคุณได้
โดยทั่วไปปัญหานี้หายาก
ถาม: เงื่อนไขการชำระเงินคืออะไร?
A:T/T และ Paypal ถูกใช้มากขึ้น โปรดติดต่อเราเพื่อขอรายละเอียด
ถาม: ระดับคุณภาพของผลิตภัณฑ์ของคุณคืออะไร?
ตอบ: เราผลิตคุณภาพดีปฏิเสธที่จะผลิตคุณภาพต่ำ
ผลิตภัณฑ์มอเตอร์กระแสตรงไร้แปรงถ่านมาตรฐานของเรามีช่วง:
มอเตอร์สำหรับเครื่องเก็บเกี่ยว:
ผู้ผลิตหลายรายหันมาใช้ระบบกลไกทางไฟฟ้าเพื่อปรับลูกกลิ้ง ใบมีด และส่วนประกอบแบบสไลด์ขณะนี้ระบบเหล่านี้ถูกควบคุมจากห้องโดยสารมากขึ้นเรื่อยๆ ซึ่งจะช่วยลดเวลาในการเก็บเกี่ยวและเพิ่มผลผลิต
