เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ฉางโจวประเทศจีน |
| ชื่อแบรนด์: | Junqi |
| ได้รับการรับรอง: | CE, RoHs, REACH |
| หมายเลขรุ่น: | JQ57RBL ซีรี่ส์มอเตอร์ BLDC |
| จำนวนสั่งซื้อขั้นต่ำ: | 5pcs |
|---|---|
| ราคา: | USD20-50/PC Negotiable |
| รายละเอียดการบรรจุ: | หีบ |
| เวลาการส่งมอบ: | 4 สัปดาห์หลังจากได้รับการชำระเงิน (ตามคำสั่งซื้อ) |
| เงื่อนไขการชำระเงิน: | T / T เวสเทิร์นยูเนี่ยน Paypal |
| สามารถในการผลิต: | 10,000set / เดือน |
| พิมพ์: | มอเตอร์กระแสตรงไร้แปรงถ่าน | หมายเลขรุ่น: | JQ57RBL01A, JQ57RBL02A, JQ57RBL03A, JQ57RBL04A |
|---|---|---|---|
| ขนาดเฟรม: | 57mm | ประเภทคดเคี้ยว: | ดาว |
| พิกัดแรงบิด: | 0.2Nm/0.4Nm/0.6Nm/0.8Nm | จำนวนเสา: | 6 |
| จำนวนเฟส: | 3 | จัดอันดับแรงดันไฟฟ้า: | 36VDC |
| ความยาวลำตัว: | 53.6 มม./73.6 มม./93.6 มม./113.6 มม | จัดอันดับความเร็ว: | 4000rpm |
| การใช้งาน: | ยานยนต์ | รูปร่าง: | กลม |
| แสงสูง: | มอเตอร์ไฟฟ้ากระแสตรงไร้แปรง 36VDC,มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงรอบต่อนาทีสูง 4000 รอบต่อนาที,มอเตอร์ไฟฟ้ากระแสตรงไร้แปรง 57 มม |
||

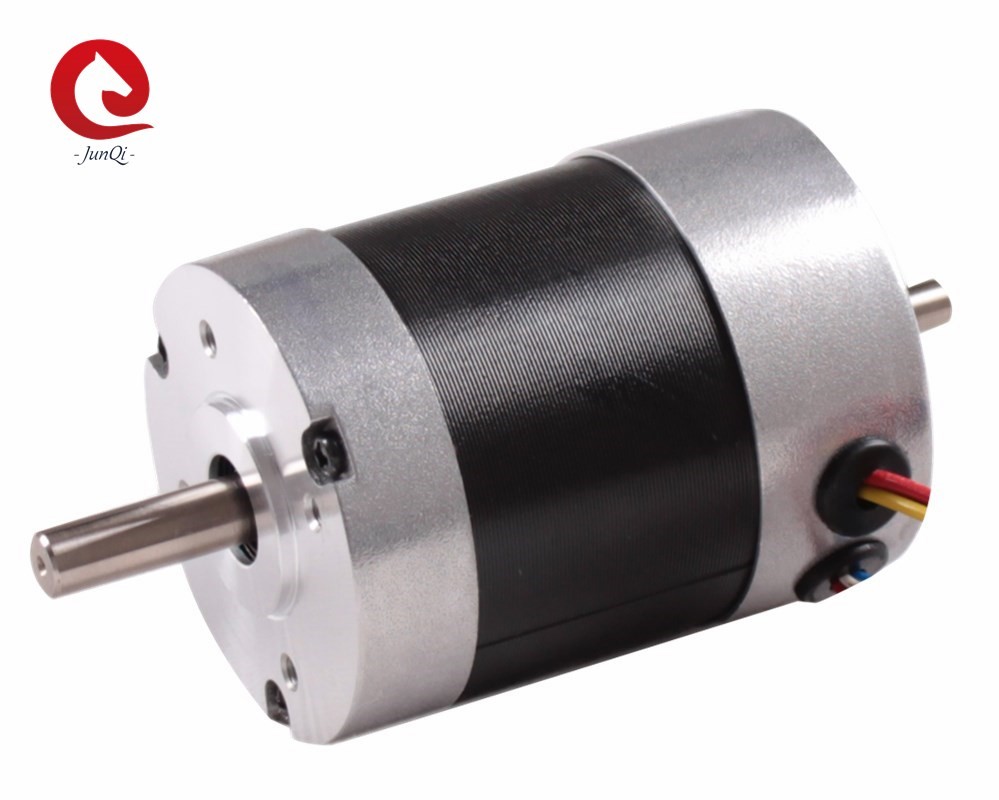

NEMA23 57 มม. BLDC มอเตอร์ JQ57RBL Series 36VDC, 4000 RPM แรงบิดสูงสุด 0.96Nm รอบ Body brushless dc มอเตอร์
รายละเอียดโดยย่อ:
| แบบอย่าง |
กรอบ ขนาด |
เรท พลัง ว) |
ร่างกาย ความยาว (มม.) |
เรท แรงดันไฟฟ้า (วีดีซี) |
เรท แรงบิด (นาโนเมตร) |
เรท หมุนเวียน (NS) |
เรท ความเร็ว (รอบต่อนาที) |
| JQ57RBL01A | 57mm | 83 | 53.6 | 36 | 0.2 |
3.0 |
4000 |
| JQ57RBL02A | 57mm | 166 | 73.6 | 36 | 0.4 | 6.7 | 4000 |
| JQ57RBL03A | 57mm | 249 | 93.6 | 36 | 0.6 | 9.4 | 4000 |
| JQ57RBL04A | 57mm | 332 | 113.6 | 36 | 0.8 | 11.4 | 4000 |
คุณสมบัติ:
1. ช่วงความเร็วกว้าง, แรงบิดที่ราบรื่น
2. ความเสถียรของความเร็วที่ยอดเยี่ยม
3. ขนาดเล็กและกำลังสูง
4. ประสิทธิภาพสูงและประหยัดพลังงาน
ข้อกำหนดทั่วไป:
| รายการ | ข้อมูลจำเพาะ |
| ประเภทคดเคี้ยว | สตาร์คอนเนคชั่น |
| มุมเอฟเฟกต์ฮอลล์ | มุมไฟฟ้า 120 องศา |
| Radial Play | 0.02mm@450g |
| การเล่นตามแนวแกน | 0.08mm@450g |
| แรงรัศมีสูงสุด | 115N (20 มม. จากหน้าแปลน) |
| Max.Axial Force | 45N |
| ความเป็นฉนวน | 600VAC/1S |
| ความต้านทานของฉนวน | 100MΩ,500VDC |
| อุณหภูมิโดยรอบ | -20℃~+50℃ |
| ชั้นฉนวน | ชั้น B |
การเชื่อมต่อไฟฟ้า:
| พิมพ์ | สี | ฟังก์ชั่น |
|
UL1061 AWG28 |
สีแดง | Vcc |
| สีฟ้า | ยู(หู) | |
| เขียว | วี(Hv) | |
| สีขาว | W(Hw) | |
| สีดำ | GND | |
|
UL1061 AWG24 |
สีเหลือง | เฟสU |
| สีแดง | เฟส V | |
| สีดำ | เฟส W |
ข้อกำหนดไฟฟ้า:
| รายการ | หน่วย | JQ57RBL01A | JQ57RBL02A | JQ57RBL03A | JQ57RBL04A |
| จำนวนเสา | 6 | 6 | 6 | 6 | |
| จำนวนเฟส | 3 | 3 | 3 | 3 | |
| จัดอันดับแรงดันไฟฟ้า | VDC | 36 | 36 | 36 | 36 |
| พิกัดแรงบิด | นม | 0.2 | 0.4 | 0.6 | 0.8 |
|
ต่อเนื่อง แรงบิดคอก |
นม | 0.24 | 0.48 | 0.72 | 0.96 |
| จัดอันดับความเร็ว | RPM | 4000 | 4000 | 4000 | 4000 |
| กำลังไฟพิกัด | W | 83 | 166 | 249 | 332 |
| แรงบิดสูงสุด | นม | 0.6 | 1.2 | 1.8 | 2.4 |
| กระแสสูงสุด | NS | 9.1 | 17.9 | 28.2 | 34.3 |
| แนวต้านแบบเส้นต่อเส้น | โอห์ม@20℃ | 0.87 | 0.38 | 0.25 | 0.21 |
| ตัวเหนี่ยวนำเส้นต่อเส้น | mH | 1 | 0.55 | 0.3 | 0.25 |
| ค่าคงที่แรงบิด | Nm/A | 0.066 | 0.067 | 0.064 | 0.07 |
| กลับ EMF | Vrms/KRPM | 4.9 | 5 | 4.7 | 5.2 |
| ความเฉื่อยของโรเตอร์ | g.cm2 | 275 | 375 | 510 | 693 |
| ความยาวมอเตอร์ | มม | 53.6 | 73.6 | 93.6 | 113.6 |
| น้ำหนัก | กิโลกรัม | 0.76 | 1 | 1.25 | 1.52 |
**หมายเหตุ: ข้างบนเป็นมอเตอร์มาตรฐาน เราสามารถออกแบบและผลิตตามความต้องการได้!!
ขนาดเครื่องกล:
เราสามารถจัดหาบริการพิเศษ:
หากมอเตอร์นี้ไม่ตรงกับคำขอของคุณโปรดอย่าลังเลที่จะติดต่อกับเรา เราสามารถสร้างเพลา / ไขลาน / หน้าแปลนติดตั้ง / สายเคเบิล / ตัวเชื่อมต่อที่กำหนดเองได้ เราจะทำงานเคียงข้างคุณและทีมของคุณเพื่อออกแบบมอเตอร์ที่จะตอบสนองความต้องการที่แม่นยำในการใช้งานของคุณวิศวกรรมและการสนับสนุนทั้งหมดดำเนินการภายในบริษัท
บริการอุปกรณ์เสริม: กระปุกเกียร์, ขั้วต่อ
การออกแบบที่กำหนดเอง: ขดลวดที่กำหนดเอง, หน้าแปลนที่กำหนดเอง, เพลาที่กำหนดเอง ....
เทคโนโลยีมอเตอร์กระแสตรงไร้แปรงถ่านมีข้อดีหลายประการ รวมถึงอัตราส่วนแรงบิดต่อน้ำหนักสูง ประสิทธิภาพและความน่าเชื่อถือที่เพิ่มขึ้น เสียงลดลง และอายุการใช้งานยาวนานกว่าเมื่อเทียบกับมอเตอร์ DC แบบมีแปรงถ่านกลุ่มผลิตภัณฑ์ Delta Line นำเสนอเทคโนโลยีมอเตอร์ BLDC ที่หลากหลาย เช่น มอเตอร์แบบ Slotted, Slotless, Flat และ Frameless ในขนาดเส้นผ่านศูนย์กลาง 14 ถึง 90 มม.
คำถามที่พบบ่อย:
ถาม: ระยะเวลาในการสั่งซื้อนานเท่าไร?
ตอบ: ระยะเวลาดำเนินการ : 4 สัปดาห์หลังจากได้รับเงินมัดจำ
ถาม: การประกันการค้าของคุณคืออะไร?
ตอบ: การป้องกันคุณภาพผลิตภัณฑ์ 100%
สินค้าตรงเวลาป้องกันการจัดส่ง 100%
คุ้มครองการชำระเงิน 100% สำหรับจำนวนเงินที่ครอบคลุมของคุณ
ถาม: ขั้นต่ำคืออะไร
ตอบ: 5 ชิ้นคำสั่งซื้อขนาดเล็กยินดีต้อนรับ
ถาม: คุณสร้างผลิตภัณฑ์ที่กำหนดเองหรือไม่?
ตอบ: ใช่ เรายอมรับมัน
Q:เกี่ยวกับบริการหลังการขาย?
ตอบ: บริการหลังการขาย 24/7
ถาม: ฉันควรทำอย่างไรหากไม่พอใจกับผลิตภัณฑ์ของคุณ?
ตอบ: หากมีข้อบกพร่องในด้านคุณภาพ เราสามารถแลกเปลี่ยนสิ่งที่ดีให้กับคุณได้
โดยทั่วไปปัญหานี้หายาก
ถาม: เงื่อนไขการชำระเงินคืออะไร?
A:T/T และ Paypal ถูกใช้มากขึ้น โปรดติดต่อเราเพื่อขอรายละเอียด
ถาม: ระดับคุณภาพของผลิตภัณฑ์ของคุณคืออะไร?
ตอบ: เราผลิตคุณภาพดีปฏิเสธที่จะผลิตคุณภาพต่ำ
ผลิตภัณฑ์มอเตอร์ของเรามีช่วง:
ผู้ติดต่อ: Ivanzhu
โทร: 0086-13961407941
