แรงดันสูง 220VAC สูงสุด 16A 2400W มอเตอร์ไร้แปรง 3 เฟสพร้อมเซ็นเซอร์ฮอลล์

Junqi ไฟฟ้าแรงสูง 220VAC สูงสุด 16A 2400W มอเตอร์ไร้แปรง 3 เฟสพร้อมเซ็นเซอร์ฮอลล์ที่ใช้สำหรับอุปกรณ์อุตสาหกรรม

คุณสมบัติ:

1. เทคโนโลยี Surface-mount ขนาดเล็ก กระแสไฟสูง

2. 2-Quadrant PI การควบคุมวงปิดของความเร็วหรือกระแสด้วยเส้นตรงที่ดี

3. การตั้งค่าพารามิเตอร์ตัวแปรสำหรับมอเตอร์ต่างๆ

4. ควบคุมฟังก์ชันการย้อนกลับอย่างปลอดภัย การเริ่มต้นอย่างปลอดภัย เปิดใช้งาน เบรก อ้างอิงความเร็ว และฟังก์ชันเอาต์พุตของความเร็วพัลส์ (PG) สัญญาณเตือนลัดวงจรและป้องกันอุณหภูมิเกินแหล่งจ่ายไฟ AC หรือ DC สามารถใช้ได้กับแรงดันไฟฟ้าที่หลากหลาย

5. อินพุตอ้างอิงสามชนิด: แรงดันอนาล็อก, PWM, ความถี่

6. เหมาะสำหรับมอเตอร์ BLDC 3 เฟสพร้อมเซ็นเซอร์ฮอลล์

7. การใช้ชิปเกรดอุตสาหกรรม, พอร์ตแยกแสง

รุ่นและข้อมูลจำเพาะ:

S series 2-Quadrant BLDC ตัวขับความเร็วมอเตอร์:

ข้อมูลหมายเลขคนขับ:

BLSD 220 16 ADC -2Q-HV-T

BLSD: ไดรเวอร์ความเร็ว BLDC

24: แรงดันไฟฟ้า (VAC)

35: ขีด จำกัด ปัจจุบันสูงสุด (A)

ADC: แหล่งจ่ายไฟ AC หรือ DC

2Q: โหมดการขับขี่ 2 Quadrant

HV: ซีรีส์ HV (ไฟฟ้าแรงสูง)

T=-40~+65℃ Ta, ไม่มีป้ายกำกับ=-10~+45℃ Ta

สังเกต:

1. เลือกกระแสสูงสุดของไดรเวอร์:ไอพี(เอ).2*Ir(A) หรือไอพี(เอ)≧4*Pom/(1.414*Vp), Irm=ค่ากระแสของมอเตอร์(A) Pom=พิกัดกำลังขับของมอเตอร์(W), Vp=แรงดันไฟ AC ของไดร์เวอร์(Vrms)

2. ด้านการขับขี่:ไดรเวอร์ใช้เฉพาะในควอดรันต์ I&III

3.รบกวนจากลีด:สัญญาณฮอลล์สามารถถูกรบกวนโดยกระแสสลับในขดลวดตะกั่วเมื่อความยาวมากกว่า 3 ม.อย่าเอาพวกมันมาพันกันจะดีกว่าถ้าใช้สายจูงที่มีการป้องกัน

4. การดูถูกมอเตอร์:เซ็นเซอร์ Hall ไปยัง Windings/เซ็นเซอร์ Hall ไปยัง Motor Cse/ Windings ไปยัง Motor Case

ความต้านทานของฉนวน＞100MOhm@1500VDC

ความเป็นฉนวน＜1mA@1200VAC/50-60Hz/1 นาที

5.ความปลอดภัย:ขั้วต่อ PE ที่ติดฉลากบนไดรเวอร์ต้องเชื่อมต่อกับจุดต่อลงดินป้องกันของระบบจ่ายไฟ

การเชื่อมต่อทั่วไป:

ขนาดเครื่องกล:

                                                     BLSD22016ADC-2Q-HV

ข้อควรระวัง: จุด PE ต้องเชื่อมต่อกับสายดินป้องกันของระบบจ่ายไฟ !!!!

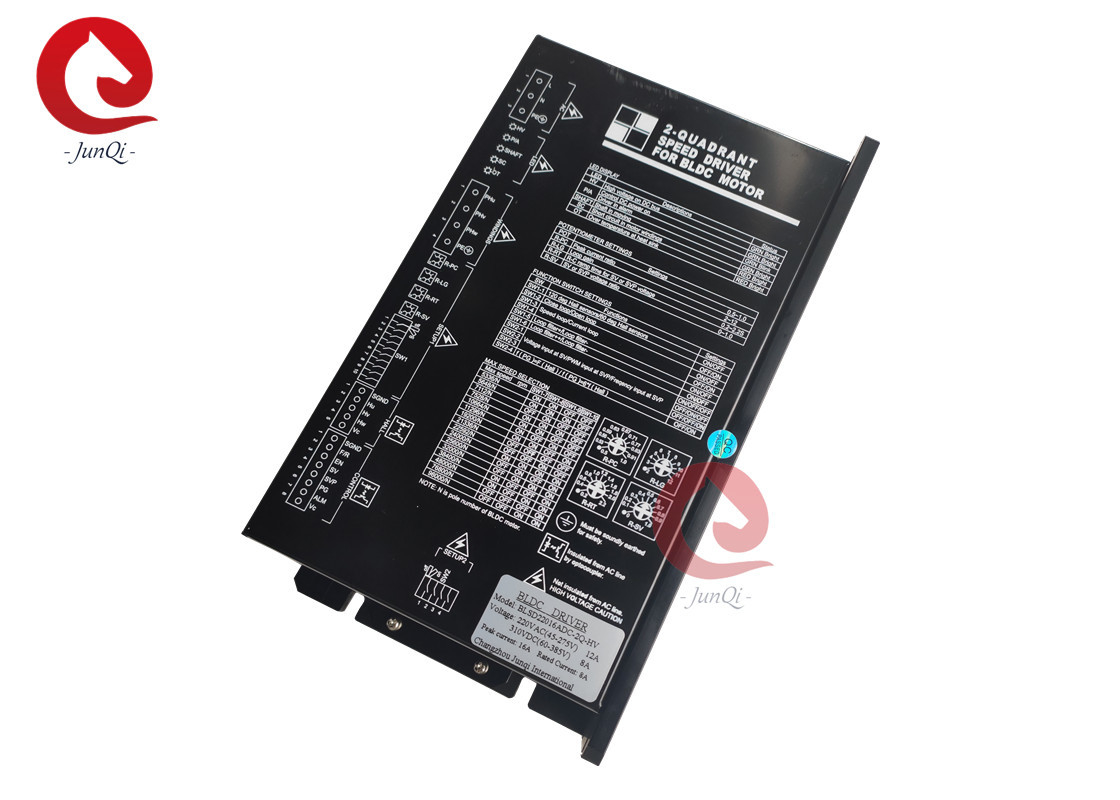

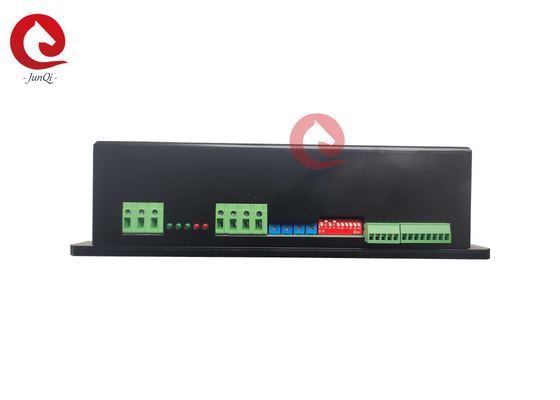

รายละเอียดรูปภาพ:
