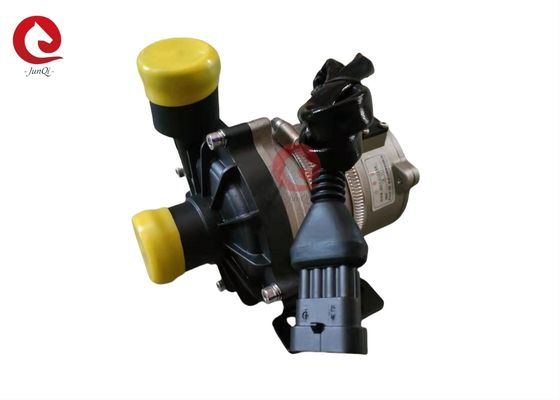

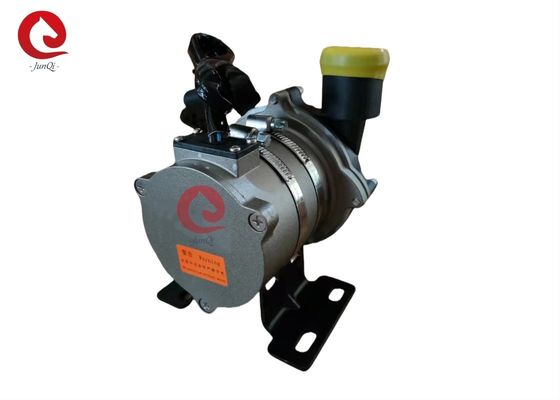

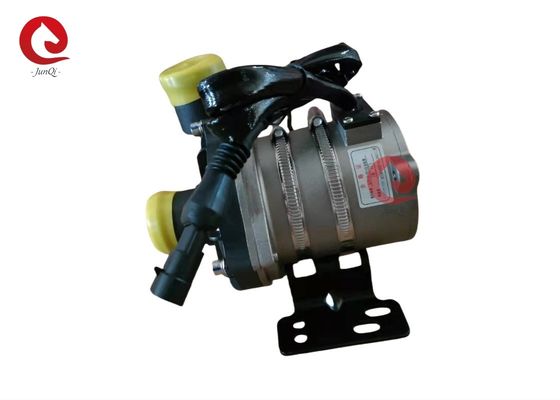

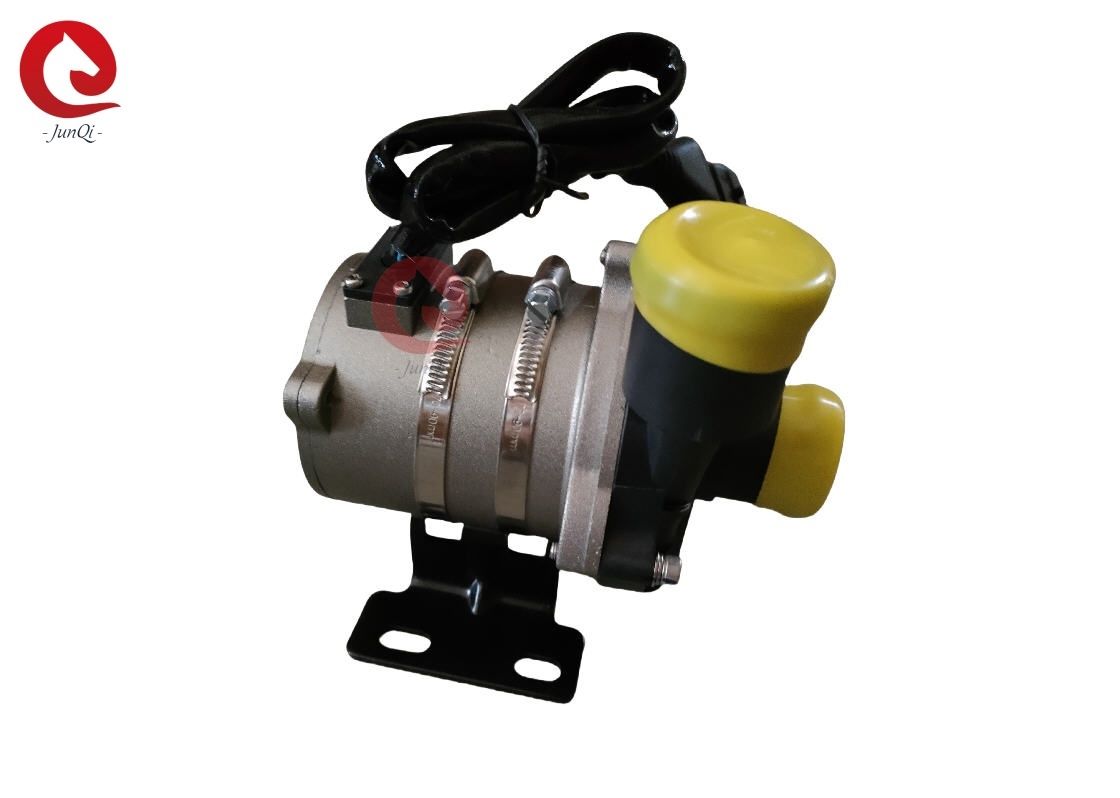

อัตราการไหลสูง Brushless Dc Motor ปั๊มน้ำ 120L/M 12V พร้อมระบบควบคุม PWM

Name: อัตราการไหลสูง Brushless Dc Motor ปั๊มน้ำ 120L/M 12V พร้อมระบบควบคุม PWM
Brand: junqi
SKU: JP200-1
Price: 1.00 USD
Availability: InStock
Rating: 4.6 (191 reviews)

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	junqi
ได้รับการรับรอง:	IS9001, TS16949,CE
หมายเลขรุ่น:	JP200-1

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	1 ชุด
ราคา:	Negotialbe
รายละเอียดการบรรจุ:	เหมาะสำหรับส่งออก
เวลาการส่งมอบ:	ตามคำสั่ง,
เงื่อนไขการชำระเงิน:	T/T, Western Union, Paypal
สามารถในการผลิต:	1000set/เดือน

ติดต่อ

รายละเอียดสินค้า

แบบอย่าง:	JP200-1	วัสดุ:	PPS+GF, สแตนเลส
แรงดันไฟฟ้า:	12V/24VDC	พลัง:	น้อยกว่า 300W
จัดอันดับอัตราการไหล:	50L/นาที~120L/นาที	ศีรษะ:	2m~12m(21kPa~115kPa)
แอปพลิเคชัน:	รถโดยสารไฮบริด, ยานยนต์ไฟฟ้า, E Bus, BCI
แสงสูง:	120L/M Brushless Dc Motor ปั๊มน้ำ , 12V Brushless Dc Motor ปั๊มน้ำ , PWM ควบคุม Brushless Water Pump

JP200-1 ปั๊มน้ำ DC แบบไม่มีแปรง

อัตราการไหลสูง 50~120L/M, หัวต่ำ 2~12M, พร้อมการควบคุม PWM, เครื่องสูบน้ำ Dc แบบไร้แปรงถ่าน 12V สำหรับรถโดยสารประจำทาง

แอปพลิเคชัน:

ใช้กันอย่างแพร่หลายในรถบัสไฮบริด รถโดยสารไฮบริด ยานพาหนะไฟฟ้า รถไฟ เรือและเครื่องทำความร้อนอื่นๆ และ

ระบบหมุนเวียนความเย็น

คุณสมบัติ:

★ปั๊มหอยโข่ง

★การส่งแรงแม่เหล็ก

★มอเตอร์ DC ไร้แปรงถ่านประสิทธิภาพสูง กินไฟต่ำ ประสิทธิภาพสูง บริการยาวนาน

ชีวิต.

★ด้วยอุณหภูมิการทำงานที่หลากหลาย

★การควบคุมความเร็วสัญญาณ PWM (อุปกรณ์เสริม)

★เอาต์พุตสัญญาณการวินิจฉัย (อุปกรณ์เสริม)

★โหมดการสื่อสาร (ไม่จำเป็น)

★ด้วยการควบคุมการไหลอย่างต่อเนื่อง

★การป้องกันขั้วย้อนกลับ

★การป้องกันการวิ่งแบบแห้ง

★แรงดันไฟเกิน, การป้องกันกระแสไฟเกิน

★โอเวอร์โหลด ป้องกันอุณหภูมิเกิน

★ไหลขนาดใหญ่ 50~120LPM

★หัวต่ำ 2~12m

อัตราการไหลสูง Brushless Dc Motor ปั๊มน้ำ 120L/M 12V พร้อมระบบควบคุม PWM 0

ตารางพารามิเตอร์ทางเทคนิค:

เลขที่.		พารามิเตอร์ทางเทคนิค
1	ของเหลวปานกลาง	สารละลายน้ำไกลคอล 50% (โปรดเลือกประเภทอินทรีย์, ขนาดเกรน≯0.35, ppm≯0.1g/L)
2	อุณหภูมิปานกลางสูงมาก	-40℃~120℃
3	อุณหภูมิปานกลางปกติ	10℃~90℃
4	อุณหภูมิในการจัดเก็บ	-50℃~90℃
5	สุดขีด	-40℃~105℃
6	ช่วงอัตราการไหล	50L/นาที~120L/นาที
7	เฮดเรนจ์	2m~12m(21kPa~115kPa)
8	จัดอันดับแรงดันไฟฟ้า	DC12V / DC24V
9	ช่วงแรงดันไฟฟ้า	DC9~16V /DC18~32V
10	พลัง	≤300W
11	ประเภทการสื่อสารและการควบคุม	CAN/PWM หรือ เปิด/ปิด
12	ระดับการป้องกัน	IP68
13	น้ำหนัก	≤1.5กก. (ไม่มีขายึด)
14	เสียงรบกวน	≤60dB(A)(ดูรูปที่5.2)
15	อายุการใช้งาน	＞20000h
16	OD ของทางเข้า/ทางออก	φ38
17	ลวดตะกั่วประเภท	รวมกับตัวปั๊มหรือสายไฟตะกั่วพร้อมขั้วต่อ
18	ฟังก์ชั่นการป้องกัน	การป้องกันกระแสไฟเกิน, การป้องกันแรงดันไฟเกิน/ต่ำ, การป้องกันอุณหภูมิเกิน, การป้องกันโรเตอร์ล็อค, การป้องกันการทำงานแบบแห้ง, การป้องกันขั้วย้อนกลับ

2. การติดตั้งเครื่องกล

2.1 สามารถติดตั้งปั๊มได้ทั้งแนวตั้งและแนวนอน (ดูรูปที่ 1 ) เมื่อติดตั้ง

ในแนวตั้ง พอร์ตทางออกควรขึ้นด้านบน

2.2 เพื่อหลีกเลี่ยงการทำงานแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควร

เป็นแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1)

2.3 ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีศอกใน 20 ซม. ) เพื่อให้อากาศ

ระบายออกได้ง่าย ไม่ควรใช้ท่อทางออกน้อยกว่าข้อศอก 90 องศา (ดูรูปที่ 2)

2.4 ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นของเหลวได้

ปานกลาง .

การเชื่อมต่อทางไฟฟ้า:

3.1 แนะนำ PWM/CAN Communication Connectors และ Pin Port Description:

การผลิต:TE Connectivity(แนะนำ)

รุ่นตัวเชื่อมต่อ:AMP282106-1

รุ่นปลั๊กที่ตรงกัน:AMP282088-1

3.2 ตัวเชื่อมต่อที่ไม่แนะนำ:

สำหรับการใช้งานปั๊มน้ำด้วยสายไฟ JUNQI International สามารถเปลี่ยนขั้วต่อได้

แบบตามที่ลูกค้าต้องการหรือขั้วต่อ 2 พินสำหรับความเร็วคงที่ (เปิด/ปิด), ขั้วต่อ 3 พินพร้อมคำติชม

ฟังก์ชั่น (หรือแอปพลิเคชันการสื่อสาร 3pin PWM) โปรดติดต่อเราเพื่อขอรายละเอียดคำขอของคุณ

ตัวชี้วัดประสิทธิภาพ:

4.1 เส้นโค้งประสิทธิภาพ:

อัตราการไหลสูง Brushless Dc Motor ปั๊มน้ำ 120L/M 12V พร้อมระบบควบคุม PWM 3

4.2.เสียงรบกวน

เงื่อนไขการทดสอบเสียงรบกวน:

1. อุณหภูมิห้องทดสอบ: 23 ℃,

2. ความเร็วน้ำ: ความเร็วสูงสุด

3. อัตราการไหล: การไหลสูงสุด

ผลการทดสอบ: ≤60dB (A) เลือกค่าทดสอบสูงสุด

ตำแหน่งการวัดการทดสอบเสียงรบกวนดังรูปด้านล่าง

4.3 CAN การสื่อสาร:

โปรดสื่อสารและรับข้อตกลงการแนะนำเมื่อเลือกการออกแบบ!4.4 PWM

การสื่อสาร(แนะนำ)

4.4.1 นิยามพอร์ตพินตัวเชื่อมต่อปั๊มน้ำ (รูปที่ 3 รูปที่ 4)

ความสนใจ:

1. โปรดเพิ่มฟิวส์ในวงจรจ่ายไฟของปั๊มน้ำเพื่อตัดไฟเมื่อเกิดความล้มเหลว

2. หลีกเลี่ยงเครื่องสูบน้ำถูกปิดหรือปิดกั้นและได้รับผลกระทบจากอุปกรณ์โดยรอบที่ให้ความร้อนพื้นที่การติดตั้งสะดวกสำหรับการบำรุงรักษาและการดำเนินการเปลี่ยน

3. อุณหภูมิแวดล้อมในการทำงาน:-40 ℃--120 ℃ ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบ ระบบท่อระบายแก๊ส และเครื่องยนต์ระหว่างการติดตั้ง ให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน

4. ตำแหน่งการติดตั้งของปั๊มน้ำควรใกล้เคียงกับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม

5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม

6.กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมที่มีฝุ่นมาก ฝุ่นเป็นอันตรายต่อลดอายุการใช้งาน

ขนาดเครื่องกล:
