เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | junqi |
ได้รับการรับรอง: | IS9001, TS16949,CE |
หมายเลขรุ่น: | OWP-BL93-301 |
จำนวนสั่งซื้อขั้นต่ำ: | 5 ชุด |
---|---|
ราคา: | Negotialbe |
รายละเอียดการบรรจุ: | เหมาะสำหรับส่งออก |
เวลาการส่งมอบ: | ตามคำสั่ง |
เงื่อนไขการชำระเงิน: | T / T, wester N Union, Paypal |
สามารถในการผลิต: | 1000set / เดือน |
แบบ: | OWP-BL93-301 | วัสดุ: | อลูมิเนียมอัลลอยด์ |
---|---|---|---|
แรงดันไฟฟ้า: | 24VDC | อำนาจ: | 100W |
อัตราการไหลสูงสุด: | 1800L / เอช | หัวหน้าสูงสุด: | 9M |
ใบสมัคร: | รถบัสไฮบริดยานพาหนะไฟฟ้า | การใช้: | วัตถุให้ความเย็น |
แสงสูง: | 30LPM Brushless DC ปั๊มน้ำ,แบตเตอรี่ Cooling Brushless DC ปั๊มน้ำ,รอบความร้อน Brushless Dc ปั๊ม 24 โวลต์ |

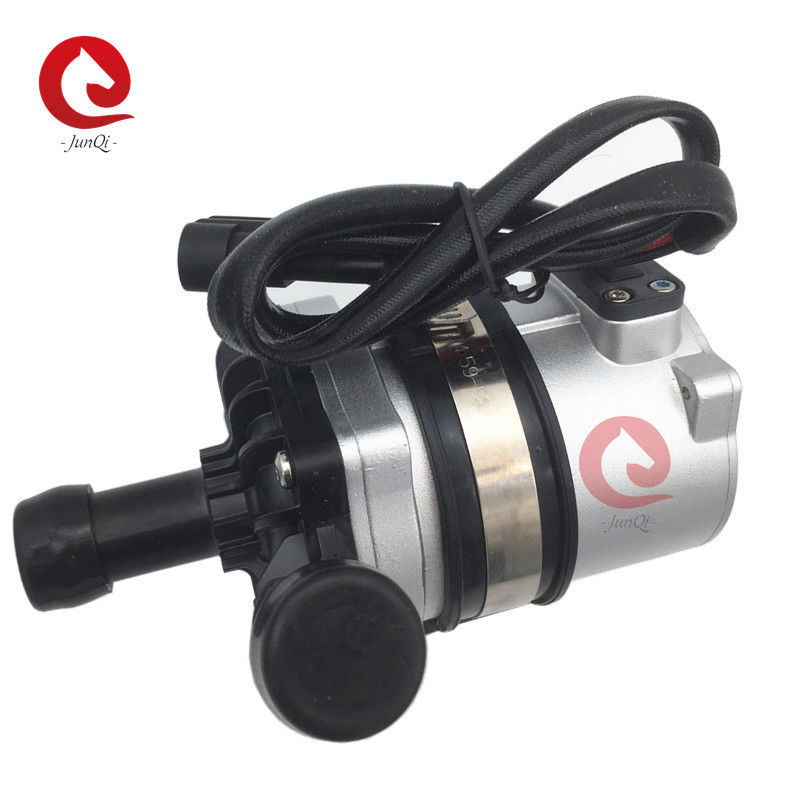

OWP-BL93-301 100W BLDC ปั๊มน้ำพร้อมการควบคุม PWM และการวินิจฉัยข้อผิดพลาด colant pump, ปั๊มไกลคอล, bldc ปั๊มน้ำ
■ แอปพลิเคชั่น
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด รถโดยสารไฮบริด ยานพาหนะไฟฟ้า รถไฟ และเรือ และระบบหมุนเวียนความร้อนและความเย็นอื่นๆ
■คุณสมบัติ
◆การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)ปั๊มแรงเหวี่ยง
◆มอเตอร์ DC ไร้แปรงถ่านประสิทธิภาพสูง กินไฟน้อย ประสิทธิภาพสูง อายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM
◆ด้วยการควบคุมการไหลอย่างต่อเนื่อง
◆การป้องกันขั้วย้อนกลับ
◆การป้องกันการวิ่งแบบแห้ง
◆แรงดันเกิน การป้องกันกระแสเกิน
◆โอเวอร์โหลด ป้องกันอุณหภูมิเกิน
■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องเมื่อสัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: PPS+GF
ใบพัด: PPS+GF
ช่องป้องกัน: PPS+GF
ปลอกเพลา: วัสดุคอมโพสิตเรซินคาร์บอน
เพลา: เพลาสแตนเลส
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติกไนลอน
แหวนซีล: EPDM
■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)
แม่เหล็กไฟฟ้าขับเคลื่อน: แม่เหล็กพลาสติกไนลอนหุ้มฉนวน
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน : มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและการชุบเคลือบ
ฉากยึด: เหล็กกล้าเคลือบด้วยสีฝุ่น
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ + แหวนยางหน่วง
กันน้ำตามมาตรฐาน IP68 (en60529)
ตัวเชื่อมต่อรุ่น: AMP282106-1 (จับคู่ปลั๊ก AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด:22.4 มม. (เส้นผ่านศูนย์กลางภายใน: 16 มม.)
■ ข้อมูลจำเพาะของรุ่น
OWP-BL93-301 (24VDC)
■ คำแนะนำในการติดตั้ง
OWP-BL93-300 series pumps เป็นปั๊มหอยโข่งที่ต้องการการเติมล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถแห้งได้เป็นเวลา 30 วินาที (หลังจากวิ่งแบบแห้ง 30 วินาที เครื่องจะหยุดทำงานโดยอัตโนมัติ) การวิ่งแบบแห้งจะทำให้เกิดเสียงดัง และยังเพิ่มการเสียดสีให้กับเพลาและปลอกเพลา
2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อกับทางเข้าของปั๊ม ถ้าคุณใช้ทางเข้าปั๊มท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้น มันจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊มอีกด้วย
3: เมื่อมองจากทิศทางขาเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง พอร์ตทางออกควรยกขึ้นด้านบน
5: เพื่อหลีกเลี่ยงการทำงานแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีศอกใน 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศา
ข้อศอก (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลวได้
อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวปานกลาง: -40 ℃ ถึง +85 ℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ ถึง +85 ℃ (-40°F ถึง +185°F) ความชื้น ≤90%
อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +70 ℃ (-40°F ถึง +158°F) (สูงสุด 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ แรงดันของระบบ
-0.2 ถึง 2.5 บาร์ ( 100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
■ ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 12V ใช้งานได้ช่วง 9V - 16V
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 30V
แม้ว่ามอเตอร์สามารถใช้ได้ในช่วงกว้างของแรงดันไฟและอุณหภูมิ แต่แรงดันไฟและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับการแผ่รังสีความร้อนรอบข้าง
ของเหลวปานกลาง: น้ำบริสุทธิ์, ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
■ พารามิเตอร์ทางไฟฟ้า
แรงดันใช้งาน (วีดีซี) |
กำลังไฟพิกัด (ญ) |
จัดอันดับการไหล (ลิตร/ชม.) |
ขนาด (มม.) |
น้ำหนัก (NS) |
18-30V(24V) |
100W | Q=1800L/HH=9M | 148*90*132 | 1.12KG |
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดูรูปที่ 3):
AMP282106-1 | 1 (สีดำ) | 2 (สีเหลือง) | 3 (สีน้ำเงิน) | 4 (สีดำ) |
(จับคู่ Plug AMP2821009-1) |
GND | คำติชมข้อผิดพลาด | PWM | +24V |
■อักขระ PWM
รอบการทำงาน | คำอธิบาย | สังเกต: 1:ข้อผิดพลาดเมตริกรอบการทำงาน PWM 2% 2: PWM แรงดันไฟฟ้า: 24VDC/12VDC (เช่นเดียวกับแรงดันปั๊ม) ความถี่:50-1000KHz 3: หน้าที่หยุด PWM ที่แนะนำ: 10% 4: หน้าที่ 0% ที่แนะนำเมื่อตัดการเชื่อมต่อ PWM |
0%≤duty≤10% | สถานะหยุด | |
11%≤duty≤55% | วิ่งเร็วสุด | |
56%≤duty≤90% | โหมด PWM (ช่วงการควบคุมความเร็วเชิงเส้น) |
|
91%≤duty≤100% | วิ่งความเร็วสูงสุด |
■ ความสนใจ
1. อุณหภูมิแวดล้อมในการทำงาน:-40 ℃--85 ℃ ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบ ระบบท่อระบายแก๊ส และเครื่องยนต์ระหว่างการติดตั้ง ให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งของปั๊มน้ำควรใกล้เคียงกับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม
4. กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมที่มีฝุ่นมาก ฝุ่นเป็นอันตรายต่อลดอายุการใช้งาน
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม
■ พารามิเตอร์ประสิทธิภาพ
