| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Junqi |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | JYQD_V7.3B |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชิ้น (มีตัวอย่าง) |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
| เงื่อนไขการชำระเงิน: | ที/ที, เพย์พาล |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |
| ประเภท: | บอร์ดการขับเคลื่อน DC ที่ไม่มีแปรง | โลตติจ์ทํางาน: | 7 ~ 48VDC |
|---|---|---|---|
| ประเภทเครื่องยนต์: | เครื่องยนต์ไฟฟ้าแบบ 3 ขั้นตอน | กระแสไฟฟ้าต่อเนื่อง: | 8A |
| อุณหภูมิการทํางาน: | -20 ℃ ~ 85 ℃ | การควบคุมความเร็ว PWM: | ใช่ |
| เน้น: | ตัวควบคุมกระจกไฟฟ้าด้วยมือ,Man Truck F2000 ตัวควบคุมกระจกไฟฟ้า,81626406058 ตัวควบคุมหน้าต่างแบบแมนนวล |
||

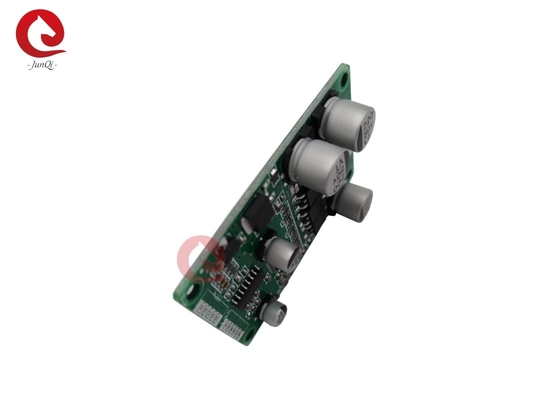

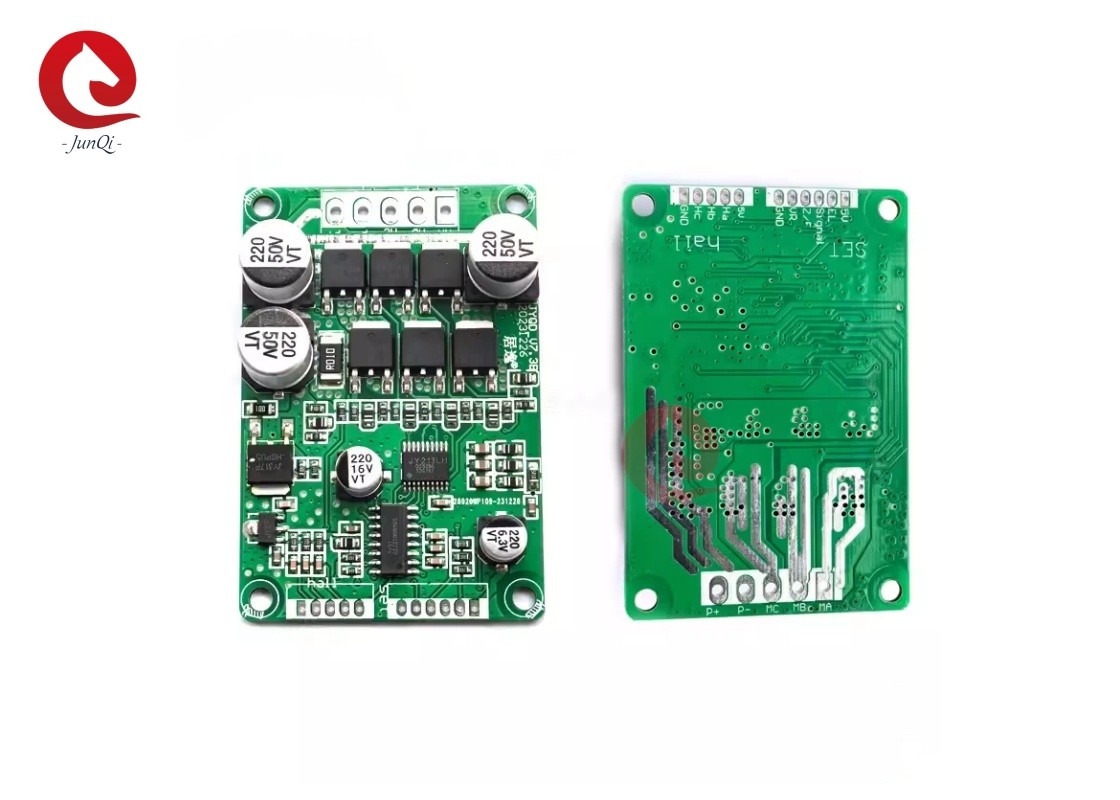

ความแรงงานระยะยาว 7~48VDC Max 10A แบอร์ดขับเคลื่อน DC แบบไร้แปรง JYQD_V7.3B สําหรับมอเตอร์ BLDC 3 ขั้นตอนที่มีเซนเซอร์ฮอลล์
คําอธิบายสินค้า:
| รุ่น | อุณหภูมิการทํางาน |
การทํางาน โวลเตชั่น |
แม็กซ์ ปัจจุบัน |
ฉันคิด |
ความเร็ว PWM การควบคุม ((1-20KHz) |
ความดันแบบแอนลาจ การควบคุมความเร็ว |
อัตราการเต้น การออกสัญญาณ |
| JYQD_V7.3B | -20 ~ 85 °C | 7 ~ 48VDC | 10A | 8A |
0 ~ 100% ระยะเวลาทํางาน |
0 ~ 5V | ใช่ |
หมายเหตุการใช้งาน:
1. ยืนยันว่าปริมาตรแรงดันและพลังงานของมอเตอร์ไม่สามารถเกินช่วงที่กําหนดโดยบอร์ดผู้ขับ
2. บอร์ดไดรฟ์นี้เหมาะสําหรับมอเตอร์แบบ DC แบบไร้แปรง 120 องศาของฮอลล์ ไม่ใช่อุปกรณ์ทุกผู้ผลิตลูกค้าสามารถปรับลําดับสายฮอลล์หรือลําดับสายมอเตอร์สามเฟสตามสถานการณ์จริงประสบผลการขับขี่ที่ดีที่สุด
3. JYQD_V7.3B บอร์ดขับเคลื่อนเป็นบอร์ดเปล่า, พลังขับเคลื่อนต่ํากว่า 100W มอเตอร์ไม่จําเป็นต้องบังคับการระบายความร้อน, จําเป็นต้องให้ความปลอดภัยอากาศปกติ
4. การเชื่อมต่อกับอุปกรณ์ไฟฟ้าภายนอกมันเป็นเพียงเหมาะสําหรับการเชื่อมต่อ potentiometers ภายนอกและสวิทช์กับบอร์ดนี้สําหรับการควบคุมความเร็วและย้อนหลัง.
5สัญญาณบนบอร์ดจูง JYQD_V7.3B คือสัญญาณผลิตแรงผลักของความเร็วของมอเตอร์ และกระแสผลิตต่ํากว่า 5mA

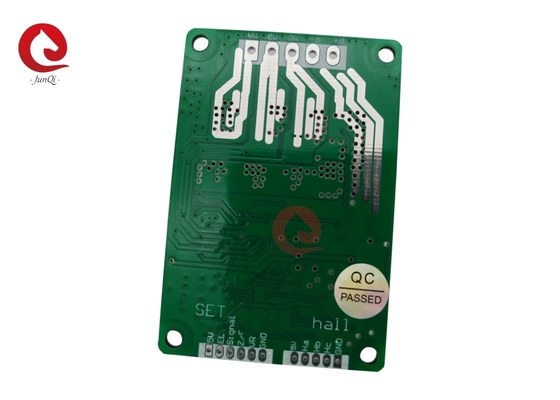

แผนภาพการเชื่อมต่อการอธิบายท่าเรือ:
1. HALL สายดึงเซ็นเซอร์
กรุงเทพมหานคร
Hc ️ ห้อง Hc
Hb ห้อง Hb
ฮา ฮา
5 วอลต์ รางบอลบวก
2. การควบคุมท่าเรือ
GND ใช้สําหรับการควบคุมภายในคณะกรรมการขับรถ
VR ปอร์ตควบคุมความเร็ว การควบคุมความเร็วแบบวอลเตจแบบแอนาล็อก การควบคุมความเร็ว 0V-5V การควบคุมความเร็วแบบเส้นตรงจากต่ําไปสูง การควบคุมความเร็วแบบ PWM ต้องติดกับเครื่องขับ
Z/F ช่องทางควบคุมทิศทางหมุน ปรับความเร็วความแรงดันแบบแอนาล็อก ปรับความเร็ว 0V-5V ปรับความเร็วแบบเส้นตรงจากต่ําไปสูงการกําหนดความเร็ว PWM ต้องถูกตั้งพื้นที่กับบอร์ดคนขับ.
สัญญาณ ราคาเครื่องยนต์ สัญญาณแรงกระแทก Port ออก สัญญาณแรงกระแทก 5V
ผูก 5V ให้ทํางาน ผูก GND ให้หยุดทํางาน
5 วอลต์ ผังไฟออกภายในพานขับรถ พันธมิตรภายนอกหรือสวิทช์สําหรับการปรับความเร็วและการทํางานย้อนหลัง
3. พานไฟฟ้า
P+ ️ DC +
พี- ∆ ดีซี-
MC √ โมเตอร์เฟส C
MB Motor Phase B หน่วยการควบคุมความเร็ว
MA ✅ โมเตอร์เฟส A
4. กรุณาระวังว่าสายไฟฟ้าและสายไฟฟ้าฮอลล์ไม่ยาวเกินไป มันจะทําให้สัญญาณสับสน ถ้าสายไฟฟ้ายาวเกินไป
5.ระยะห่างของพอร์ตของพอร์ตควบคุมและพอร์ตพลังงานคือ 2.0mm และ 3.96mm ตามลําดับ
6.ให้ความสําคัญกับการกันความร้อนของบอร์ดการขับเคลื่อนเมื่อการเพิ่มหรือการวางระบายความร้อน

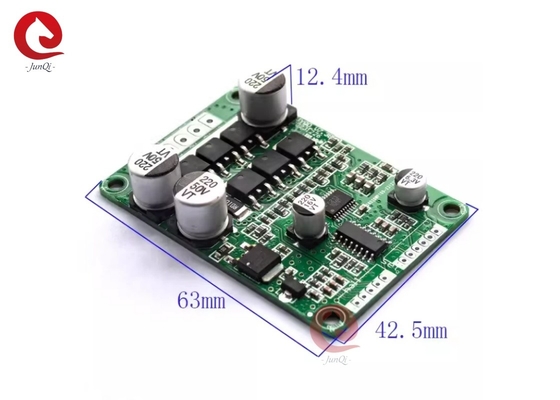

ขนาดของแผ่นขับเคลื่อน ((mm):
