| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Junqi |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | JYQD_V7.3B |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชิ้น (มีตัวอย่าง) |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
| เงื่อนไขการชำระเงิน: | ที/ที, เพย์พาล |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |
| Type: | Brushless DC Drive Board | Working Voltage: | 7~48VDC |
|---|---|---|---|
| Motor Type: | 3 Phase Brushless DC Motor | Continuous Current: | 8A |
| Working Temperature: | -20℃~85℃ | PWM speed control: | Yes |
| เน้น: | 8 บอร์ดการขับเคลื่อนไฟฟ้าแบบ DC ที่ไม่มีแปรง,48VDC บอร์ดการขับเคลื่อน dc brushless,บอร์ดขับเคลื่อนไฟฟ้า dc 7VDC |
||

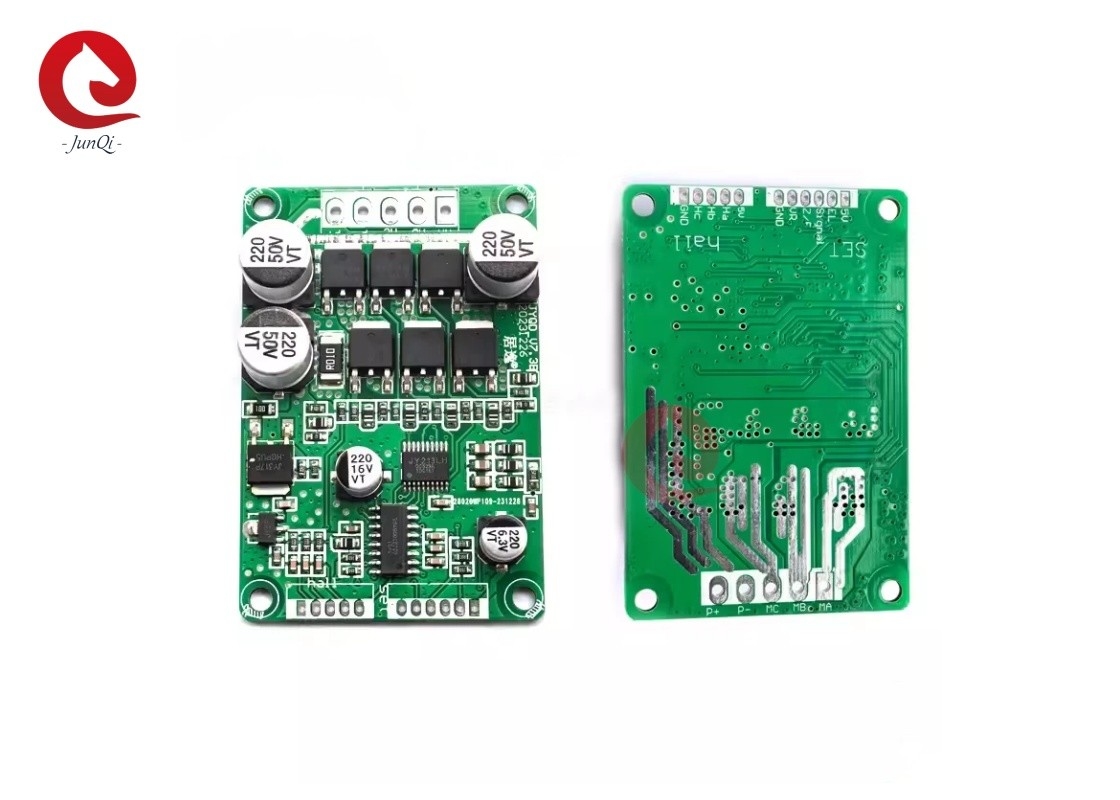

บอร์ดขับเคลื่อน DC แบบไร้แปรงถ่านแรงดันใช้งานกว้าง 7~48VDC สูงสุด 10A JYQD_V7.3B สำหรับมอเตอร์ BLDC 3 เฟส พร้อมเซ็นเซอร์ฮอลล์
รายละเอียดสินค้า:
| รุ่น | อุณหภูมิในการทำงาน |
การทำงาน แรงดันไฟฟ้า |
สูงสุด กระแสไฟ |
I cont |
PWM Speed Conrol(1-20KHz) |
แรงดันไฟฟ้าแบบอะนาล็อก SpeedRegulation |
พัลส์ความเร็ว สัญญาณเอาต์พุต |
| JYQD_V7.3B | -20~85℃ | 7~48VDC | 10A | 8A |
0~100% รอบการทำงาน |
0~5V | ใช่ |
หมายเหตุการใช้งาน:
1. ยืนยันว่าแรงดันไฟฟ้าและพารามิเตอร์กำลังไฟของมอเตอร์ต้องไม่เกินช่วงที่ระบุโดยบอร์ดไดรเวอร์
2. บอร์ดไดรเวอร์นี้เหมาะสำหรับมอเตอร์ DC แบบไร้แปรงถ่าน Hall 120 องศา ไม่ใช่ลำดับสายของผู้ผลิตทั้งหมดที่สอดคล้องกับลำดับสายของบอร์ดไดรเวอร์ ลูกค้าสามารถปรับลำดับสาย Hall หรือลำดับสายสามเฟสของมอเตอร์ตามสถานการณ์จริง เพื่อให้ได้ผลการขับขี่ที่ดีที่สุด
3. บอร์ดไดรเวอร์ JYQD_V7.3B เป็นบอร์ดเปล่า มอเตอร์กำลังไฟต่ำกว่า 100W ไม่จำเป็นต้องระบายความร้อนแบบบังคับ ต้องแน่ใจว่ามีการระบายอากาศตามปกติ
4. พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามเชื่อมต่อกับอุปกรณ์ไฟฟ้าภายนอก เหมาะสำหรับเชื่อมต่อโพเทนชิออมิเตอร์และสวิตช์ภายนอกกับบอร์ดนี้เพื่อควบคุมความเร็วและการกลับทิศทางเท่านั้น
5. สัญญาณบนบอร์ดไดรเวอร์ JYQD_V7.3B คือสัญญาณเอาต์พุตพัลส์ความเร็วของมอเตอร์ และกระแสไฟขาออกน้อยกว่า 5mA

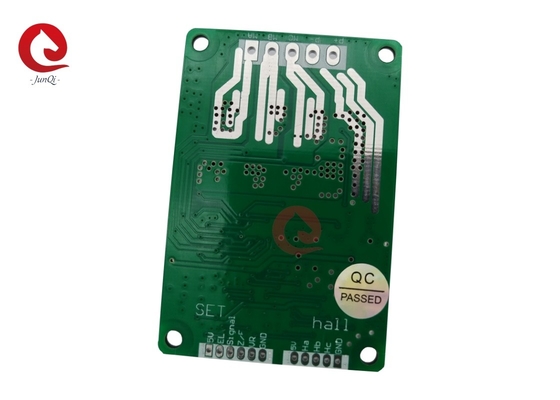

แผนผังการเดินสาย& คำอธิบายพอร์ต:
1. พอร์ตเซ็นเซอร์ HALL
GND — ขั้วลบ Hall
Hc — Hall Hc
Hb — Hall Hb
Ha — Hall Ha
5V — ขั้วบวก Hall
2. พอร์ตควบคุม
GND — ใช้สำหรับการควบคุมภายในบอร์ดไดรเวอร์
VR — พอร์ตควบคุมความเร็ว การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก 0V-5V, การควบคุมความเร็วเชิงเส้นจากต่ำไปสูง การควบคุมความเร็ว PWM ต้องต่อสายดินกับบอร์ดไดรเวอร์
Z/F — พอร์ตควบคุมทิศทางการหมุน การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก 0V-5V, การควบคุมความเร็วเชิงเส้นจากต่ำไปสูง การควบคุมความเร็ว PWM ต้องต่อสายดินกับบอร์ดไดรเวอร์
Signal — พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วของมอเตอร์, สัญญาณพัลส์ 5V
EL — ควบคุมพอร์ตเปิดใช้งาน เชื่อมต่อ 5V เพื่ออนุญาตการทำงาน เชื่อมต่อ GND เพื่อห้ามการทำงาน
5V — แรงดันไฟฟ้าขาออกภายในบอร์ดไดรเวอร์, โพเทนชิออมิเตอร์ภายนอกหรือสวิตช์สำหรับการปรับความเร็วและการกลับทิศทาง
3. พอร์ตไฟ
P+ — DC +
P- — DC -
MC — มอเตอร์เฟส C
MB — มอเตอร์เฟส B
MA — มอเตอร์เฟส A
4. โปรดใส่ใจกับสายไฟเฟสของมอเตอร์และสายไฟ Hall ไม่ให้ยาวเกินไป จะทำให้เกิดสัญญาณรบกวนหากสายไฟยาวเกินไป
5. ระยะห่างพอร์ตของพอร์ตควบคุมและพอร์ตไฟคือ 2.0 มม. และ 3.96 มม. ตามลำดับ
6. ใส่ใจกับการฉนวนของบอร์ดไดรเวอร์เมื่อเพิ่มฮีทซิงค์หรือวางไว้

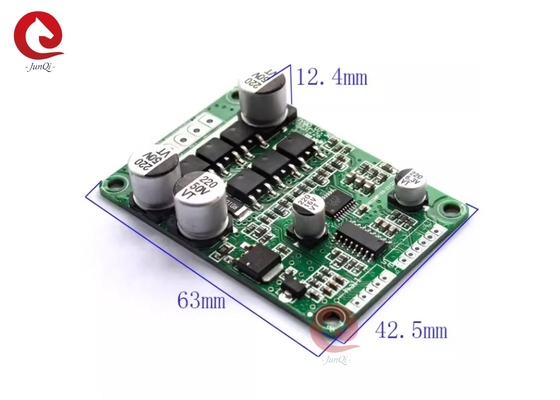

ขนาดบอร์ดไดรเวอร์(มม.):
