เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Junqi |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | jyqd_v6.3b |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชิ้น (มีตัวอย่าง) |
|---|---|
| ราคา: | USD6-USD8/PC |
| รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, Paypal |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |
| รุ่น: | jyqd_v6.3b | ประเภทเครื่องยนต์: | มอเตอร์ BLDC |
|---|---|---|---|
| แรงดันไฟฟ้าที่ใช้งาน: | 7 ~ 48VDC | กระแสสูงสุด: | 10A |
| ความถี่ PWM: | 1-20KHz | ระยะเวลาทํางาน: | 0~100% |
| เน้น: | 81626406055 ตัวยกกระจกไฟฟ้า,รถยกกระจกไฟฟ้า Man TGA Truck,ตัวยกกระจกไฟฟ้าโลหะ OEM |
||

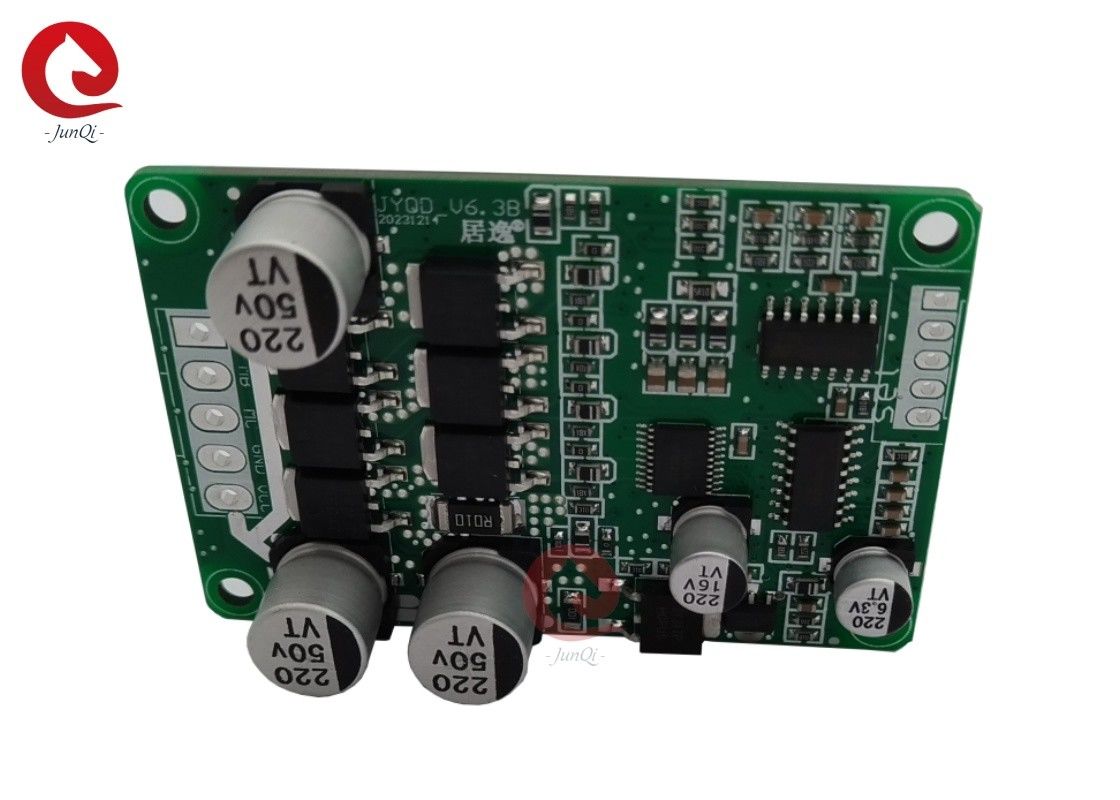

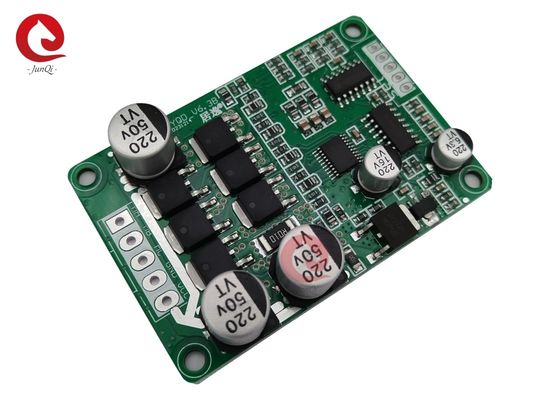

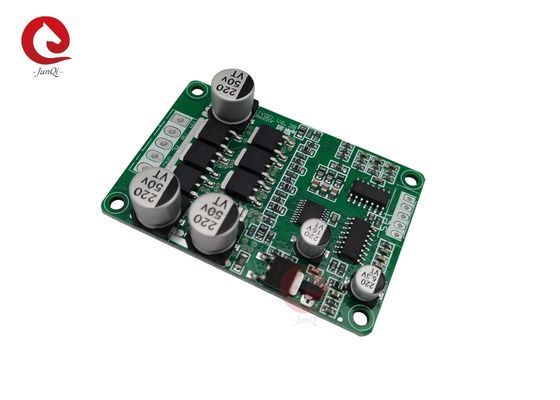

3 พาเซส DC 7-48V Brushless มอเตอร์ไดรฟอร์บอร์ด 10A เครื่องควบคุมความเร็วมอเตอร์ที่ไม่มีเซนเซอร์พร้อมควบคุม PWM
ปริมาตรของพาร์เมเตอร์บอร์ดคนขับ:
หมายเหตุการใช้งาน:
1. ยืนยันว่าปริมาตรแรงดันและพลังงานของมอเตอร์ไม่เกินระยะของบอร์ดคนขับตามที่กําหนด
2. บอร์ดขับขี่นี้ใช้สําหรับมอเตอร์ brushless sensorless 3 ขั้นตอน แต่ไม่เหมาะสําหรับมอเตอร์ brushless sensorless 3 ขั้นตอนทั้งหมดโดยตรง หากผลขับขี่ไม่ดี (เช่นการเริ่มต้น jitterการย้อนหลังปัจจุบันการทํางานของมอเตอร์ไม่มีภาระมากเกินไป ความเร็วไม่คงที่ ประสิทธิภาพต่ํา และไม่สามารถเริ่มต้นกับภาระ) ลูกค้าสามารถปรับความต้านทานและความจุของบอร์ดขับ
ตามสถานการณ์จริง เพื่อให้เกิดผลการขับขี่ที่ดีที่สุด
3.JYQD_V6.3B บอร์ดขับเคลื่อนเป็นบอร์ดเปล่า, พลังขับเคลื่อนต่ํากว่า 100W มอเตอร์ไม่จําเป็นต้องบังคับการระบายความร้อน, ต้องการให้แน่ใจว่าการอากาศปกติ
4. การเชื่อมต่อกับอุปกรณ์ไฟฟ้าภายนอกจากพอร์ตออก 5 วอลต์บนบอร์ดคนขับถูกห้ามมันเป็นเพียงเหมาะสําหรับการเชื่อมต่อ potentiometers ภายนอกและสวิทช์กับบอร์ดนี้สําหรับการควบคุมความเร็วและย้อนหลัง.
5สัญญาณบนบอร์ดขับ JYQD_V6.3B คือสัญญาณออกแรงขับเคลื่อนความเร็วของมอเตอร์ และกระแสออกน้อยกว่า 5mA

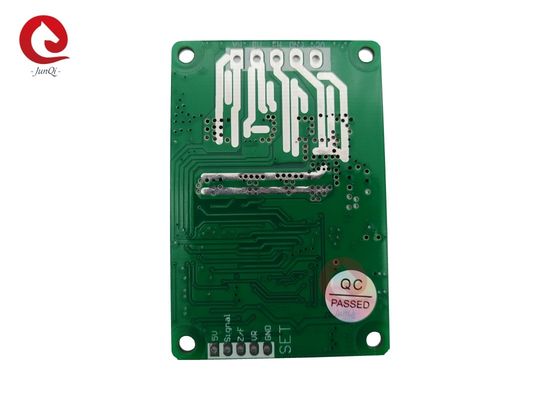

สัญลักษณ์การเชื่อมต่อและ Port Description:
1. การควบคุมท่าเรือ
GND ใช้สําหรับการควบคุมภายในคณะกรรมการขับรถ
VR ปอร์ตควบคุมความเร็ว การควบคุมความเร็วแบบวอลเตจแบบแอนาล็อก การควบคุมความเร็ว 0V-5V การควบคุมความเร็วแบบเส้นตรงจากต่ําไปสูง การควบคุมความเร็วแบบ PWM ต้องติดกับเครื่องขับ
Z/F ช่องทางควบคุมทิศทางหมุน เชื่อม 5V หรือไม่เชื่อมในทิศทางหนึ่ง เชื่อม GND ในทิศทางอื่น
สัญญาณ ราคาเครื่องยนต์ สัญญาณแรงกระแทก Port ออก สัญญาณแรงกระแทก 5V
5 วอลต์ ผังไฟออกภายในพานขับรถ พันธมิตรภายนอกหรือสวิทช์สําหรับการปรับความเร็วและการทํางานย้อนหลัง
2. พลังงาน Port
P+/VCC ️ DC +
P-/GND ∆ DC
MC √ โมเตอร์เฟส C
MB Motor Phase B หน่วยการควบคุมความเร็ว
MA ✅ โมเตอร์เฟส A
3. กรุณาระวังว่าสายไฟฟ้าและสายไฟฟ้าฮอลล์ไม่ยาวเกินไป มันจะทําให้สัญญาณสับสน ถ้าสายไฟฟ้ายาวเกินไป
4ระยะทางของพอร์ตควบคุม 2.54 มิลลิเมตร ระยะทางของพอร์ตไฟฟ้า3.96 มิลลิเมตร
5. ให้ความสนใจกับการปิดระหว่าง MOSFET คนขับและ heatsink หรือแผ่นการติดตั้ง
V6.3B ขนาดของตู้ดําน้ํา ((mm):
