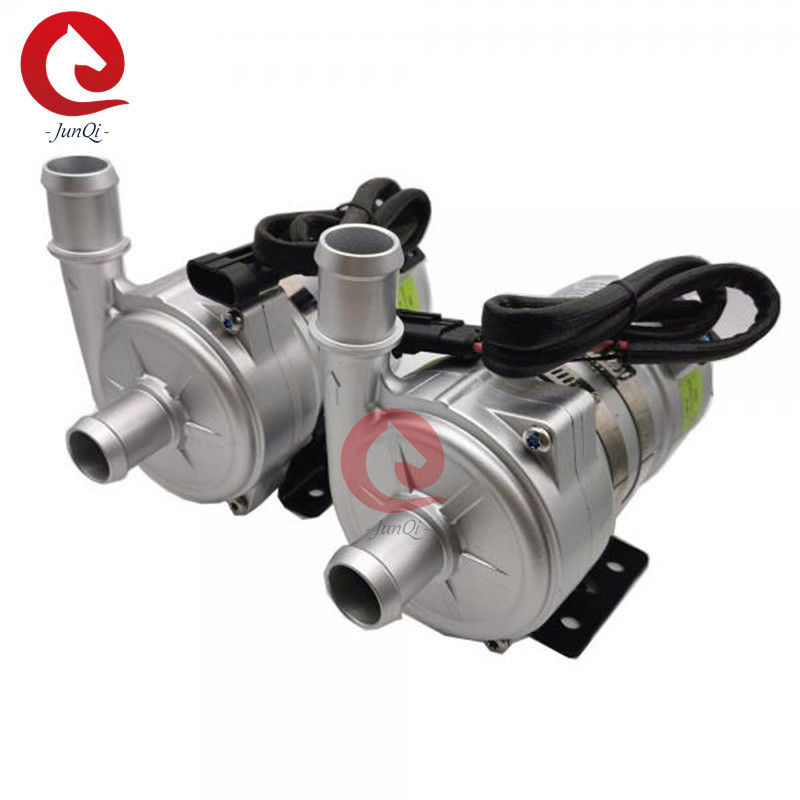

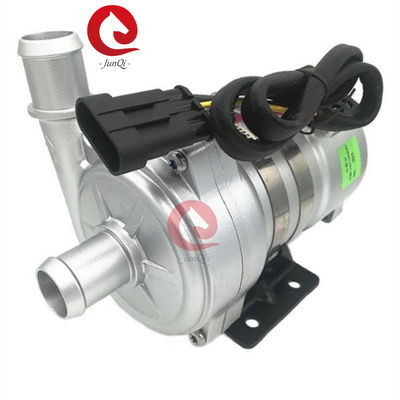

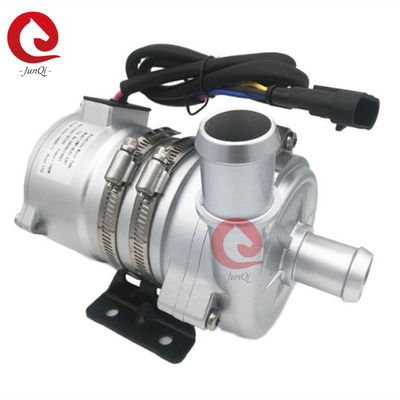

ปั๊มน้ำ DC แบบไร้แปรงถ่าน 24VDC 2400L/H 16M สำหรับรถบัสไฟฟ้า (BEV BUS) พร้อมการควบคุม PWM รุ่น JP-BL43-426T

ปั๊มน้ำ 24VDC 2400L/H 16M Bus & Coach Intl(BCI) BEV BUS, ปั๊มน้ำ Junqi Auto Brushless Dc พร้อม PWM Control


คุณสมบัติ
◆ปั๊มแบบแรงเหวี่ยง
◆การส่งกำลังด้วยแรงแม่เหล็ก
◆มอเตอร์ DC แบบไร้แปรงถ่านประสิทธิภาพสูง, ใช้พลังงานต่ำ, ประสิทธิภาพสูง, อายุการใช้งานยาวนาน

◆มีช่วงอุณหภูมิการทำงานที่กว้าง
◆มีการควบคุมการไหลคงที่
◆ป้องกันขั้วไฟฟ้าย้อนกลับ
◆ป้องกันการทำงานโดยไม่มีน้ำ
◆ป้องกันแรงดันไฟฟ้าเกิน, กระแสไฟฟ้าเกิน
◆ป้องกันการโอเวอร์โหลด, อุณหภูมิเกิน

รายละเอียดทางเทคนิค (ส่วนที่สัมผัสกับของเหลว)
1. ตัวเรือนปั๊ม: อะลูมิเนียมอัลลอยหล่อขึ้นรูป
2. ใบพัด: PPS+GF
3. ช่องป้องกัน: PPS+GF
4. ปลอกเพลา: วัสดุผสมคาร์โบรัมดัม
5. เพลา: เพลาสแตนเลส (3CR14)
6. ตัวเรือนแม่เหล็ก: การหุ้มพลาสติก PPS
7. แหวนซีล: EPDM
8. EMC: เกรด 3
9. เสียงรบกวน:≤60dB

อุปกรณ์ขับเคลื่อน (รวมถึงมอเตอร์)
1. โรเตอร์ขับเคลื่อน: แม่เหล็กหุ้มพลาสติก PPS
2. สกรูและน็อต: สแตนเลส SUS 304
3. มอเตอร์ขับเคลื่อน: มอเตอร์ DC แบบไร้แปรงถ่าน
4. โครงลวดมอเตอร์: PPA GF
5. ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมการพ่นทรายและการเคลือบผิวด้วยอโนไดซ์ + การเคลือบผง PE
6. ขายึด: เหล็ก
7. ห่วงยึด: สแตนเลส US 304
8. กันน้ำตามมาตรฐาน IP68 (en60529)
9. รุ่นคอนเนคเตอร์: 325304061AAH (ปลั๊กที่เข้ากันได้ 325304061AMH)
10. เส้นผ่านศูนย์กลางหัวฉีด: 41 มม. (1.61 นิ้ว)

คำแนะนำในการติดตั้ง
ปั๊มซีรีส์ JP-BL43-426T เป็นปั๊มแบบแรงเหวี่ยงที่ต้องเติมน้ำล่วงหน้า,
ติดตั้งปั๊มในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ
หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง
1: ไม่ควรให้ปั๊มทำงานโดยไม่มีน้ำ แม้ว่าจะสามารถทำงานโดยไม่มีน้ำได้ 15 นาที (หลังจาก 15
นาทีที่ทำงานโดยไม่มีน้ำ จะหยุดโดยอัตโนมัติ) การทำงานโดยไม่มีน้ำจะทำให้เกิดเสียงรบกวน และยังเพิ่ม
การเสียดสีกับเพลาและปลอกเพลา
2: ใช้ท่อที่มีเส้นผ่านศูนย์กลางตามที่แนะนำในการเชื่อมต่อกับทางเข้าปั๊ม หากคุณใช้เส้นผ่านศูนย์กลางที่เล็กกว่า
ทางเข้าปั๊มของท่อ เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่
ปั๊มผ่านท่อได้ง่ายขึ้น ซึ่งจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังทำให้เกิดความเสียหายต่อปั๊ม

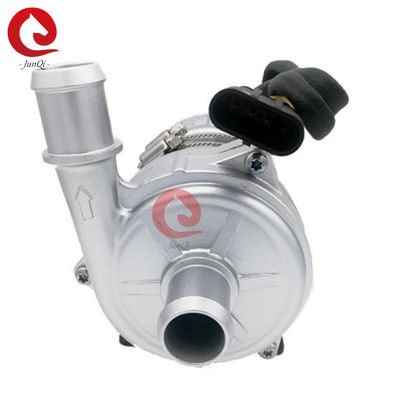

3: เมื่อมองจากทิศทางทางเข้าปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูที่ลูกศรบน
พอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้ง
ในแนวตั้ง พอร์ตทางออกควรอยู่ด้านบน
5: เพื่อหลีกเลี่ยงการทำงานโดยไม่มีน้ำ (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควร
เป็นแนวตั้งหรืออยู่ด้านบนของใบพัด (ดูรูปที่ 1)
6: ควรติดตั้งท่อที่เชื่อมต่อในแนวตั้ง (หรือไม่มีข้อศอกในระยะ 20 ซม.) เพื่อให้อากาศ
ถูกปล่อยออกได้ง่าย ท่อทางออกไม่ควรใช้ข้อศอกน้อยกว่า 90 องศา (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือของเหลวที่มีมลพิษหนักอื่นๆ ที่มีสิ่งสกปรกขนาดใหญ่เป็น
ตัวกลางของเหลว
■

พารามิเตอร์อุณหภูมิ1. อุณหภูมิของเหลวกลาง: -40℃ ถึง +85℃ (-40°F ถึง + 185°F)
2. อุณหภูมิแวดล้อมในการทำงาน: -40℃ ถึง +85℃ (-40°F ถึง +185°F)
3. อุณหภูมิในการจัดเก็บ: -40℃ ถึง +70℃ (-40°F ถึง +158°F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■
ปั๊มน้ำ 24V ที่กำหนด, ช่วงการทำงาน 18V - 32V-0.2 ถึง 2.5 บาร์ (100℃ (212°F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงตามแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36℃ (86°F)
■
ช่วงแรงดันไฟฟ้า
ปั๊มน้ำ 24V ที่กำหนด, ช่วงการทำงาน 18V - 32Vแม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันไฟฟ้าและอุณหภูมิที่กว้าง แต่แรงดันไฟฟ้าและอุณหภูมิที่มากเกินไปหรือต่ำเกินไป
จะส่งผลต่ออายุการใช้งานของมอเตอร์ ไม่สามารถนำปั๊มไป
สัมผัสกับสภาพแวดล้อมที่มีรังสีความร้อนได้
ของเหลวกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลน้อยกว่า 60%)
■ พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้าในการทำงาน
(VDC)


1. อุณหภูมิแวดล้อมในการทำงาน: -40℃--120℃ ควรพยายามหลีกเลี่ยงการอยู่ใกล้กับระบบท่อไอเสียสามองค์ประกอบและเครื่องยนต์ระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าอุณหภูมิสภาพแวดล้อมในการทำงาน


2. ตำแหน่งการติดตั้งของปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำที่สุดเท่าที่จะเป็นไปได้ เพื่อยืดอายุการใช้งานของปั๊ม
3. โปรดใช้ปั๊มให้ห่างจากสภาพแวดล้อมที่มีฝุ่น ฝุ่นเป็นอันตรายต่อการลดอายุการใช้งาน
4. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดอุดตันเพื่อลดอายุการใช้งานของปั๊ม
■ พารามิเตอร์ประสิทธิภาพ
■ขนาดภายนอก
การใช้งาน:


ใช้กันอย่างแพร่หลายในรถบัสไฮบริด, รถโดยสารไฮบริด, รถยนต์ไฟฟ้า, รถไฟ, เรือ และระบบหมุนเวียนความร้อนและความเย็นอื่นๆ
