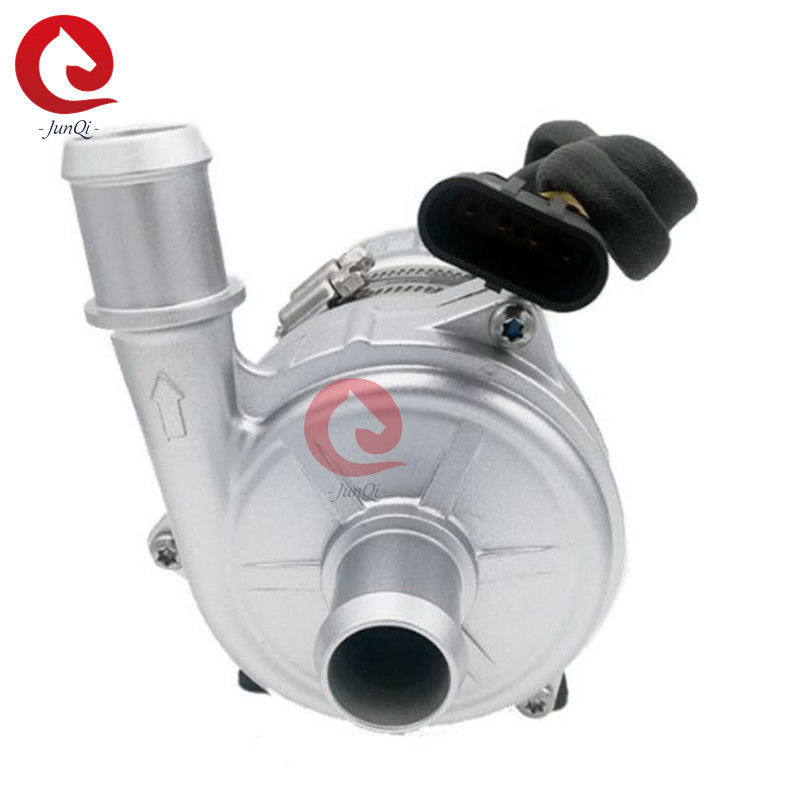

City E Bus ระบบแบตเตอรี่คูลลิ่งปั๊มน้ำไฟฟ้า PPS GF วัสดุ 24V

Junqi JP-BL43-426T ปั๊มน้ําไฟฟ้า ปั๊มเย็นระบบแบตเตอรี่รถเมล์ City E 24V


ลักษณะ
◆ปั๊มหลุดศูนย์กลาง
◆การ ส่ง พลัง แม็ก เนต
◆เครื่องยนต์สัดส่วนแบบตรงกันแบบไร้แปรงประสิทธิภาพสูง การใช้พลังงานที่ต่ํา ประสิทธิภาพสูง อายุการใช้งานยาว

◆มีอุณหภูมิการทํางานในระดับที่กว้าง
◆มีการควบคุมการไหลผ่านอย่างคง
◆การป้องกันขั้วขั้วกลับ
◆การป้องกันการทํางานแห้ง
◆การป้องกันความดันเกิน
◆การอ้วน, ป้องกันอุณหภูมิเกิน

คําอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องที่สัมผัสกับของเหลว)
1. บ้านหัวปั๊ม: โลหะอัลลูมิเนียมท่อ
2อุปกรณ์ขับ: PPS + GF
3. ช่องโล่: PPS + GF
4. หมวกแกน: วัสดุประกอบคาร์บอรอนดัม
5หม้อ: เหล็กไร้ขัด ((3CR14)
6กล่องแม่เหล็ก: พลาสติกคัพซูล PPS
7- แหวนประทับ: EPDM
8อีเอ็มซี: เกรด 3
9เสียง: ≤ 60dB

อุปกรณ์ขับเคลื่อน (รวมถึงมอเตอร์)
1. หมุนขับเคลื่อน: พีพีเอส พลาสติก แคปซูลแม่เหล็ก
2สกรูและเน็ต: สแตนเลส SUS 304
3. มอเตอร์ขับ: มอเตอร์ DC brushless
4กรอบสายมอเตอร์: PPA GF
5. ตู้ปั๊ม: กล่องอลูมิเนียมแบบเจาะเจาะกับการพัดทรายและ anodizing + PE powder coating
6. แบรนเคท: เหล็ก
7กลมพับ: สแตนเลสสแตนเลส US 304
8. กันน้ําตามการจัดอันดับ IP68 (en60529)
9. เครื่องเชื่อม: 325304061AAH (พลั๊กที่ตรงกัน 325304061AMH)
10. กว้างของจมูก: 41 มม (1.61 นิ้ว)

คําแนะนําการติดตั้ง
ปั๊มชุด JP-BL43-426T เป็นปั๊มหลุดศูนย์กลางที่ต้องการปั๊มที่เต็มก่อน
ปั๊มที่ติดตั้งอยู่ในตําแหน่งต่ําสุดของระบบเพื่อให้แน่ใจว่าหมุน
ลงในของเหลว, หรือ เติมลมก่อนก่อนการเปิดไฟ
1: ปั๊มไม่ควรทํางานแห้ง แม้ว่ามันสามารถทํางานแห้งสําหรับ 15 นาที (หลังจาก 15 นาที
นาทีการทํางานแห้ง, มันจะหยุดโดยอัตโนมัติ), การทํางานแห้งจะสร้างเสียง,
การบดของแกนและกล่องแกน
2:ใช้ท่อเส้นผ่าตัดที่แนะนําในการเชื่อมต่อช่องเข้าปั๊ม หากคุณใช้เส้นผ่าตัดที่เล็ก
ทางเข้าปั๊มเชือก เนื่องจากแรงดันลบในปั๊ม, อากาศจากภายนอกเข้าง่ายขึ้น
ปั๊มผ่านท่อ, มันจะทําให้การปั๊มความประสิทธิภาพการทําลาย, และยังอากาศ
บุบบอลทําให้พั๊มเสียหาย
3: เมื่อมองจากทิศทางเข้าของปั๊มหมุนหมุนตามทิศทางนาฬิกา (ดูลูกศรบน
สายออก)
4: ปั๊มสามารถติดตั้งตั้งตามแนวตั้งหรือแนวราบ (ดูรูป 1)
ในแนวตั้ง ทางออกของเครื่องควรขึ้นไป
5:เพื่อหลีกเลี่ยงการทํางานแห้ง (อากาศติดอยู่ในหมุน)
จะตั้งตั้งหรือยืนอยู่ด้านบนของหมุน (ดูรูป 1)
6: ท่อที่เชื่อมต่อควรติดตั้งตั้งแน่น (หรือไม่มีเอลโค้ทใน 20 ซม.)
การออกของท่อออกไม่ควรใช้ที่ต่ํากว่า 90 องศา (ดูรูป 2)
7: ไม่สามารถใช้น้ําทะเลหรือปนเปื้อนหนักอื่น ๆ ที่มีปนเปื้อนเมล็ดพันธุ์ขนาดใหญ่ของเหลวเป็นเหลว
กลาง

■ปริมาตรอุณหภูมิ
1อุณหภูมิของของเหลวกลาง: -40°C ถึง +85°C (-40°F ถึง + 185°F)
2อุณหภูมิบริเวณทํางาน: -40°C ถึง +85°C (-40°F ถึง +185°F)
3อุณหภูมิการเก็บรักษา: -40°C ถึง +70°C (-40°F ถึง +158°F)
(สูงสุด 100 °C แต่จะทําให้อายุการใช้งานสั้นลง)
■ความดันระบบ
-0. 2 ถึง 2.5 บาร์ (100 °C (212 °F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงโดยใช้แรงดันระดับและ 36 °C ((86 °F) บรรยากาศ
ความร้อน
■ระยะความดัน
ปั๊มน้ําขนาด 24V ระยะทํางาน 18V - 32V
แม้ว่ามอเตอร์สามารถใช้ได้ในช่วงความกระชับกําลังและอุณหภูมิที่กว้างขวาง
ความดันและอุณหภูมิต่ําจะส่งผลต่ออายุการใช้งานของมอเตอร์, ปั๊มไม่สามารถ
ได้ถูกเผชิญกับรังสีความร้อนในบริเวณรอบตัว
น้ําเหลวกลาง: ผสมเหลว (น้ําที่มีน้ํากลีโคลต่ํากว่า 60%)
■ ปริมาตรไฟฟ้า


รูปแบบเครื่องเชื่อมและคุณสมบัติไฟฟ้าที่สอดคล้อง (ดูรูป 3)


■ ความสนใจ
1. อุณหภูมิบริเวณทํางาน: -40 °C - 120 °C ควรพยายามหลีกเลี่ยงใกล้เคียงกับเครื่องกระตุ้นสามองค์ประกอบ ระบบท่อการปล่อยก๊าซและเครื่องยนต์ระหว่างการติดตั้งรับประกันอุณหภูมิสภาพแวดล้อมการทํางาน.
2สถานที่ติดตั้งของปั๊มน้ําควรใกล้กับระดับน้ําต่ําเท่าที่จะทําได้ เพื่อขยายอายุการใช้งานของปั๊ม
3. กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมฝุ่นฝุ่นเป็นอันตรายที่จะลดอายุการใช้งาน
4. ให้ความสนใจในการบริสุทธิ์ของน้ํา, หลีกเลี่ยงการยับยั้งและ impeller-ล็อกเพื่อลดอายุการใช้งานของปั๊ม
■ ปริมาตรการทํางาน


■มิติภายนอก


การใช้งาน:
