เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ฉางโจวประเทศจีน |
| ชื่อแบรนด์: | Junqi |
| ได้รับการรับรอง: | CE, RoHs, REACH |
| หมายเลขรุ่น: | JQ42RBL / 42JMG50K |
| จำนวนสั่งซื้อขั้นต่ำ: | 5pcs |
|---|---|
| ราคา: | USD40-90/PC Negotiable |
| รายละเอียดการบรรจุ: | หีบ |
| เวลาการส่งมอบ: | 4 สัปดาห์หลังจากได้รับการชำระเงิน (ตามคำสั่งซื้อ) |
| เงื่อนไขการชำระเงิน: | T / T เวสเทิร์นยูเนี่ยน Paypal |
| สามารถในการผลิต: | 10,000set / เดือน |
| พิมพ์: | เครื่องยนต์ DC ไม่มีแปรง | หมายเลขรุ่น: | JQ42RBL/42JMG50K |
|---|---|---|---|
| ขนาดเฟรม: | 42 มม. | ประเภทที่คดเคี้ยว: | ดาว |
| แรงบิดสูงสุด: | 0.5Nm~5N.m | จำนวนเสา: | 8 |
| จำนวนเฟส: | 3 | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 24VDC |
| ความเร็วที่กำหนด: | 7.1~1,099รอบต่อนาที | การใช้งาน: | เรือ, รถยนต์, รถจักรยานไฟฟ้า, พัดลม, เครื่องใช้ไฟฟ้าภายในบ้าน, อุตสาหกรรมอัตโนมัติ |
| รูปร่าง: | กลม | ||
| เน้น: | มอเตอร์ลดเกียร์ 24v,42JMG50K,มอเตอร์ลดเกียร์ 5.0N.m |
||

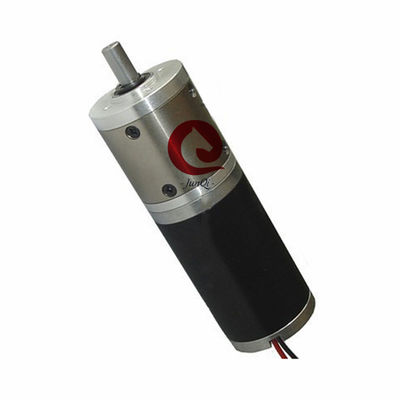

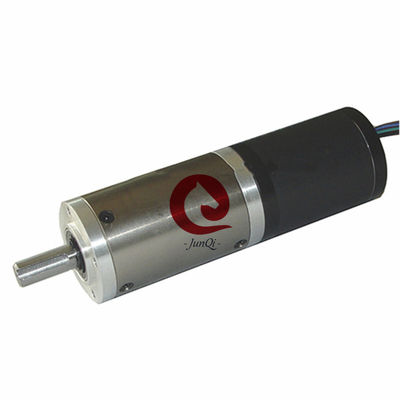

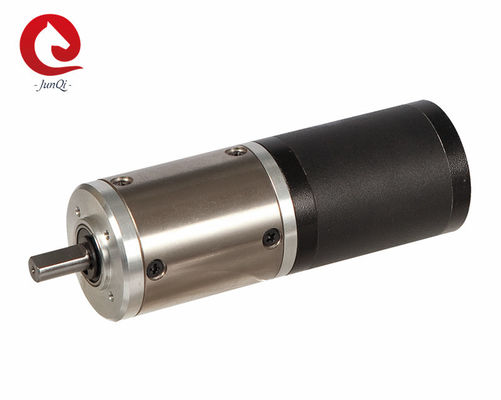

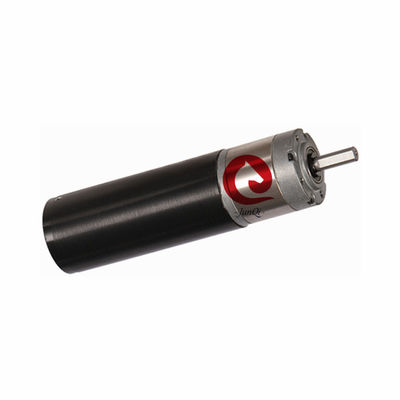

Dia 42mm กล่องเกียร์ดาวเคราะห์, ทอร์คขนาด 0.5Nm ~ 5.0Nm 24VDC 4000RPM JQ42RBL/42JMG50K เครื่องยนต์ลด
ลักษณะ:
ประสิทธิภาพสูงและเสียงเสียงต่ํา
อายุการใช้งานยาวนานและทนทาน
เหมาะสําหรับ DIY หรืองานเครื่องกล
แผนการไฟฟ้า:
| ประเภท | สี | หน้าที่ |
|
UL1007 AWG26 |
สีฟ้า | Vcc |
| สีเหลือง | ฮ่า | |
| สีน้ําตาล | Hb | |
| สีแดง | Hc | |
| สีเขียว | GND | |
|
UL1007 AWG22 |
สีแดง | ระยะ U |
| สีน้ําตาล | ขั้นตอนที่ 5 | |
| สีดํา | ระยะ W |
รายละเอียดของเครื่องขับรถ:
| รายการ | หน่วย | JQ42RBL30-2455 | JQ42RBL60-2454 |
| จํานวนเสา | 8 | 8 | |
| จํานวนระยะ | 3 | 3 | |
| ความดันเฉพาะ | VDC | 24 | 24 |
| ความเร็วที่ไม่มีภาระ | rpm | 5500 | 5400 |
| ความเร็วปริมาณ | rpm | 4000 | 4200 |
| ทอมปอร์ตระดับ | mN.m | 20 | 56 |
| พลังงานระดับ | W | 8.4 | 25 |
| ทอร์คสูงสุด | mN.m | 60 | 170 |
| ปัจจุบันสูงสุด | A | 1.7 | 4.4 |
| ความต้านทานเส้นต่อเส้น | ออห์ม @ 20 °C | 5.9 | 1.6 |
| อุปทานต่อเส้น | mH | 5.1 | 1.94 |
**หมายเหตุ: บนเป็นเครื่องยนต์มาตรฐาน เราสามารถออกแบบและผลิตตามความต้องการ!!
ขนาดกล:
ข้อมูลทางเทคนิคของมอเตอร์เกียร์ DC ที่ไม่มีแปรง:
ข้อมูล JQ42RBL30-2445 เครื่องยนต์
| อัตราการลด | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| จํานวนรถยนต์ | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| ความยาวของกล่องเกียร์ ((L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 | 66.3 | 66.3 | 66.3 | 66.3 |
| ความเร็วที่ไม่มีภาระ | rpm | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9.7 |
| ความเร็วปริมาณ | rpm | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9.0 | 7.1 |
| ทอมปอร์ตระดับ | N.m | 0.07 | 0.09 | 0.24 | 0.31 | 0.39 | 0.82 | 1.0 | 1.3 | 1.7 | 2.8 | 3.5 | 4.5 | 5 | 5 |
|
ขนาดสูงสุดของภาระ ไม่นานแล้ว |
N.m | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
ข้อมูล JQ33RBL80-2490 เครื่องยนต์
| อัตราการลด | 3.8 | 4.9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| จํานวนรถยนต์ | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| ความยาวของกล่องเกียร์ ((L) | mm | 35.2 | 35.2 | 45.7 | 45.7 | 45.7 | 56.0 | 56.0 | 56.0 | 56.0 | 66.3 |
| ความเร็วที่ไม่มีภาระ | rpm | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| ความเร็วปริมาณ | rpm | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| ทอมปอร์ตระดับ | N.m | 0.19 | 0.25 | 0.68 | 0.86 | 1.1 | 2.3 | 2.9 | 3.7 | 4.7 | 5 |
|
ขนาดสูงสุดของภาระ ไม่นานแล้ว |
N.m | 1.5 | 1.5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
เราสามารถให้บริการเพิ่มเติมได้
ถ้ามอเตอร์นี้ไม่ตรงกับคําขอของคุณ. กรุณารู้สึกอิสระที่จะติดต่อเรา, เราสามารถทําลูกหมุนที่กําหนดเอง / การล่อ / การติดตั้ง flange / สายเคเบิล / เครื่องเชื่อม.เราจะทํางานร่วมกับคุณและทีมงานของคุณ เพื่อออกแบบมอเตอร์ที่เหมาะสมกับความต้องการของแอปพลิเคชั่นของคุณวิศวกรรมและการสนับสนุนทั้งหมดจะทําในบ้าน
บริการอุปกรณ์เสริม: เบรก, เครื่องเชื่อม, Encoder
การออกแบบตามความต้องการ: การลวดแบบตามความต้องการ, แฟลนจ์ตามความต้องการ, แกนตามความต้องการ....
FAQ:
Q: เวลานําของคําสั่งเป็นเวลานานแค่ไหน?
A: เวลานํา: 4 สัปดาห์หลังจากได้รับเงินฝาก
คําถาม: การประกันการค้าของคุณคืออะไร?
A:100% การคุ้มครองคุณภาพสินค้า
การป้องกันการส่งสินค้าในเวลา 100%
การคุ้มครองการชําระเงิน 100% สําหรับยอดเงินที่คุ้มครอง
Q: MOQ คืออะไร?
A: 5PCS สั่งเล็ก ยินดีต้อนรับ
Q: คุณทําสินค้าตามต้องการหรือไม่?
A: ใช่ เรายอมรับมัน
ถาม: เรื่องหลังการขาย ซีเรียฟ?
A: บริการหลังการขาย 24 / 7
Q: ระดับคุณภาพของสินค้าของคุณคืออะไร?
ตอบ: เราผลิตคุณภาพดี ไม่ยอมผลิตคุณภาพต่ํา
NEMA17 BLDC เครื่องยนต์:
