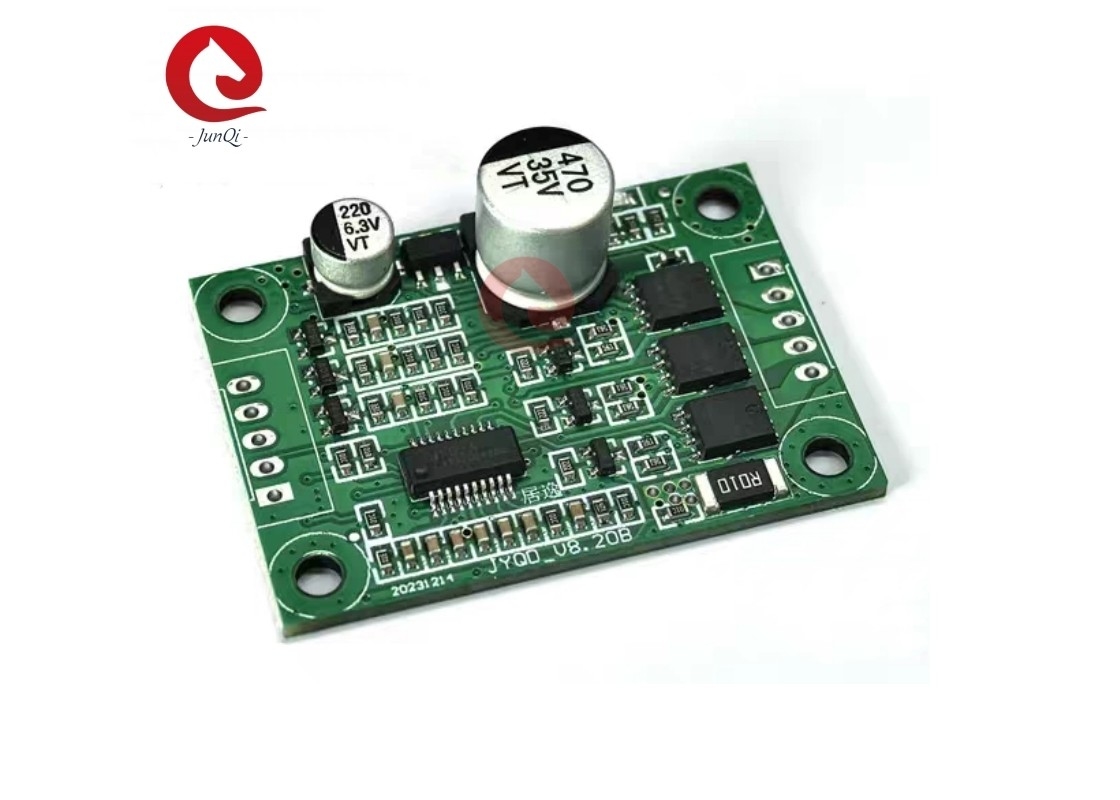

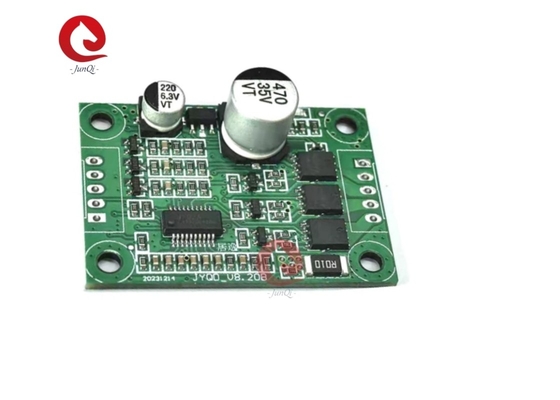

5V ~ 28VDC แม็กซ์ 5A คันขับ JYQD_V8.20B สําหรับไม่มีฮอลล์ BLDC มอเตอร์

รายละเอียดสินค้า:

สถานที่กำเนิด:	ประเทศจีน
ชื่อแบรนด์:	Junqi
ได้รับการรับรอง:	TS16949,ISO9001, ISO14001,CE, ISO14001
หมายเลขรุ่น:	JYQD_V8.20B

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	5 ชิ้น (มีตัวอย่าง)
ราคา:	USD7-USD5/PC
รายละเอียดการบรรจุ:	ชุดเพื่อการส่งออก
เวลาการส่งมอบ:	ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้
เงื่อนไขการชำระเงิน:	T / T, Western Union, Paypal
สามารถในการผลิต:	1,000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

รุ่น NO.:	JYQD_V8.20B	ประเภท:	บอร์ดขับเคลื่อน BLDC
โลตติจ์ทํางาน:	5VDC ~ 28VDC	กระแสไฟสูงสุด:	5A
การป้องกันแรงดันไฟเกิน:	ใช่	การป้องกันแรงดันไฟฟ้าต่ำ:	ใช่
เอาต์พุตสัญญาณพัลส์ความเร็ว:	ใช่	การควบคุมความเร็วของแรงดันไฟฟ้าแบบอะนาล็อก:	0-5V
ยี่ห้อ:	เจือนเคอิ
เน้น:	5V Brushless DC Motor Driver Board เครื่องขับขี่เครื่องยนต์ , 28VDC บอร์ดขับเครื่องยนต์ DC ไม่มีแปรง , 5A บอร์ดเครื่องขับเครื่องจักร DC ที่ไม่มีแปรง

ระยะความแรงงานขนาดใหญ่ใหม่ 5V ~ 28VDC, แม็กซ์ 5A บอร์ดขับ JYQD_V8.20B สําหรับ Without Hall BLDC Motor

ข้อมูลทางเทคนิค:

รุ่น	JYQD_V8.20B
โลเตจการทํางาน	5VDC ~ 28VDC
ปัจจุบันสูงสุด	5A
กระแสการทํางาน	< 5A
การควบคุมความเร็ว PWM	ความถี่ PWM:1-20KHz ระยะเวลาทํางาน 0-100%
การป้องกัน UV/LV	ใช่
อุณหภูมิการทํางาน	-20°C ~ 85°C
ระบบควบคุมความแรงกดแบบแอนาลอก	0-5V
การออกสัญญาณความเร็ว	ใช่

หมายเหตุการใช้งาน:

1. ยืนยันว่าปริมาตรแรงดันและพลังงานของมอเตอร์ไม่เกินระยะของบอร์ดคนขับตามที่กําหนด
2. บอร์ดขับขี่นี้ใช้สําหรับมอเตอร์ brushless sensorless 3 ขั้นตอน แต่ไม่เหมาะสําหรับมอเตอร์ brushless sensorless 3 ขั้นตอนทั้งหมดโดยตรง หากผลขับขี่ไม่ดี (เช่นการเริ่มต้น jitterการย้อนหลังปัจจุบันแรงทํางานของมอเตอร์ไม่มีภาระมากเกินไป ความเร็วไม่มั่นคง ประสิทธิภาพต่ํา และไม่สามารถเริ่มต้นด้วยภาระ) ลูกค้าสามารถปรับความต้านทานและความจุของบอร์ดไดรฟอร์ตามสถานการณ์จริง เพื่อให้เกิดผลการขับขี่ที่ดีที่สุด (ติดต่อเรา, เราจะให้การสนับสนุนทางเทคนิค)
3. JYQD-V8.20B บอร์ดไดรฟ์เป็นบอร์ดเปล่าโดยไม่มีบ้านและ heatsink. ถ้าพลังงานของมอเตอร์ต่ํากว่า 36W,มันไม่จําเป็นต้องเพิ่ม heatsink,มันเพียงแค่จําเป็นต้องให้แน่ใจว่าอากาศปกติและดีการปิดถ้าพลังงานของมอเตอร์มากกว่า 36W มันต้องเพิ่ม heatsink
4. กรุณาสังเกตว่า JYQD-V8.20B บอร์ดไดรเวอร์ไม่มีการป้องกันการเชื่อมต่อแบบกลับมันจะทําลายบอร์ดไดรเวอร์อย่างถาวรถ้าการเชื่อมต่อ polarity กลับ
5. สนามออก 5V บนบอร์ดคนขับห้ามเชื่อมอุปกรณ์ภายนอก. มันสามารถใช้ได้เฉพาะกับพอนติโอเมตรภายนอกและสวิทช์ของบอร์ดสําหรับการควบคุมความเร็วและการย้อนหลัง
6. หน่วยปลาย M ลงบนพานขับ JYQD-V8.20B คือสัญญาณออกแรงผลักดันความเร็วของมอเตอร์ (ผลิตผลักดัน-ดึง) และกระแสผลิตสูงสุดต่ํากว่า 5mA

แผนการเชื่อมต่อ:

5V ~ 28VDC แม็กซ์ 5A คันขับ JYQD_V8.20B สําหรับไม่มีฮอลล์ BLDC มอเตอร์ 1

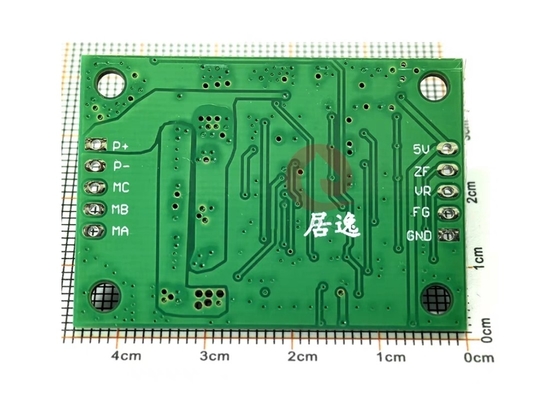

1.สนามควบคุม

5 วอลต์ ----- กระแสไฟฟ้าออกภายในพานไดรเวอร์ ใช้เฉพาะในการควบคุมความเร็วของพอนติโอเมตรและสวิตช์ และการเลื่อนย้อน

Z/F---- การหมุนจุดควบคุมทิศทาง การเชื่อมต่อ 5V ระดับสูงหรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้า การเชื่อมต่อ 0 V ระดับต่ําหรือเชื่อมต่อกับ GND คือทิศทางกลับ

VR ----Port การควบคุมความเร็ว. ความแรงกดแบบแอนาล็อก การควบคุมความเร็วเส้น 0.1v -5V, ความต้านทานการเข้าคือ 20K Ohm,เชื่อมต่อกับ GND เมื่อการควบคุมความเร็ว PWM การเข้า, ความถี่ PWM:1-20KHZ; วงจรการทํางาน 0-100%

GND® ใช้สําหรับการควบคุมภายในพานขับเคลื่อน

2. พานไฟฟ้า

MA ---- มอเตอร์เฟส A

MB ---- โมเตอร์เฟส B

MC---- โมเตอร์เฟส C

GND --- DC-

VCC----DC +

3. ใช้สายไฟที่ป้องกัน หากบอร์ดคนขับอยู่ห่างจากมอเตอร์มากกว่า 50 ซม.

4. ระยะทางของพอร์ตควบคุม: 2.54 มิลลิเมตร ระยะทางของพอร์ตพลังงาน:2.54 มม.

5. ให้ความสนใจกับการปิดระหว่าง MOSFET คนขับและ heatsink หรือแผ่นการติดตั้ง

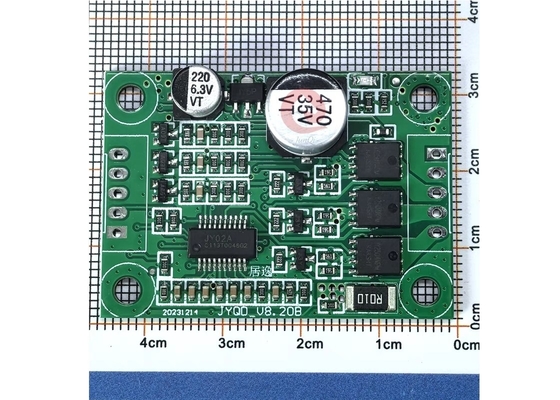

การวาดมิติ:

แท็ก:
