เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | JUYI |
| ได้รับการรับรอง: | CE, |
| หมายเลขรุ่น: | JYQD-V8.5E |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | PE ถุง + กล่อง |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Paypal |
| สามารถในการผลิต: | 10000sets / เดือน |

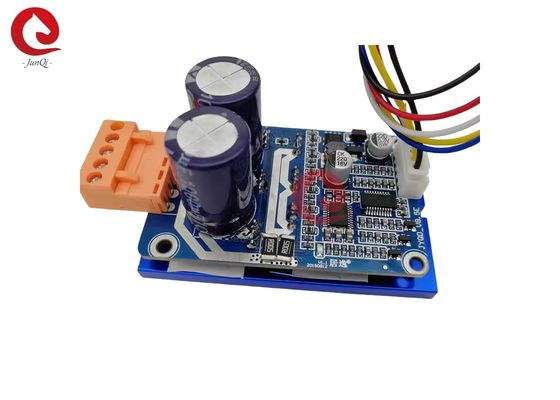

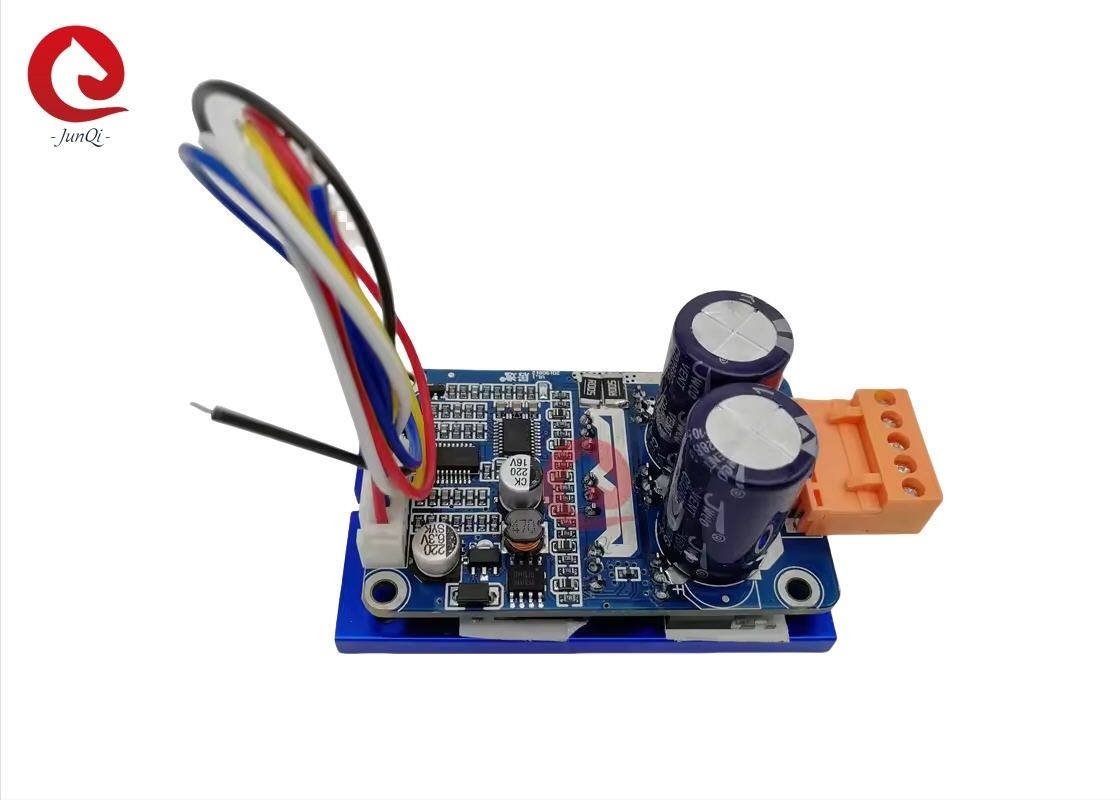

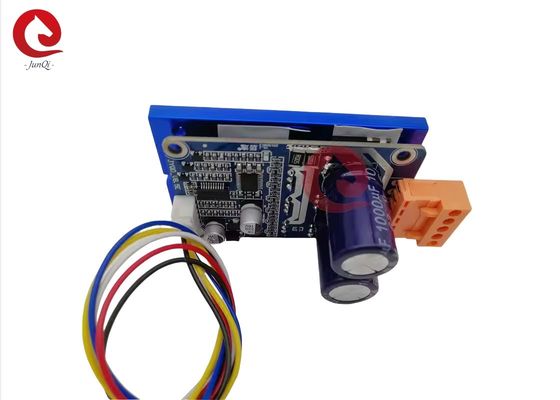

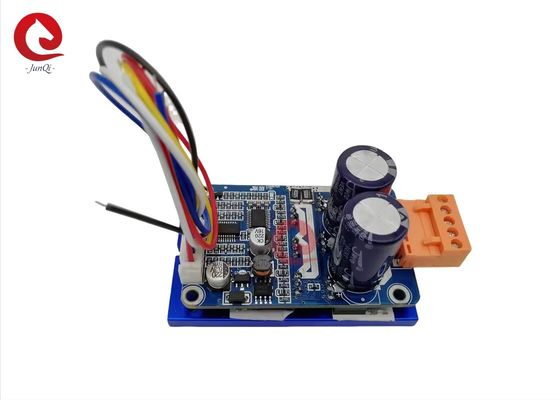

| ชื่อสินค้า: | บอร์ดขับเครื่องยนต์ DC ที่ไม่มีแปรง | โลตติจ์ทํางาน: | 18-50VDC |
|---|---|---|---|
| กระแสไฟสูงสุด: | 15A | กระแสการทํางาน: | 15A |
| การควบคุมความเร็ว PWM: | ความถี่ PWM: 1-20KHz, รอบการทำงาน 0-100% | การควบคุมความเร็วของแรงดันไฟฟ้าแบบอะนาล็อก: | 0-5V |
| ไร้แปรงถ่าน: | สำหรับมอเตอร์ DC แบบไร้สติ | การสนับสนุนทางเทคนิค: | ใช่ |
| สี: | สีฟ้า | เอาต์พุตสัญญาณพัลส์ความเร็ว: | ใช่ |
| เน้น: | บอร์ดควบคุมมอเตอร์ Dc ไร้แปรงถ่าน V8.5E,บอร์ดควบคุมมอเตอร์ Dc 3 เฟส,ตัวควบคุมมอเตอร์ BLDC ฮีทซิงค์ |
||
| 1. ยืนยันว่าปริมาตรแรงดันและพลังงานของมอเตอร์ไม่เกินระยะของบอร์ดผู้ขับตามที่กําหนด |
|
2. บอร์ดขับขี่นี้ใช้สําหรับมอเตอร์ brushless sensorless 3 ขั้นตอน แต่ไม่เหมาะสําหรับมอเตอร์ brushless sensorless 3 ขั้นตอนทั้งหมดโดยตรง หากผลขับขี่ไม่ดี (เช่นการเริ่มต้น jitterการย้อนหลัง, กระแสทํางานของมอเตอร์ไม่มีภาระใหญ่เกินไป, ความเร็วไม่คง, ประสิทธิภาพต่ํา, และไม่สามารถเริ่มต้นกับภาระ.) ลูกค้าสามารถปรับความต้านทานและความจุของบอร์ดขับรถตามสถานการณ์จริง เพื่อให้เกิดผลการขับรถที่ดีที่สุด (ดูข้อแนบเพื่อวิธีการปรับ)
|
|

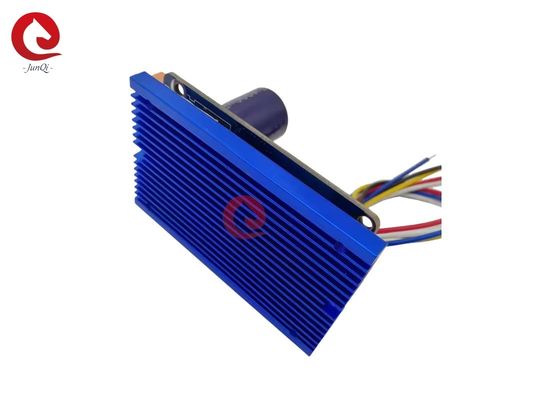

3. JYQD-V8.3E การขับขี่บอร์ดเป็นบอร์ดเปล่าโดยไม่มีบ้านและ heatsink หากกําลังของมอเตอร์ต่ํากว่า 60Wมันเพียงแค่จําเป็นต้องให้แน่ใจว่าอากาศปกติและดีการปิด. หากพลังงานของมอเตอร์มากกว่า 60W, มันต้องเพิ่ม heatsink เหมือนแผนภูมิด้านล่าง
|
| เลขรุ่น | JYQD-V8.5E |
| อุณหภูมิการทํางาน | -20°85°C |
| โลตติจ์ทํางาน | 18V-50V |
| ความแรงสูงสุด | 15A |
| Cont.กระแสการทํางาน | 15A |
| ·การควบคุมความเร็ว PWM | ความถี่ PWM:1-20KHZ วงจรทํางาน 0-100% |
| ระบบควบคุมความแรงกดแบบแอนาลอก | 0-5V |
| การป้องกัน UV / L.V. | ใช่ |
| การออกสัญญาณความเร็ว | ใช่ |
| 5V | ความดันออกภายในพานขับ |
| M | ประตูออกสัญญาณแรงผลักดันความเร็วของมอเตอร์ สัญญาณแรงผลักดัน 5 วอลต์ |
| Z/F | การเชื่อมต่อ 5V ระดับสูงหรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้า การเชื่อมต่อ 0 V ระดับต่ําหรือเชื่อมต่อกับ GND คือทิศทางกลับ |
| VR | สนามควบคุมความเร็ว ความดันแบบแอนาล็อก การควบคุมความเร็วแบบเส้น 0.1v -5V ความต้านทานการเข้า 20K Ohm,เชื่อมต่อกับ GND เมื่อการควบคุมความเร็ว PWM การเข้า ความถี่ PWM:1-20KHZ; วงจรทํางาน 0-100% |
| GND | ใช้สําหรับการควบคุมภายในพานขับเคลื่อน |
| MA | โมเตอร์เฟส A |
| MB | ขั้นตอนการขับเคลื่อน B |
| เอ็มซี | ขั้นตอนการขับเคลื่อน C |
| GND | ดีซี... |
| VCC | DC + |
