เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | JUYI |
| ได้รับการรับรอง: | CE, |
| หมายเลขรุ่น: | JYQD-V8.5E |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | PE ถุง + กล่อง |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Paypal |
| สามารถในการผลิต: | 10000sets / เดือน |

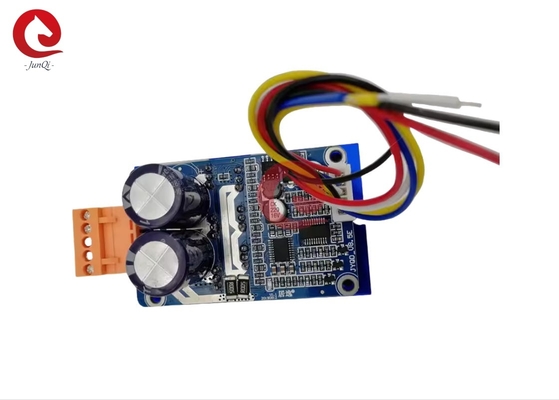

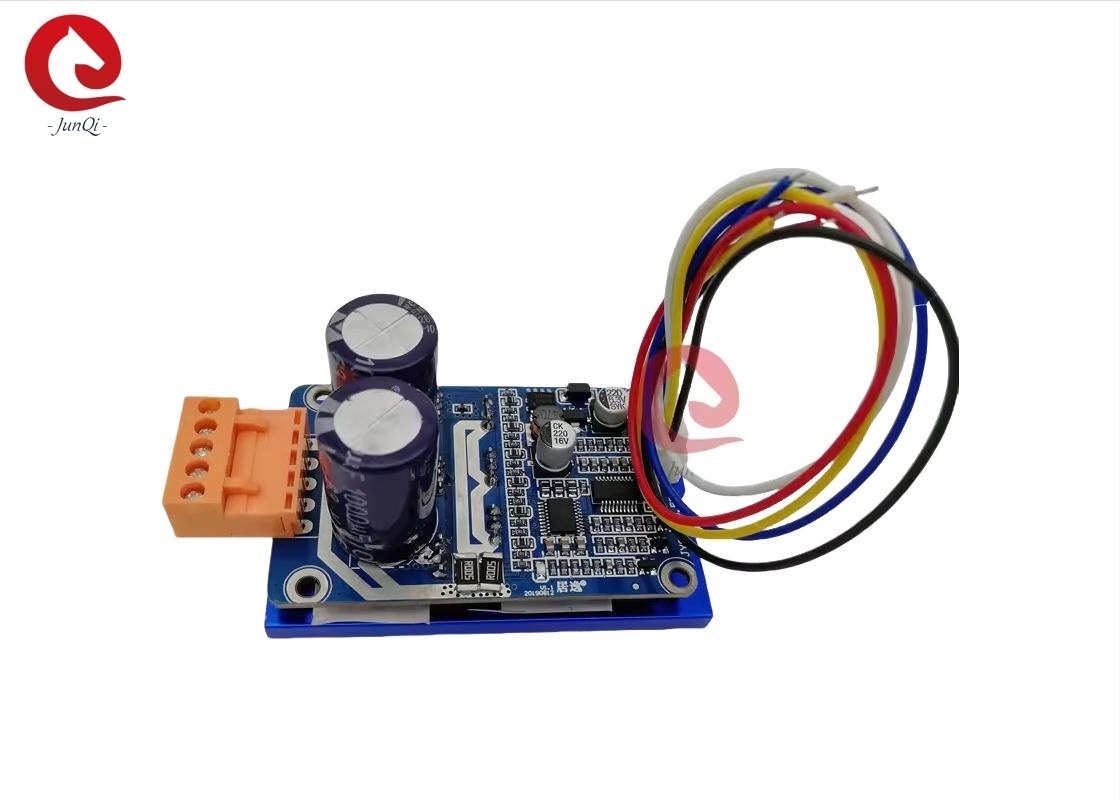

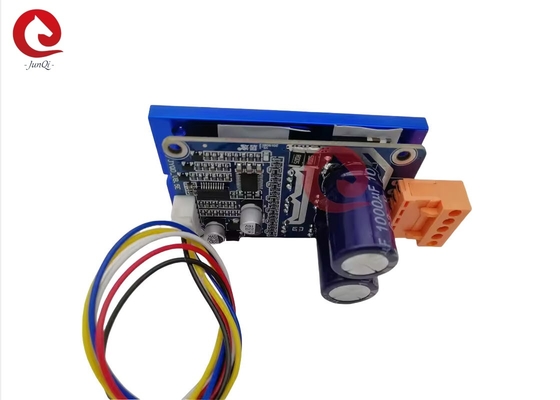

| ชื่อสินค้า: | บอร์ดขับเครื่องยนต์ DC ที่ไม่มีแปรง | โลตติจ์ทํางาน: | 18-50VDC |
|---|---|---|---|
| กระแสไฟสูงสุด: | 15A | กระแสการทํางาน: | 15A |
| การควบคุมความเร็ว PWM: | ความถี่ PWM: 1-20KHz, รอบการทำงาน 0-100% | การควบคุมความเร็วของแรงดันไฟฟ้าแบบอะนาล็อก: | 0-5V |
| ไร้แปรงถ่าน: | สำหรับมอเตอร์ DC แบบไร้สติ | การสนับสนุนทางเทคนิค: | ใช่ |
| สี: | สีฟ้า | เอาต์พุตสัญญาณพัลส์ความเร็ว: | ใช่ |
| เน้น: | บอร์ดควบคุม Dc แบบไม่มีแปรงฮีทซิงค์,สายเชื่อมต่อบอร์ดไดรเวอร์ Brushless Dc,มอเตอร์ DC ไร้แปรงถ่าน 500W |
||
| 1. ยืนยันว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังไฟของมอเตอร์ไม่เกินช่วงของบอร์ดขับตามที่ระบุ |
|
2. บอร์ดขับนี้ใช้สำหรับมอเตอร์แบบไร้แปรงถ่าน 3 เฟสแบบไม่มีเซ็นเซอร์ แต่ไม่เหมาะสำหรับมอเตอร์แบบไร้แปรงถ่าน 3 เฟสแบบไม่มีเซ็นเซอร์ทั้งหมดโดยตรง หากเอฟเฟกต์การขับขี่ไม่ดี (เช่น การสั่นสะเทือนในการเริ่มต้น การย้อนกลับ กระแสไฟทำงานแบบไม่มีโหลดของมอเตอร์มีขนาดใหญ่เกินไป ความเร็วไม่เสถียร ประสิทธิภาพต่ำ และไม่สามารถเริ่มต้นได้ด้วยโหลด) ลูกค้าสามารถปรับความต้านทานและความจุของบอร์ดขับตามสถานการณ์จริงเพื่อให้ได้เอฟเฟกต์การขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับ)
|
|

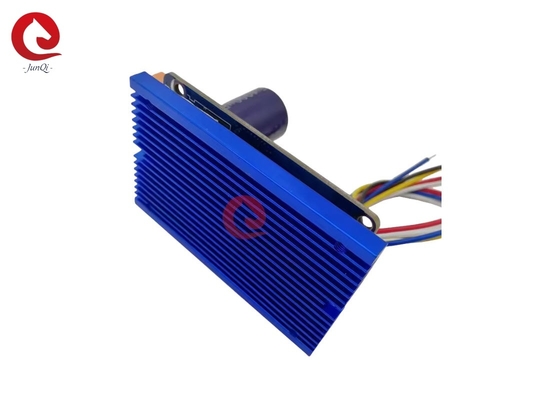

3. บอร์ดขับ JYQD-V8.3E เป็นบอร์ดเปล่าที่ไม่มีตัวเรือนและฮีทซิงค์ หากกำลังไฟของมอเตอร์ต่ำกว่า 60W ไม่จำเป็นต้องเพิ่มฮีทซิงค์ เพียงแค่ต้องแน่ใจว่ามีการระบายอากาศตามปกติและฉนวนที่ดี หากกำลังไฟของมอเตอร์มากกว่า 60W จะต้องเพิ่มฮีทซิงค์ตามแผนภาพด้านล่าง
|
| หมายเลขรุ่น | JYQD-V8.5E |
| อุณหภูมิในการทำงาน | -20—85℃ |
| แรงดันไฟฟ้าในการทำงาน | 18V-50V |
| กระแสไฟสูงสุด | 15A |
| กระแสไฟทำงานต่อเนื่อง | 15A |
| · การควบคุมความเร็ว PWM | ความถี่ PWM:1-20KHZ; รอบการทำงาน 0-100% |
| การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก | 0-5V |
| การป้องกัน O.V / L.V | ใช่ |
| เอาต์พุตสัญญาณพัลส์ความเร็ว | ใช่ |
| 5V | แรงดันไฟฟ้าเอาต์พุตภายในบอร์ดขับ |
| M | พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V |
| Z/F | พอร์ตควบคุมทิศทางการหมุน เชื่อมต่อระดับสูง “5V” หรือไม่เชื่อมต่อคือทิศทางไปข้างหน้า เชื่อมต่อระดับต่ำ 0 V หรือเชื่อมต่อกับ GND คือทิศทางย้อนกลับ |
| VR | พอร์ตควบคุมความเร็ว การควบคุมความเร็วเชิงเส้นแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V ความต้านทานอินพุตคือ 20K โอห์ม เชื่อมต่อกับ GND เมื่ออินพุตการควบคุมความเร็ว PWM, ความถี่ PWM:1-20KHZ; รอบการทำงาน 0-100% |
| GND | ใช้สำหรับการควบคุมภายในบอร์ดขับ |
| MA | เฟสมอเตอร์ A |
| MB | เฟสมอเตอร์ B |
| MC | เฟสมอเตอร์ C |
| GND | DC- |
| VCC | DC + |
