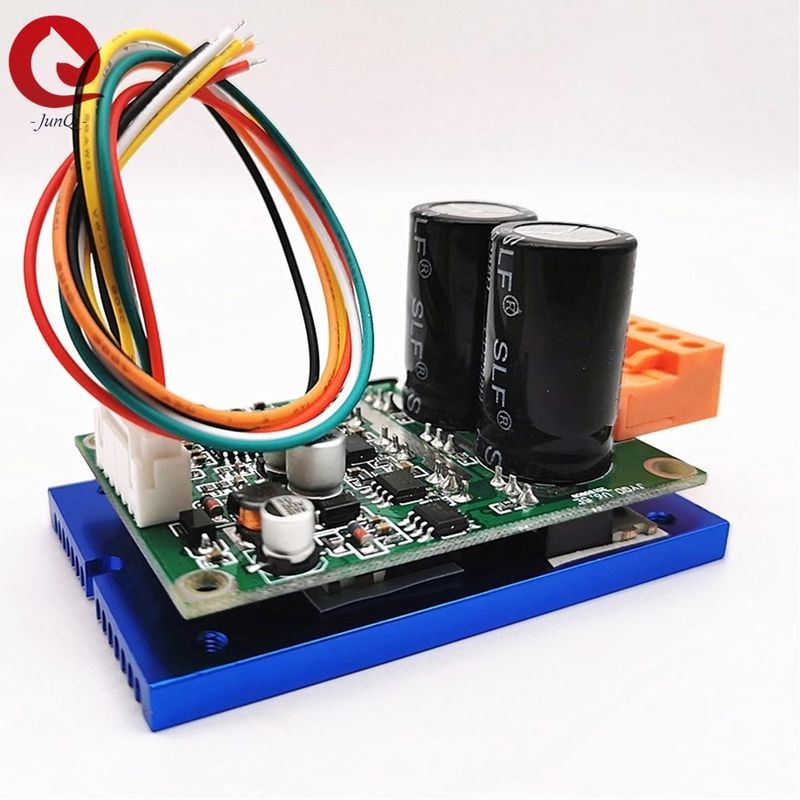

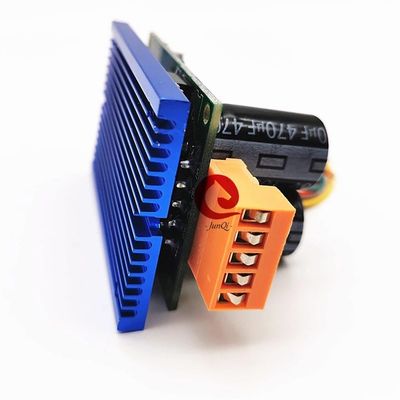

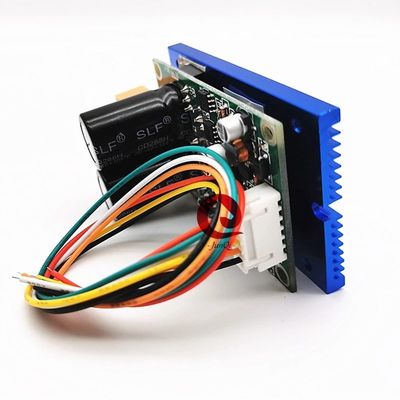

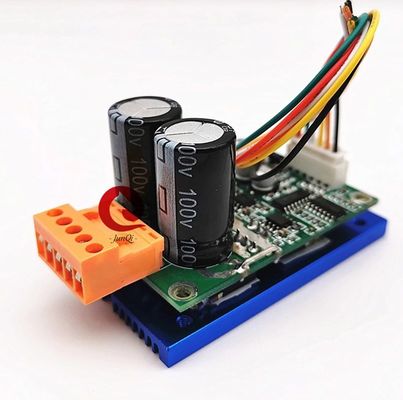

36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ

36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ

  • 36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ
  • 36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ
  • 36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ
  • 36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ
36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: JUYI
ได้รับการรับรอง: CE,
หมายเลขรุ่น: JYQD-V6.5E
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: Negotiable
รายละเอียดการบรรจุ: PE ถุง + กล่อง
เวลาการส่งมอบ: 5-10 วัน
เงื่อนไขการชำระเงิน: T / T, L / C, Paypal
สามารถในการผลิต: 10000sets / เดือน
ติดต่อ
รายละเอียดสินค้า
ชื่อผลิตภัณฑ์: บอร์ดไดร์เวอร์มอเตอร์ Brushless Dc แรงดันไฟฟ้าที่ใช้งาน: 36VDC-72VDC
แม็กซ์ปัจจุบัน: 16A ทำงานปัจจุบัน: 15A
การควบคุมความเร็ว PWM: PWM frequency:1-20KHZ; ความถี่ PWM: 1-20KHZ; Duty cycle 0-100% รอบการทำงาน 0 การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก: 0-5V
brushless: สำหรับมอเตอร์ dc แบบไม่มีเซนเซอร์ การสนับสนุนทางเทคนิค: ใช่
สี: เขียว

JYQD-V6.5E 36-72VDC 15A บอร์ดควบคุมมอเตอร์ BLDC ปัจจุบันสำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์





36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ 0

หมายเลขรุ่น: JYQD-V6.5E
อุณหภูมิในการทำงาน: -20—85 ℃
แรงดันไฟฟ้า: 36V-72V DC
ต่อการทำงานปัจจุบัน: 15A
•การควบคุมความเร็ว PWM: ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%
การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก: 0-5V
การป้องกัน OV / LV: ใช่
เอาต์พุตสัญญาณพัลส์ความเร็ว: ใช่

หมายเหตุการใช้งาน:

1. โปรดตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุไว้

2. บอร์ดไดรเวอร์มอเตอร์ BLDC นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟสโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง)

3. บอร์ดไดรเวอร์ JYQD-V6.5E เป็นบอร์ดเปล่าไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 100W ไม่จำเป็นต้องเพิ่มฮีทซิงค์จำเป็นต้องมีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีเท่านั้นหากกำลังของมอเตอร์มากกว่า 100W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง

4. โปรดทราบว่าบอร์ดไดรเวอร์ JYQD-V6.5E ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อขั้วย้อนกลับ

5. พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอกใช้ได้กับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดสำหรับการควบคุมความเร็วและการถอยหลังเท่านั้น

6. เทอร์มินัล“ Signal” บนบอร์ดไดรเวอร์ JYQD-V6.5E คือสัญญาณพัลส์เอาท์พุตความเร็วมอเตอร์ (เอาต์พุตแบบพุช - พูล) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA

36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ 1

ไดอะแกรมไดร์เวอร์ไดอะแกรมไดร์เวอร์พร้อมฮีทซิงค์



แผนภาพการเดินสายไฟ

36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ 2
5V ----- แรงดันขาออกภายในของบอร์ดไดรเวอร์
สัญญาณ ---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V

1. พอร์ตควบคุม
Z / F---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ
VR---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100%
GND- ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์
แรงบิด- สำหรับการใช้งานการปรับแรงบิดเริ่มต้นตรวจสอบให้แน่ใจว่าได้ถอดตัวต้านทานสำหรับแรงบิดคงที่บนบอร์ดก่อนใช้ฟังก์ชันนี้ (ติดต่อเราหากคุณต้องการใช้ฟังก์ชันนี้ก่อนใช้งาน)

2. พอร์ตพลังงาน
MA มอเตอร์เฟส A
ลบ มอเตอร์เฟส B
พิธีกร มอเตอร์เฟส C
GND กระแสตรง-
วีซีซี DC +
3. ใช้สายไฟที่มีฉนวนหุ้มหากแผงควบคุมมีระยะห่างจากมอเตอร์มากกว่า 50 ซม. มิฉะนั้นอาจทำให้การขับขี่ผิดปกติส่งผลต่อการใช้งานปกติ

4. ระยะพอร์ตควบคุม: 2.54 มม., ระยะพอร์ตเพาเวอร์: 3.96 มม

5. ให้ความสนใจกับฉนวนระหว่างมอสเฟตไดรเวอร์กับฮีทซิงค์หรือแผ่นติดตั้ง


การวาดภาพมิติ
36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ 3

36-72V JUYI Tech JYQD-V6.5E bldc motor driver board สำหรับมอเตอร์ BLDC แบบไม่มีเซ็นเซอร์พร้อมฮีทซิงค์ขั้วต่อและสายไฟ 4
เราสามารถจัดหาชุดเสริมพิเศษเช่นเพิ่มฮีทซิงค์สายเชื่อมต่อ
