เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | JUYI |
| ได้รับการรับรอง: | CE, |
| หมายเลขรุ่น: | JYQD-V6.5E |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | PE ถุง + กล่อง |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Paypal |
| สามารถในการผลิต: | 10000sets / เดือน |

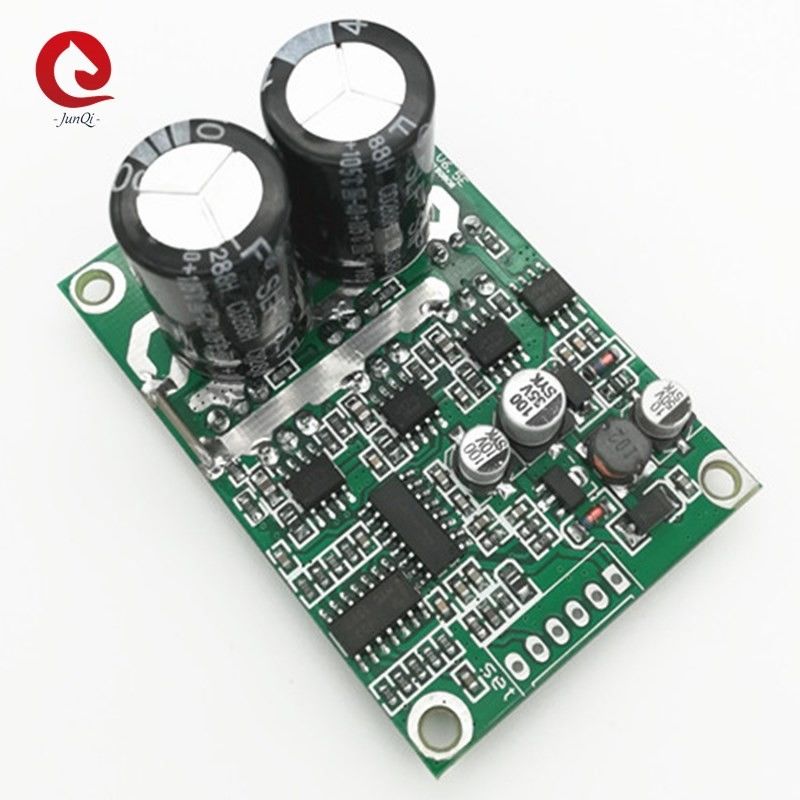

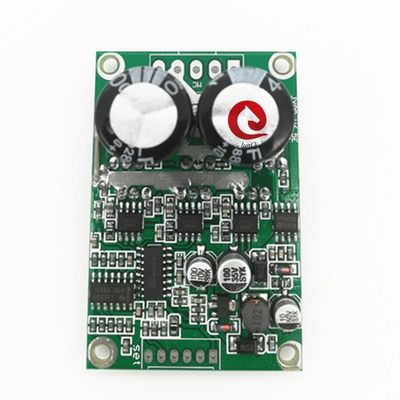

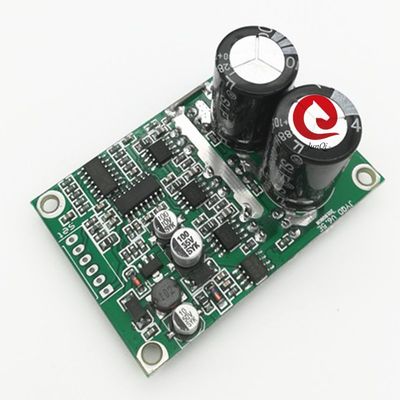

| ชื่อผลิตภัณฑ์: | บอร์ดไดร์เวอร์มอเตอร์ Brushless Dc | แรงดันไฟฟ้าที่ใช้งาน: | 36VDC-72VDC |
|---|---|---|---|
| แม็กซ์ปัจจุบัน: | 16A | ทำงานปัจจุบัน: | 15A |
| การควบคุมความเร็ว PWM: | PWM frequency:1-20KHZ; ความถี่ PWM: 1-20KHZ; Duty cycle 0-100% รอบการทำงาน 0 | การควบคุมความเร็วแรงดันไฟฟ้าแบบอะนาล็อก: | 0-5V |
| brushless: | สำหรับมอเตอร์ dc แบบไม่มีเซนเซอร์ | การสนับสนุนทางเทคนิค: | ใช่ |
| สี: | เขียว | ||
| เน้น: | เครื่องควบคุมมอเตอร์ Bldc สามเฟส,ขนาดเล็ก Bldc เครื่องควบคุมมอเตอร์,15A Bldc เครื่องควบคุมมอเตอร์ |
||
| หมายเหตุการใช้งาน: |
|
1. โปรดตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุไว้ |
|
2. บอร์ดไดรเวอร์มอเตอร์ BLDC นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟสโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง)
|
|
3. บอร์ดไดรเวอร์ JYQD-V6.5E เป็นบอร์ดเปล่าไม่มีตัวเครื่องและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 100W ไม่จำเป็นต้องเพิ่มฮีทซิงค์จำเป็นต้องมีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีเท่านั้นหากกำลังของมอเตอร์มากกว่า 100W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง |
|
4. โปรดทราบว่าบอร์ดไดรเวอร์ JYQD-V6.5E ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อขั้วย้อนกลับ
|
|
5. พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอกใช้ได้กับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดสำหรับการควบคุมความเร็วและการถอยหลังเท่านั้น |
|
6. เทอร์มินัล“ Signal” บนบอร์ดไดรเวอร์ JYQD-V6.5E คือสัญญาณพัลส์เอาท์พุตความเร็วมอเตอร์ (เอาต์พุตแบบพุช - พูล) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA |
| Z / F---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ |
| VR---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| GND- ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์ |
| แรงบิด- สำหรับการใช้งานการปรับแรงบิดเริ่มต้นตรวจสอบให้แน่ใจว่าได้ถอดตัวต้านทานสำหรับแรงบิดคงที่บนบอร์ดก่อนใช้ฟังก์ชันนี้ (ติดต่อเราหากคุณต้องการใช้ฟังก์ชันนี้ก่อนใช้งาน) |

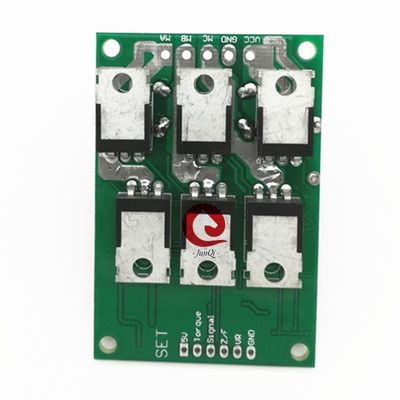

| MA | มอเตอร์เฟส A |
| ลบ | มอเตอร์เฟส B |
| พิธีกร | มอเตอร์เฟส C |
| GND | กระแสตรง- |
| วีซีซี | DC + |
