เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | JUYI |
| ได้รับการรับรอง: | CE,ROHS, UL |

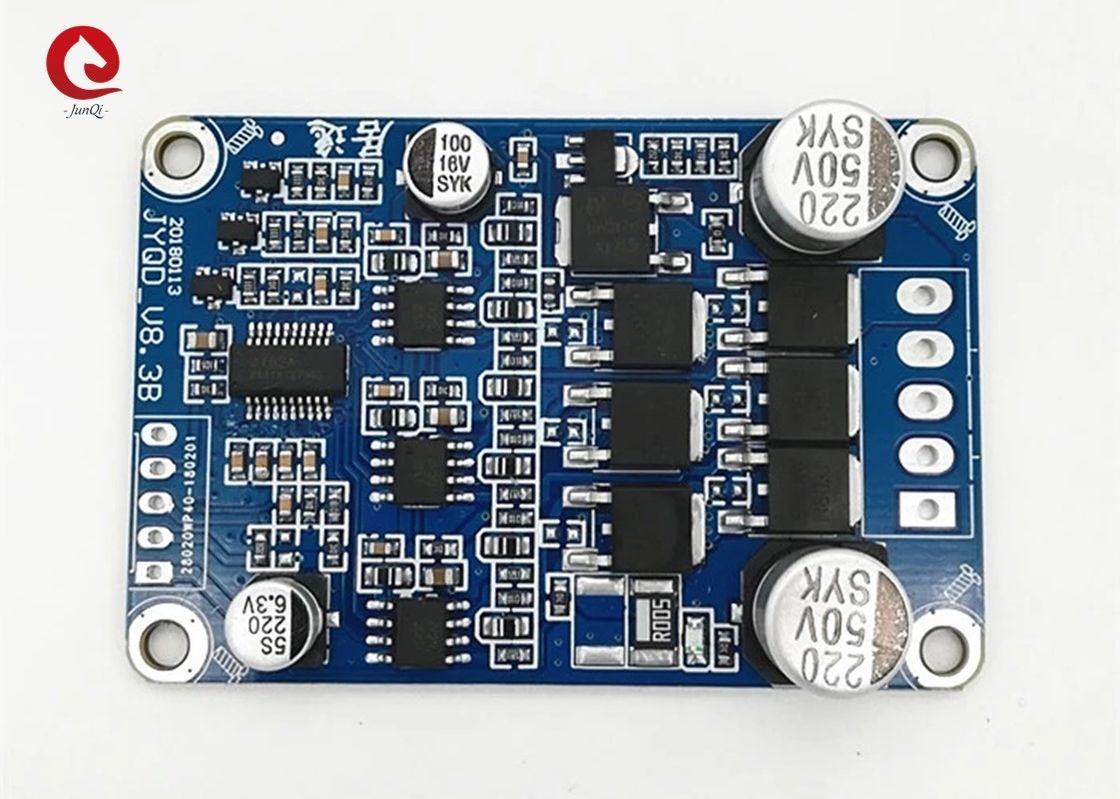

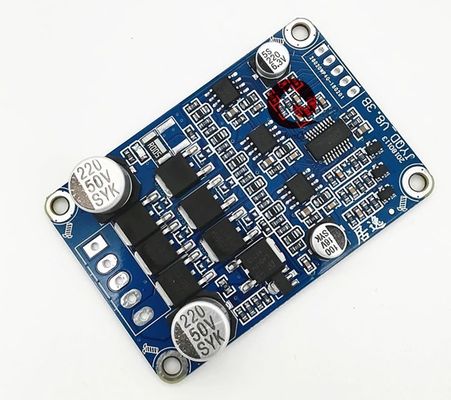

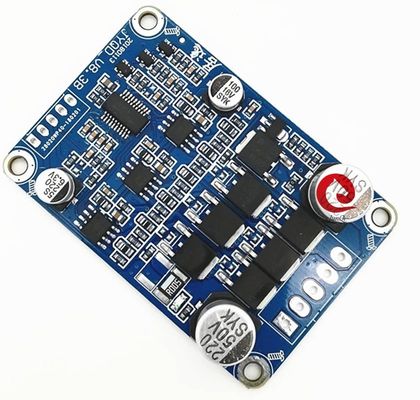

| หมายเลขรุ่น: | JYQD-V8.3B |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | PE ถุง + กล่อง |
| เวลาการส่งมอบ: | 5-10 วัน |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Paypal |
| สามารถในการผลิต: | 1000sets / วัน |
| ชื่อผลิตภัณฑ์: | บอร์ดไดร์เวอร์มอเตอร์ Brushless Dc | แรงดันไฟฟ้าที่ใช้งาน: | 24VDC |
|---|---|---|---|
| ทำงานปัจจุบัน: | 7A | การควบคุมความเร็ว PWM: | รอบการทำงาน 0-100% |
| สัญญาณพัลส์ความเร็ว: | ใช่ | เอฟเฟกต์ฮอลล์: | ใช่ |
| brushless: | สำหรับมอเตอร์ไร้เซ็นเซอร์ | การสนับสนุนทางเทคนิค: | ใช่ |
| เน้น: | เครื่องขับมอเตอร์ไร้แปรงที่ไม่ใช้อุปทาน,ไดร์เวอร์มอเตอร์ไร้แปรงถ่าน 3 เฟส,ไดรฟอร์มอเตอร์ไร้แปรง |
||
| MODEL | อุณหภูมิในการทำงาน(℃) | แรงดันไฟฟ้าในการทำงาน(วี) | กระแสสูงสุด (A) |
· ปัจจุบันการดำเนินงานอย่างต่อเนื่อง (ก) |
PWM กฎระเบียบความเร็ว (1-20 กิโลเฮิร์ตซ์) |
กฎแรงดันไฟฟ้าแบบอะนาล็อก (V) | เอาต์พุตสัญญาณพัลส์ความเร็ว |
| JYQD-V8.3B | -20—85 ℃ | 12V-36V | 8A | 7A |
รอบการทำงาน 0-100% ความถี่ PWM: 1-20Khz |
0-5V | √ |

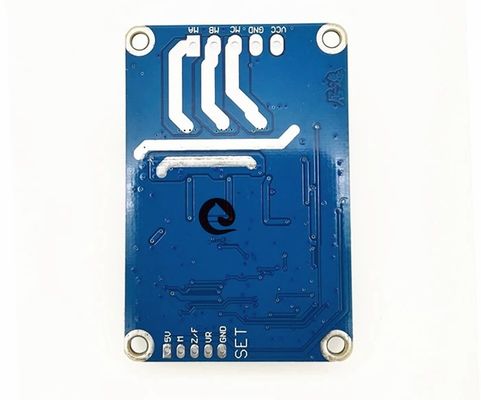

| 5V ----- แรงดันขาออกภายในของบอร์ดไดรเวอร์ |
| ม ---- พอร์ตเอาต์พุตสัญญาณพัลส์ความเร็วมอเตอร์, สัญญาณพัลส์ 5V |
| Z / F---- พอร์ตควบคุมทิศทางการหมุนเชื่อมต่อระดับสูง“ 5V” หรือไม่มีการเชื่อมต่อคือทิศทางไปข้างหน้าเชื่อมต่อ 0 V ระดับต่ำหรือเชื่อมต่อกับ GND เป็นทิศทางย้อนกลับ |
| VR---- พอร์ตควบคุมความเร็วการควบคุมความเร็วเชิงเส้นของแรงดันไฟฟ้าแบบอะนาล็อก 0.1v -5V, ความต้านทานอินพุตคือ 20K Ohm, เชื่อมต่อกับ GND เมื่ออินพุต PWM ควบคุมความเร็ว, ความถี่ PWM: 1-20KHZ;รอบการทำงาน 0-100% |
| GND- ใช้สำหรับการควบคุมภายในของบอร์ดไดรฟ์ |
| MA ---- มอเตอร์เฟส A |
| ลบ ---- มอเตอร์เฟส B |
| พิธีกร---- มอเตอร์เฟสค |
| GND----กระแสตรง- |
| วีซีซี---- DC + |
| หมายเหตุการใช้งาน: |
| 1. ตรวจสอบว่าพารามิเตอร์แรงดันไฟฟ้าและกำลังของมอเตอร์ไม่เกินช่วงของแผงควบคุมตามที่ระบุ |
|
2. บอร์ดไดรเวอร์นี้ใช้สำหรับมอเตอร์เซนเซอร์ไร้แปรงถ่าน 3 เฟส แต่ไม่เหมาะกับมอเตอร์ไร้เซนเซอร์แบบ 3 เฟสทั้งหมดโดยตรงหากผลการขับขี่ไม่ดี (เช่นการสตาร์ทกระวนกระวายใจการถอยหลังกระแสไฟฟ้าทำงานของมอเตอร์มีขนาดใหญ่เกินไปความเร็วไม่คงที่ประสิทธิภาพต่ำและไม่สามารถเริ่มการทำงานด้วยโหลดได้) ลูกค้าสามารถปรับ ความต้านทานและความจุของแผงควบคุมตามสถานการณ์จริงเพื่อให้ได้ผลการขับขี่ที่ดีที่สุด (ดูเอกสารแนบสำหรับวิธีการปรับแต่ง)
|
| 3. บอร์ด JYQD_V8.3Bdriver เป็นบอร์ดเปล่าไม่มีตัวเรือนและฮีทซิงค์หากกำลังของมอเตอร์ต่ำกว่า 60W ไม่จำเป็นต้องเพิ่มฮีทซิงค์เพียงแค่ต้องให้แน่ใจว่ามีการระบายอากาศตามปกติและฉนวนกันความร้อนที่ดีหากกำลังของมอเตอร์มากกว่า 60W จะต้องเพิ่มฮีทซิงค์ดังแผนภาพด้านล่าง |
|
4. โปรดทราบว่าบอร์ดไดรเวอร์ JYQD_V8.3B ไม่มีการป้องกันการเชื่อมต่อแบบย้อนกลับมันจะทำให้บอร์ดไดรเวอร์เสียหายอย่างถาวรหากการเชื่อมต่อขั้วย้อนกลับ
|
|
5. พอร์ตเอาต์พุต 5V บนบอร์ดไดรเวอร์ห้ามไม่ให้เชื่อมต่ออุปกรณ์ภายนอกใช้ได้กับโพเทนชิออมิเตอร์ภายนอกและสวิตช์ของบอร์ดสำหรับการควบคุมความเร็วและการถอยหลังเท่านั้น
|
| 6. ขั้ว“ M” บนแผงควบคุม JYQD_V8.3B คือสัญญาณพัลส์เอาท์พุตความเร็วมอเตอร์ (เอาต์พุตแบบกด - ดึง) และกระแสเอาต์พุตสูงสุดน้อยกว่า 5mA |
นอกจากนี้เรายังสามารถจัดหาแผงควบคุมที่มีฮีทซิงค์ตัวเชื่อมต่อสายยินดีต้อนรับคำถาม
