| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | junqi |
| ได้รับการรับรอง: | IS9001, TS16949,CE |
| หมายเลขรุ่น: | OWP-7000KL67 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotialbe |
| รายละเอียดการบรรจุ: | เหมาะสำหรับส่งออก |
| เวลาการส่งมอบ: | ตามคำสั่ง |
| เงื่อนไขการชำระเงิน: | T / T, wester N Union, Paypal |
| สามารถในการผลิต: | 1000set / เดือน |
| แบบ: | OWP-7000KL67 | วัสดุ: | PPS + GF อลูมิเนียมอัลลอยด์ |
|---|---|---|---|
| แรงดันไฟฟ้า: | 24VDC (18V-32VDC) | อำนาจ: | 240W |
| อัตราการไหลสูงสุด: | 2800L / ชม | หัวหน้าสูงสุด: | 16m |
| ใบสมัคร: | รถบัสไฮบริดยานพาหนะไฟฟ้า | เกรด IP: | IP68 |
| ชีวิต: | ≥20000h | สัญญาณรบกวน: | ≤65dB |
| แสงสูง: | ปั๊มน้ำแรงดันสูง 240W,ปั๊มถ่ายเทน้ำไฟฟ้า 2800L / H,ปั๊มน้ำแรงดันสูง 16 ม |
||

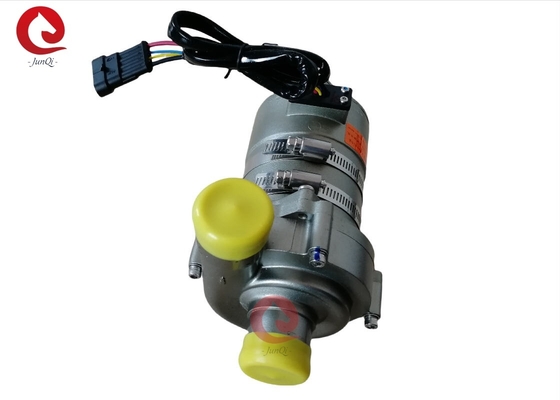

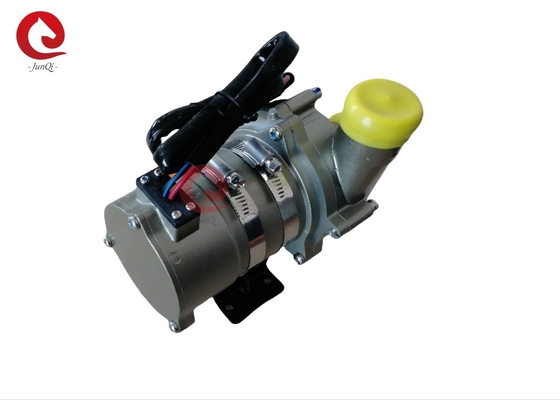

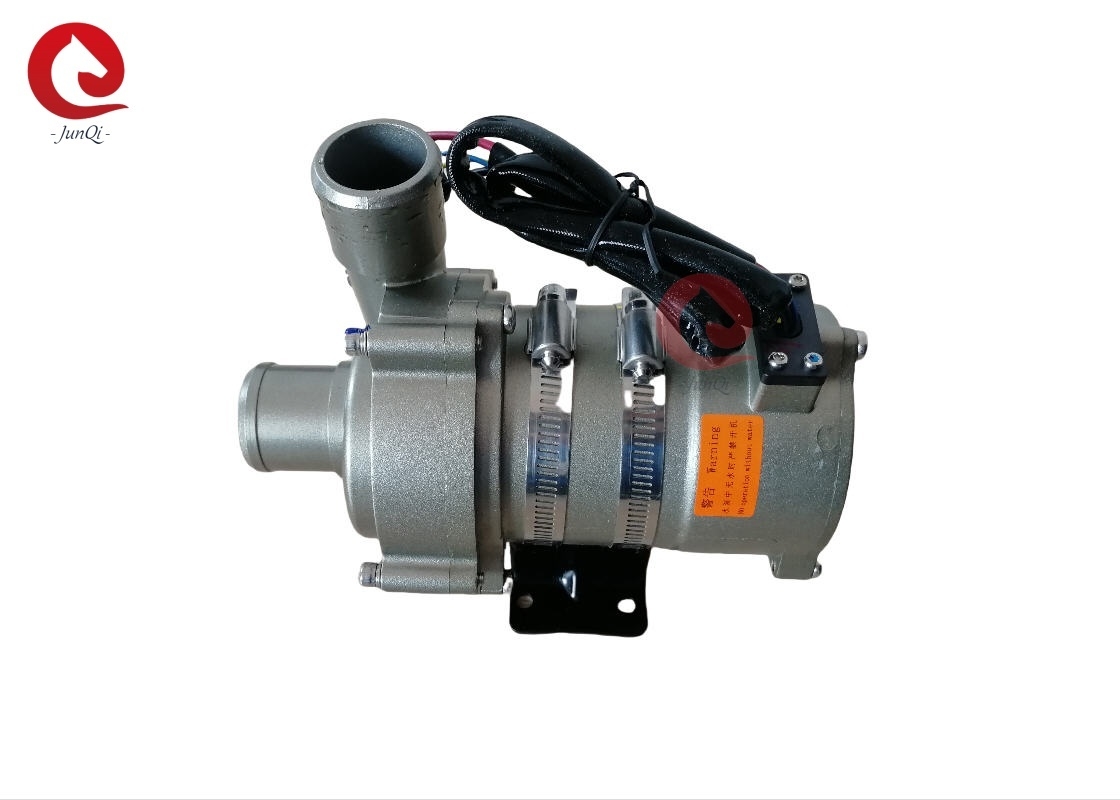

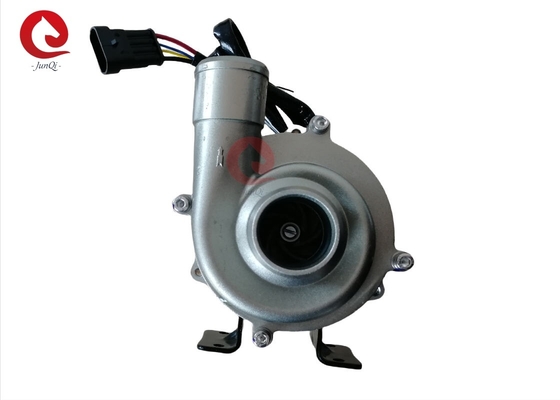

ปั๊มหอยโข่งมอเตอร์ DC ไร้แปรงถ่าน DC 24V 300W ปั๊มน้ำไฟฟ้าสำหรับรถบัสไฟฟ้าแบตเตอรี่รถบรรทุกและตัวควบคุมระบายความร้อนด้วย PWM
OWP-7000KL67 ปั๊มน้ำไฟฟ้าสำหรับงานหนัก 300 วัตต์สำหรับแบตเตอรี่รถบัส / รถบรรทุกไฟฟ้าและระบบระบายความร้อนของคอนโทรลเลอร์
■การใช้งาน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริดรถยนต์นั่งไฮบริดรถยนต์ไฟฟ้ารถไฟเรือและเครื่องทำความร้อนอื่น ๆ และ
ระบบหมุนเวียนความเย็น
■คุณสมบัติ
◆ปั๊มหอยโข่ง
◆การส่งแรงแม่เหล็ก
◆มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน
◆ด้วยอุณหภูมิในการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM (อุปกรณ์เสริม)
◆เอาต์พุตสัญญาณการวินิจฉัย (อุปกรณ์เสริม)
◆ด้วยการควบคุมการไหลคงที่
◆การป้องกันกระแสไฟฟ้าย้อนกลับ
◆การป้องกันขณะวิ่งแห้ง
◆แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน
◆เกินป้องกันอุณหภูมิ
■คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องกับของเหลว)
ตัวเรือนหัวปั๊ม: อลูมิเนียมอัลลอยด์หล่อขึ้นรูป
ใบพัด: PPS + GF
ช่องป้องกัน: PPS + GF
ปลอกเพลา: วัสดุคอมโพสิต carborundum
Shaft: เพลาสแตนเลส (3CR14)
ตัวเรือนแม่เหล็ก: ฝาพลาสติก PPS
แหวนซีล: EPDM
■อุปกรณ์ขับรถ (รวมมอเตอร์)
โรเตอร์ขับรถ: แม่เหล็กหุ้มพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและอโนไดซ์ + เคลือบผง PE ..
วงเล็บ: เหล็ก
ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ
กันน้ำตามระดับ IP67 (en60529)
รูปแบบการเชื่อมต่อ: AMP282104-1 (ที่จับคู่ปลั๊ก AMP282109-1)
เส้นผ่านศูนย์กลางหัวฉีด: 40 มม. (1.5 นิ้ว)
■คำแนะนำในการติดตั้ง
OWP-7000KL67 series ปั๊มเป็นปั๊มหอยโข่งที่ต้องเติมไว้ล่วงหน้า
ปั๊มติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดอยู่เสมอ
จุ่มลงในของเหลวหรือเติมปั๊มก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 15 นาที (หลังจาก 15 นาที
นาทีแห้งมันจะหยุดโดยอัตโนมัติ) การวิ่งแบบแห้งจะทำให้เกิดเสียงรบกวนและเพิ่มขึ้นด้วย
รอยขีดข่วนกับเพลาและปลอกเพลา
2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำในการเชื่อมต่อทางเข้าของปั๊มหากคุณใช้เส้นผ่านศูนย์กลางที่เล็กกว่า
ท่อทางเข้าของปั๊มเนื่องจากแรงดันติดลบในปั๊มทำให้อากาศภายนอกเข้าสู่ท่อได้ง่ายขึ้น
ปั๊มผ่านท่อมันจะทำให้ประสิทธิภาพของปั๊มลดลงและอากาศด้วย
ฟองอากาศทำให้ปั๊มเสียหาย
3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบน
พอร์ตเต้าเสียบ)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้ง
ในแนวตั้งพอร์ตเต้ารับควรอยู่ด้านบน
5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) ควรใช้พอร์ตทางออกของปั๊มน้ำ
เป็นแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศ
ระบายออกได้ง่ายไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศาศอก (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนขนาดใหญ่เป็นของเหลว
ปานกลาง
พารามิเตอร์อุณหภูมิ
อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 85 ℃ (-40 ° F ถึง + 185 ° F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)
อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ความดันของระบบ
-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและ 36 ℃ (86 ° F) โดยรอบ
อุณหภูมิ.
■ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่ก็มากเกินไปหรือมากเกินไป
แรงดันไฟฟ้าและอุณหภูมิต่ำจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มไม่ได้
สัมผัสกับรังสีความร้อนโดยรอบ
ของเหลวปานกลาง: ของเหลวผสม (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ไฟฟ้า
|
แรงดันไฟฟ้าในการทำงาน (VDC) |
กำลังไฟ (W) |
กระแสนิยม (L / H) |
ขนาด (มม.) |
น้ำหนัก (ก.) |
|
24 โวลต์ (18V-32V) |
240 วัตต์ |
Q = 2800L / เอช, H≥16M |
190 * 90 * 157 |
2200 ก |
รูปแบบตัวเชื่อมต่อและคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):
|
AMP282104 (ที่จับคู่ปลั๊ก AMP282109-1) |
1 |
2 |
|
+ 24V |
GND |
|
ความหนาของลวด |
ลวดที่ยาวที่สุดที่ใช้ * |
|
|
24 โวลต์ |
|
1.5 มม. ² |
16 ม |
|
2.5 มม. ² |
25 ม |
|
3 มม. ² |
31 ม |
|
4 มม. ² |
40 ม |
ขนาดสายไฟที่แนะนำคือ (ขึ้นอยู่กับแรงดันไฟฟ้าลดลง 3%)
* ความยาวของสายไฟหมายถึงระยะห่างจากปั๊มถึงแบตเตอรี่
■ความสนใจ
1. อุณหภูมิในการทำงาน: -40 ℃ --120 ℃ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อระบายก๊าซและเครื่องยนต์ในระหว่างการติดตั้งให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน
5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม
■พารามิเตอร์ประสิทธิภาพ
มิติภายนอก
