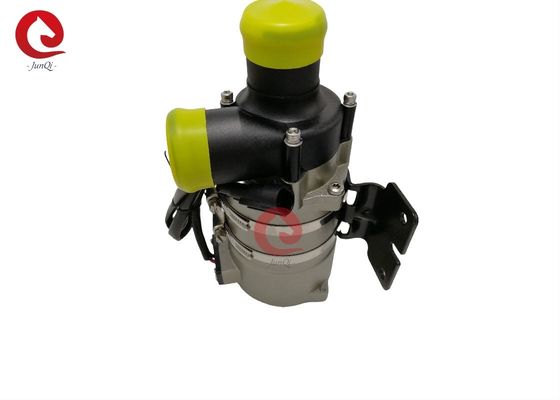

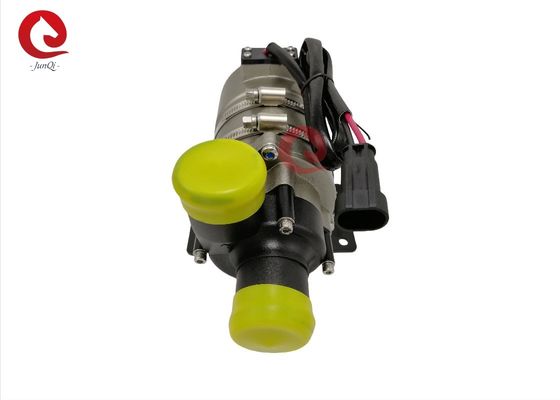

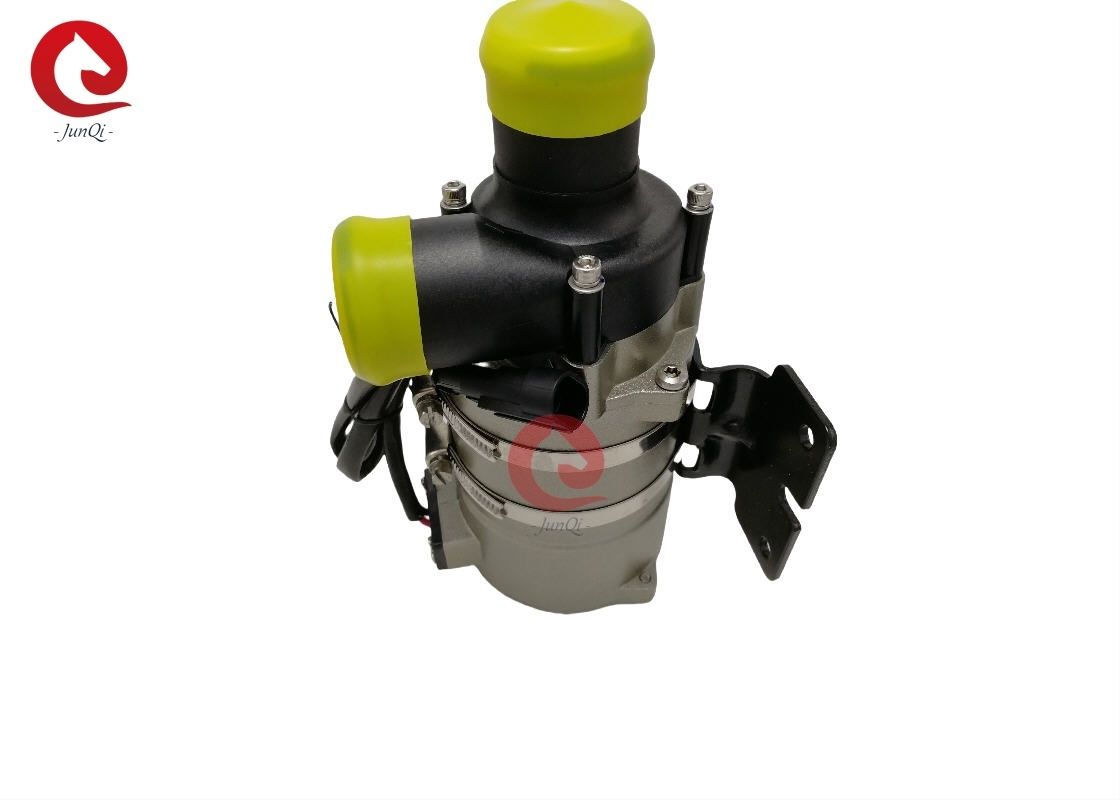

ปั๊มน้ำ DC แบบไร้แปรงถ่าน OWP-6000KL67 SERIES
ปั๊มน้ำแบบบูสต์/หมุนเวียน/ปรับความถี่/เสียงเบา/แบบแรงเหวี่ยง
ควบคุม PWM/การตอบสนองสัญญาณ
■ การใช้งาน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด, รถโดยสารไฮบริด, รถยนต์ไฟฟ้า, รถไฟ, เรือ และระบบหมุนเวียนความร้อนและความเย็นอื่นๆ
■ คุณสมบัติ
◆ปั๊มแบบแรงเหวี่ยง
◆การส่งกำลังด้วยแรงแม่เหล็ก
◆มอเตอร์ DC แบบไร้แปรงถ่านประสิทธิภาพสูง, ใช้พลังงานต่ำ, ประสิทธิภาพสูง, อายุการใช้งานยาวนาน
◆มีช่วงอุณหภูมิการทำงานที่กว้าง
◆การควบคุมความเร็วสัญญาณ PWM (อุปกรณ์เสริม)
◆เอาต์พุตสัญญาณวินิจฉัย (อุปกรณ์เสริม)
◆มีการควบคุมการไหลคงที่
◆การป้องกันขั้วไฟฟ้าย้อนกลับ
◆การป้องกันการทำงานแบบแห้ง
◆การป้องกันแรงดันไฟฟ้าเกิน, กระแสไฟฟ้าเกิน
◆การป้องกันการโอเวอร์โหลด, อุณหภูมิเกิน
■ รายละเอียดทางเทคนิค (ส่วนที่สัมผัสกับของเหลว)
ตัวเรือนปั๊ม: PPS+GF
ใบพัด: PPS+GF
ช่องป้องกัน: PPS+GF
ปลอกเพลา: วัสดุผสมคาร์โบรัมดัม
เพลา: เพลาสแตนเลสสตีล (3CR14)
ตัวเรือนแม่เหล็ก: การหุ้มด้วยพลาสติก PPS
วงแหวนซีล: EPDM
■ อุปกรณ์ขับเคลื่อน (รวมถึงมอเตอร์)
โรเตอร์ขับเคลื่อน: แม่เหล็กหุ้มด้วยพลาสติก PPS
สกรูและน็อต: สแตนเลสสตีล SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมการพ่นทรายและการเคลือบผิวด้วยอโนไดซ์ + การเคลือบผง PE
ขายึด: เหล็ก
ห่วงยึด: สแตนเลสสตีล US 304
กันน้ำตามมาตรฐาน IP67 (en60529)
รุ่นคอนเนคเตอร์: AMP282104-1 (ปลั๊กที่เข้าชุด AMP282109-1)
เส้นผ่านศูนย์กลางหัวฉีด: 40 มม. (1.5 นิ้ว)■ คำแนะนำในการติดตั้ง
ปั๊มรุ่น OWP-6000KL เป็นปั๊มแบบแรงเหวี่ยงที่ต้องเติมล่วงหน้า
ติดตั้งปั๊มในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง
1: ไม่ควรให้ปั๊มทำงานแบบแห้ง แม้ว่าจะสามารถทำงานแบบแห้งได้ 15 นาที (หลังจากทำงานแบบแห้ง 15 นาที จะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวน และยังเพิ่มการเสียดสีกับเพลาและปลอกเพลา
2: ใช้ท่อที่มีเส้นผ่านศูนย์กลางตามที่แนะนำในการเชื่อมต่อทางเข้าปั๊ม หากคุณใช้ทางเข้าปั๊มท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มได้ง่ายขึ้นผ่านท่อ ซึ่งจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังทำให้ปั๊มเสียหายอีกด้วย
3: เมื่อมองจากทิศทางทางเข้าปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูที่ลูกศรบนพอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง พอร์ตทางออกควรอยู่ด้านบน
5: เพื่อหลีกเลี่ยงการทำงานแบบแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรืออยู่ด้านบนของใบพัด (ดูรูปที่ 1)
6: ควรติดตั้งท่อที่เชื่อมต่อในแนวตั้ง (หรือไม่มีข้อศอกในระยะ 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ท่อทางออกไม่ควรใช้ข้อศอกน้อยกว่า 90 องศา (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือของเหลวที่มีมลพิษสูงอื่นๆ ที่มีสิ่งสกปรกขนาดใหญ่เป็นตัวกลางของเหลวได้
■ พารามิเตอร์อุณหภูมิ
อุณหภูมิของเหลวกลาง: -40℃ ถึง +85℃ (-40°F ถึง +185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40℃ ถึง +120℃ (-40°F ถึง +248°F)
อุณหภูมิในการจัดเก็บ: -40℃ ถึง +70℃ (-40°F ถึง +158°F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ แรงดันระบบ
-0.2 ถึง 2.5 บาร์ (100℃ (212°F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงตามแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36℃ (86°F)
■ ช่วงแรงดันไฟฟ้า
ปั๊มน้ำ 24V ที่กำหนด, ช่วงการทำงาน 18V - 32V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันไฟฟ้าและอุณหภูมิที่กว้าง แต่แรงดันไฟฟ้าและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับสภาพแวดล้อมที่มีรังสีความร้อนได้
ของเหลวกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลน้อยกว่า 60%)
■ พารามิเตอร์ทางไฟฟ้า
แรงดันไฟฟ้าในการทำงาน
(VDC)
กำลังไฟที่กำหนด
(W)
อัตราการไหลที่กำหนด
(L/H)
ขนาด
(มม.)
น้ำหนัก
(g)
18-32v (24V)
190W
Q=6000L/H,
H
≥
|
4m
202*90*105
|
1700g
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):
|
AMP282104
(ปลั๊กที่เข้าชุด AMP282109-1
|
1
2
|
+24VDC
GND
|
| ขนาดสายไฟที่แนะนำ (ตามแรงดันไฟฟ้าตก 3%) |
ความหนาสายไฟ |
สายไฟที่ใช้ยาวที่สุด
24v1.5 mm² 16m
|
2.5 mm² |
25m |
3 mm²
|
31m
4 mm²
|
40m |
* ความยาวของสายไฟหมายถึงระยะทางจากปั๊มไปยังแบตเตอรี่ |
| ■ ข้อควรระวัง |
1. อุณหภูมิแวดล้อมในการทำงาน: -40℃--120℃ ควรพยายามหลีกเลี่ยงการอยู่ใกล้กับระบบท่อปล่อยก๊าซและเครื่องยนต์สามองค์ประกอบในระหว่างการติดตั้ง ตรวจสอบให้อุณหภูมิสภาพแวดล้อมในการทำงาน |
2. ตำแหน่งการติดตั้งของปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำที่สุดเท่าที่จะเป็นไปได้ เพื่อยืดอายุการใช้งานของปั๊ม
| 4. โปรดใช้ปั๊มให้ห่างจากสภาพแวดล้อมที่มีฝุ่น ฝุ่นเป็นอันตรายต่อการลดอายุการใช้งาน |
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดถูกปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม |
| |
■ |
|
พารามิเตอร์ประสิทธิภาพ
|
ขนาดภายนอก: |
|
