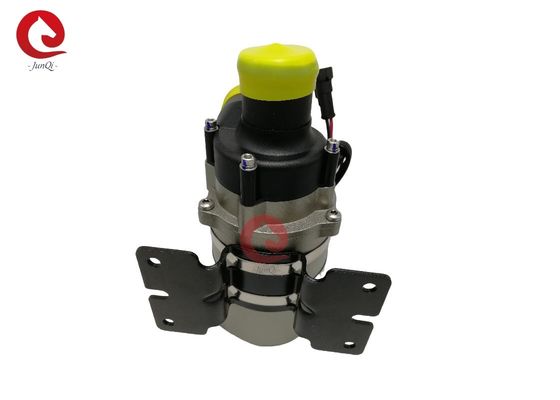

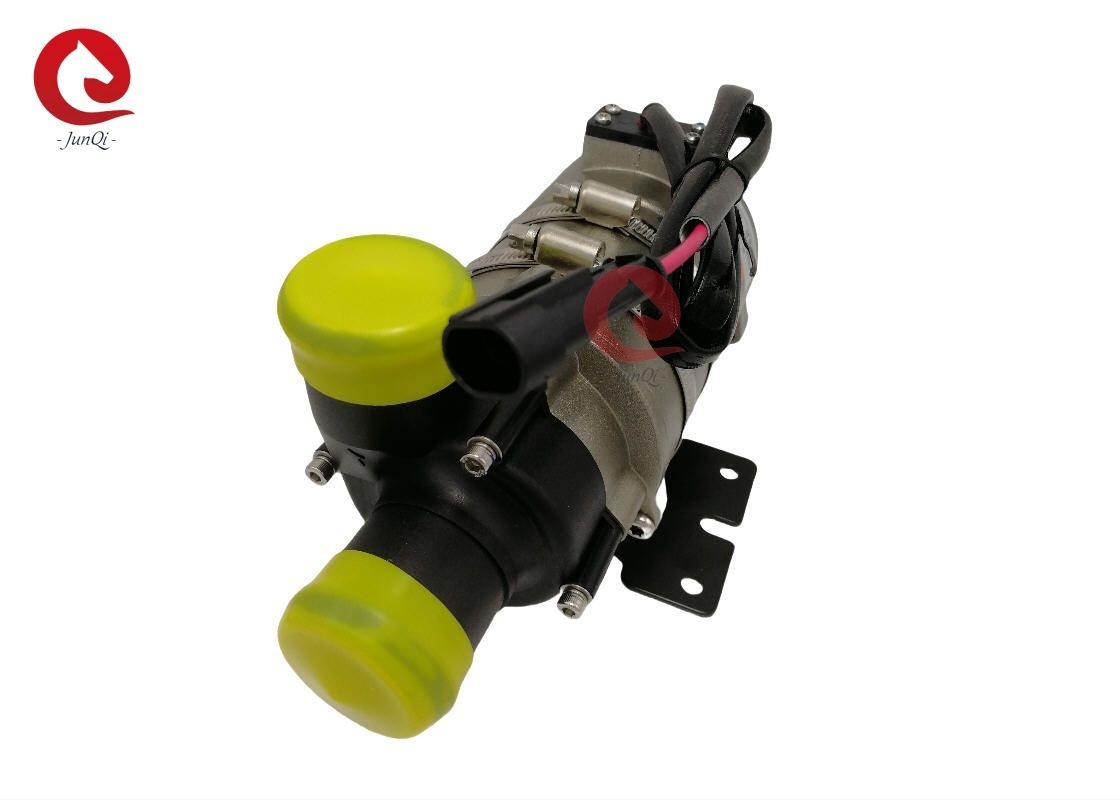

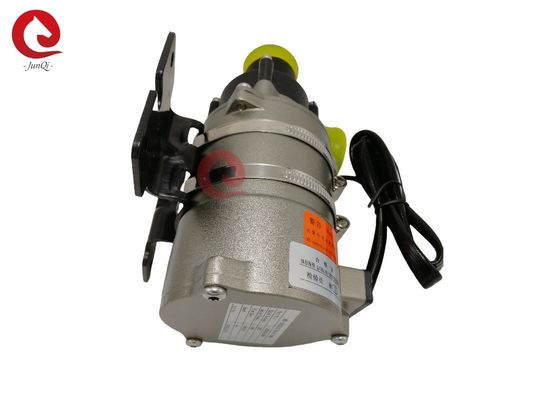

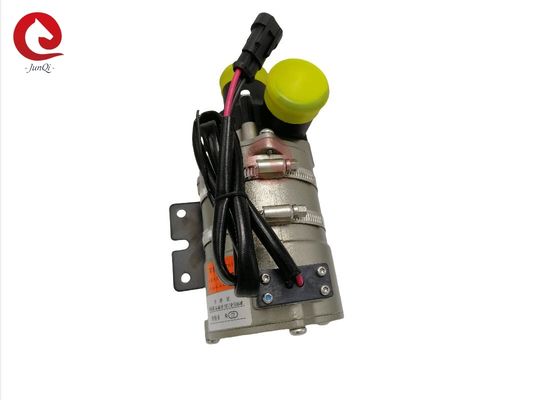

OWP-6000KL67 Series Pump DC Water Pump
การเพิ่ม/การไหลเวียน/ความถี่แปรผัน/ปั๊มแรงกระแทกต่ำ/แรงเหวี่ยง
ข้อเสนอแนะการควบคุม/สัญญาณ PWM
■คำอธิบายทางเทคนิค (ชิ้นส่วนที่เกี่ยวข้องกับของเหลว)
ตัวเรือนหัวปั๊ม: PPS+GF
ใบพัด: PPS+GF
โล่โพรง: PPS+GF
เพลาแขน: วัสดุคอมโพสิต Carborundum
เพลา: สแตนเลส (3CR14) เพลา
ที่อยู่อาศัยแม่เหล็ก: PPS พลาสติกลดลง
วงแหวนซีล: EPDM
■อุปกรณ์ขับขี่ (รวมถึงมอเตอร์)
โรเตอร์ขับรถ: แม่เหล็กพลาสติกพลาสติก PPS
สกรูและถั่ว: SUS 304 สแตนเลส
มอเตอร์ขับรถ: มอเตอร์ไร้แปรง
กรอบลวดมอเตอร์: PPA GF
ตัวเรือนปั๊ม: เคสอลูมิเนียมหล่อด้วยการพ่นทรายและการเคลือบแบบอะโนไดซ์ +PE ผง ..
วงเล็บ: เหล็ก
Bracket Hoop: US 304 สแตนเลส
กันน้ำตามการจัดอันดับ IP67 (EN60529)
โมเดลตัวเชื่อมต่อ: AMP282104-1 (จับคู่ AMP282109-1 ที่ตรงกัน)
เส้นผ่านศูนย์กลางของหัวฉีด: 40 มม. (1.5 นิ้ว) ■คำสั่งการติดตั้ง
ปั๊ม OWP-6000KL Series เป็นปั๊มแบบแรงเหวี่ยงซึ่งต้องเติมล่วงหน้า
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจะอยู่เสมอ
แช่อยู่ในของเหลวหรือเติมปั๊มล่วงหน้าก่อนเปิดใช้งาน
1: ปั๊มไม่ควรทำงานแห้งแม้ว่าจะสามารถทำงานได้แห้งเป็นเวลา 15 นาที (หลัง 15
นาทีที่แห้งแล้งมันจะหยุดโดยอัตโนมัติ) การวิ่งแบบแห้งจะทำให้เกิดเสียงดังและเพิ่มขึ้น
รอยขีดข่วนไปที่เพลาและแขนเสื้อ
2: ใช้ท่อเส้นผ่านศูนย์กลางที่แนะนำที่เชื่อมต่อทางเข้าปั๊มถ้าคุณใช้เส้นผ่านศูนย์กลางที่เล็กกว่า
ช่องเสียบท่อปั๊มเนื่องจากแรงดันลบในปั๊มอากาศภายนอกจะเข้าสู่
ปั๊มผ่านไปป์ไลน์มันจะทำให้ประสิทธิภาพของปั๊มเสื่อมสภาพและอากาศ
ฟองสร้างความเสียหายต่อปั๊ม
3: เมื่อดูจากทิศทางทางเข้าปั๊มใบพัดหมุนตามเข็มนาฬิกา (ดูลูกศรเปิด
พอร์ตทางออก)
4: ปั๊มสามารถติดตั้งในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้ง
ในแนวตั้งพอร์ตทางออกควรขึ้นไป
5: เพื่อหลีกเลี่ยงการทำงานแบบแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตเต้าเสียบปั๊มน้ำควร
เป็นแนวตั้งหรือที่ด้านบนของใบพัด (ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อสร้างอากาศ
ปล่อยออกมาอย่างง่ายดายท่อทางออกไม่ควรใช้น้อยกว่า 90 องศาข้อศอก (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ กับของเหลวขนาดใหญ่ที่ไม่บริสุทธิ์เป็นของเหลว
ปานกลาง .
■พารามิเตอร์อุณหภูมิ
อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 85 ℃ (-40 ° F ถึง + 185 ° F)
อุณหภูมิการทำงานโดยรอบ: -40 ℃ถึง +120 ℃ (-40 ° F ถึง +248 ° F)
อุณหภูมิการจัดเก็บ: -40 ℃ถึง +70 ℃ (-40 ° F ถึง +158 ° F)
(สูงถึง 100 ℃ แต่มันจะทำให้อายุการใช้งานสั้นลง)
■ความดันระบบ
-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงตามแรงดันไฟฟ้าที่ได้รับการจัดอันดับและ 36 ℃ (86 ° F) โดยรอบ
อุณหภูมิ.
■ช่วงแรงดันไฟฟ้า
ได้รับการจัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์สามารถใช้ในแรงดันไฟฟ้าและอุณหภูมิที่หลากหลาย แต่มากเกินไปหรือเกินไป
แรงดันไฟฟ้าต่ำและอุณหภูมิจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มไม่สามารถเป็นได้
สัมผัสกับการแผ่รังสีความร้อน
ของเหลวขนาดกลาง: ส่วนผสมของเหลว (น้ำต่ำกว่า 60% ไกลคอล)
■พารามิเตอร์ไฟฟ้า
|
แรงดันไฟฟ้าทำงาน
(VDC)
|
อำนาจที่ได้รับการจัดอันดับ
(W)
|
การไหลของการจัดอันดับ
(l/h)
|
ขนาด
(มม.)
|
น้ำหนัก
(g)
|
| 18-32V (24V) |
190W |
Q = 6000L/H,
ชม4m
|
202*90*105 |
1700 กรัม |
โมเดลตัวเชื่อมต่อและคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):
|
amp282104
(MATCHITED PLUG AMP282109-1
|
1 |
2 |
| +24VDC |
gnd |
ขนาดลวดที่แนะนำคือ (ขึ้นอยู่กับการลดลงของแรงดันไฟฟ้า 3%)
| ความหนาของลวด |
สายที่ยาวที่สุดที่ใช้ |
|
24V |
|
1.5 มม. ²
|
16m |
|
2.5 มม. ²
|
25m |
|
3 มม. ²
|
31m |
|
4 มม. ²
|
40m |
* ความยาวของลวดหมายถึงระยะทางจากปั๊มไปยังแบตเตอรี่
■ความสนใจ
1. อุณหภูมิการทำงานโดยรอบ: -40 ℃--120 ℃ควรพยายามหลีกเลี่ยงใกล้เคียงกับสามองค์ประกอบ
ตัวเร่งปฏิกิริยาระบบท่อส่งก๊าซและเครื่องยนต์ในระหว่างการติดตั้งตรวจสอบให้แน่ใจว่าทำงานได้
อุณหภูมิสภาพแวดล้อม
2. ตำแหน่งการติดตั้งของปั๊มน้ำควรให้มากที่สุดเท่าที่จะเป็นไปได้ใกล้กับน้ำต่ำ
ระดับเพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มที่ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายต่อการลดการบริการ
ชีวิต
5. ให้ความสนใจกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและปิดกั้นใบพัดเพื่อลด
อายุการใช้งานของปั๊ม
พารามิเตอร์ประสิทธิภาพ
■แอปพลิเคชัน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริดรถโดยสารไฮบริดยานพาหนะไฟฟ้ารถไฟเรือและเครื่องทำความร้อนอื่น ๆ และ
ระบบการไหลเวียนของการระบายความร้อน
■คุณสมบัติ
◆ปั๊มแรงเหวี่ยง
◆การส่งแรงแม่เหล็ก
◆มอเตอร์ DC ที่ไม่มีประสิทธิภาพสูงการใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานที่ยาวนาน
◆ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆การควบคุมความเร็วสัญญาณ PWM (ไม่บังคับ)
◆เอาต์พุตสัญญาณการวินิจฉัย (ไม่บังคับ)
◆ด้วยการควบคุมการไหลคงที่
◆การป้องกันขั้วย้อนกลับ
◆การป้องกันการวิ่งแบบแห้ง
◆เกินแรงดันไฟฟ้ามากกว่าการป้องกันปัจจุบัน
◆มากเกินไปการป้องกันอุณหภูมิ
มิติภายนอก:
ปริมาณสูงอัตโนมัติปั๊มน้ำหล่อเย็นการไหลเวียนของงานหนัก
