เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | junqi |
| ได้รับการรับรอง: | IS9001, TS16949,CE |
| หมายเลขรุ่น: | OWP-BL93-301 |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชุด |
|---|---|
| ราคา: | Negotialbe |
| รายละเอียดการบรรจุ: | เหมาะสำหรับส่งออก |
| เวลาการส่งมอบ: | ตามคำสั่ง |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, เพย์พาล |
| สามารถในการผลิต: | 1000set / เดือน |
| รุ่น: | OWP-BL93-301 | วัสดุ: | อลูมิเนียมอัลลอยด์ |
|---|---|---|---|
| โวลเตชั่น: | 24V | พลัง: | 100w |
| จัดอันดับอัตราการไหล: | 1800L/H | แม็กซ์เฮด: | 9 ม |
| แอปพลิเคชัน: | รถบัสไฮบริด รถยนต์ไฟฟ้า | การใช้งาน: | น้ำยาหล่อเย็น |
| เน้น: | ปั๊มน้ำมอเตอร์ไร้แปรงถ่าน 24VDC,ปั๊มน้ำ BLDC 100W,ปั๊มน้ำมอเตอร์ไร้แปรงถ่าน 100W |
||

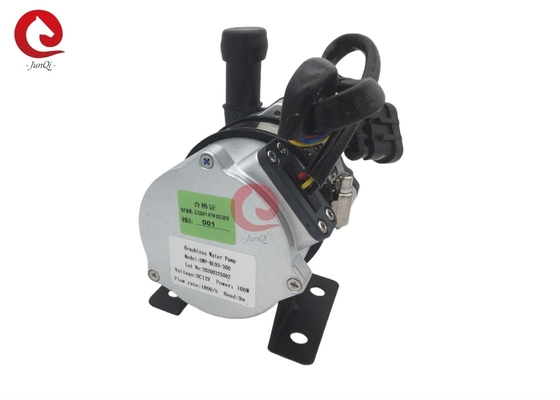

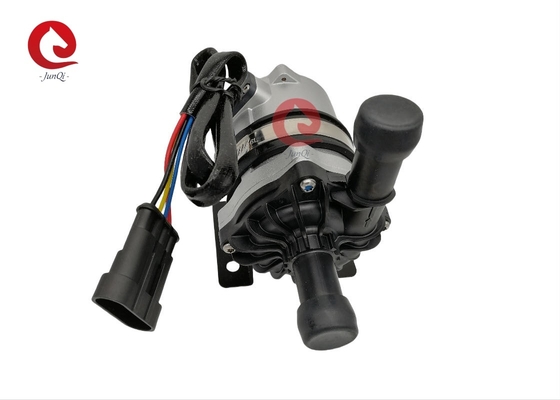

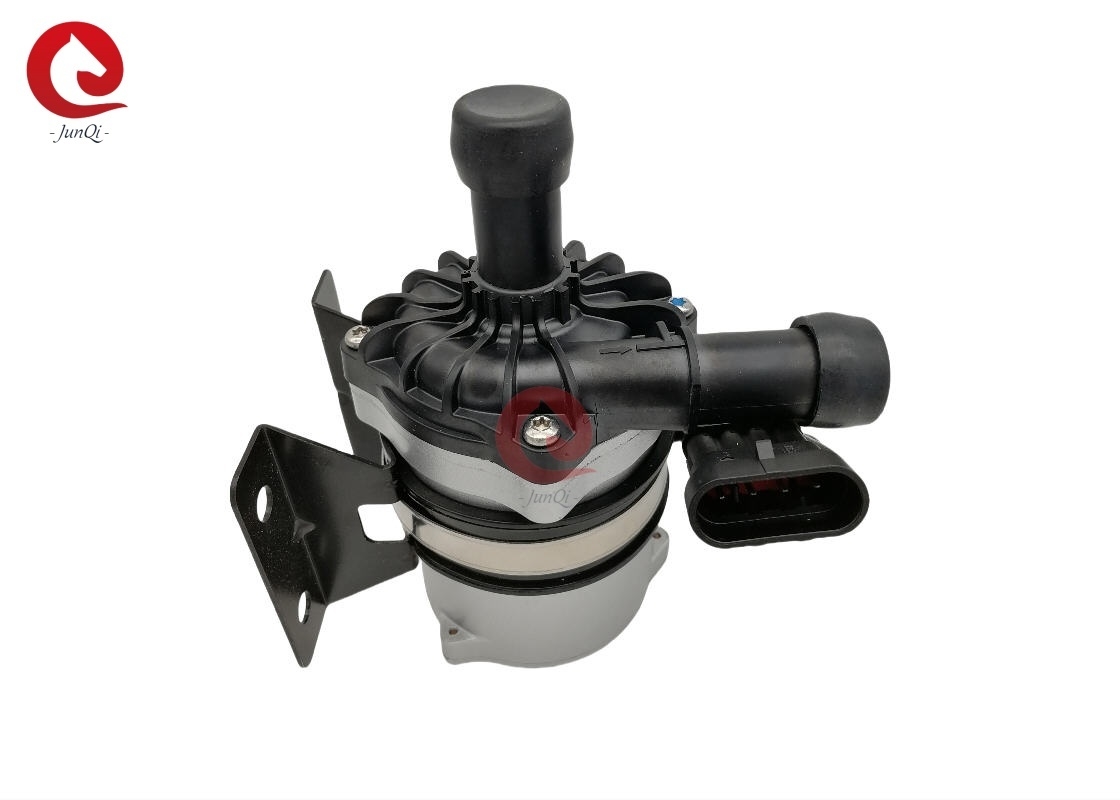

OWP-BL93-301 ปั๊มน้ำ BLDC 100W พร้อมการควบคุม PWM และการวินิจฉัยข้อผิดพลาด ปั๊มระบายความร้อน, ปั๊มไกลคอล, ปั๊มน้ำ bldc
■ การใช้งาน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด, รถยนต์โดยสารไฮบริด, รถยนต์ไฟฟ้า, รถไฟ และเรือ และระบบหมุนเวียนความร้อนและความเย็นอื่นๆ
■ คุณสมบัติ
◆การส่งกำลังด้วยแรงแม่เหล็ก (โครงสร้างปั๊มแบบมีฉนวน) ปั๊มแบบแรงเหวี่ยง
◆มอเตอร์ DC แบบไร้แปรงถ่านประสิทธิภาพสูง, ใช้พลังงานต่ำ, ประสิทธิภาพสูง, อายุการใช้งานยาวนาน
◆มีช่วงอุณหภูมิการทำงานที่กว้าง
◆การควบคุมความเร็วสัญญาณ PWM
◆มีการควบคุมการไหลคงที่
◆การป้องกันขั้วย้อนกลับ
◆การป้องกันการทำงานแบบแห้ง
◆การป้องกันแรงดันไฟฟ้าเกิน, กระแสไฟฟ้าเกิน
◆การป้องกันการโอเวอร์โหลด, อุณหภูมิเกิน
■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องที่สัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: PPS+GF
ใบพัด: PPS+GF
ช่องฉนวน: PPS+GF
ปลอกเพลา: วัสดุผสมเรซินคาร์บอน
เพลา: เพลาสแตนเลส
ตัวเรือนแม่เหล็ก: หุ้มพลาสติกไนลอน
แหวนซีล: EPDM
■ อุปกรณ์ขับเคลื่อน (รวมถึงมอเตอร์)
แม่เหล็กไฟฟ้าขับเคลื่อน: แม่เหล็กหุ้มพลาสติกไนลอน
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมการพ่นทรายและการบำบัดด้วยการอิ่มตัว
ขายึด: เหล็กเคลือบผง
ห่วงยึด: สแตนเลส US 304 + วงแหวนยางกันกระแทก
กันน้ำตามมาตรฐาน IP68 (en60529)
รุ่นคอนเนคเตอร์: AMP282106-1 (ปลั๊กที่เข้าชุด AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด: 22.4 มม. (เส้นผ่านศูนย์กลางภายใน: 16 มม.)
■ ข้อมูลจำเพาะรุ่น
OWP-BL93-301 (24VDC)
■ คำแนะนำในการติดตั้ง
ปั๊มรุ่น OWP-BL93-300 เป็นปั๊มแบบแรงเหวี่ยงซึ่งต้องเติมล่วงหน้า,
ติดตั้งปั๊มในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถทำงานแบบแห้งได้ 30 วินาที (หลังจากทำงานแบบแห้ง 30 วินาที จะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวน และยังเพิ่มการเสียดสีกับเพลาและปลอกเพลา
2: ใช้ท่อที่มีเส้นผ่านศูนย์กลางที่แนะนำในการเชื่อมต่อทางเข้าปั๊ม หากคุณใช้ท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่าทางเข้าปั๊ม เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มได้ง่ายขึ้นผ่านท่อ ซึ่งจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังทำให้ปั๊มเสียหายอีกด้วย
3: เมื่อมองจากทิศทางทางเข้าปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูที่ลูกศรบนช่องจ่ายออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง ควรให้ช่องจ่ายออกอยู่ด้านบน
5: เพื่อหลีกเลี่ยงการทำงานแบบแห้ง (อากาศติดอยู่ในใบพัด) ช่องจ่ายออกของปั๊มน้ำควรอยู่ในแนวตั้งหรืออยู่ด้านบนของใบพัด (ดูรูปที่ 1)
6: ควรติดตั้งท่อที่เชื่อมต่อในแนวตั้ง (หรือไม่มีข้อศอกในระยะ 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ท่อจ่ายออกไม่ควรใช้ข้อศอกน้อยกว่า 90 องศา
ข้อศอก (ดูรูปที่ 2)
7: ไม่สามารถใช้ทะเลหรือของเหลวที่มีมลพิษหนักอื่นๆ ที่มีสิ่งสกปรกขนาดใหญ่เป็นตัวกลางของเหลวได้
อุณหภูมิ พารามิเตอร์
อุณหภูมิของเหลวกลาง: -40℃ ถึง +85℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40℃ ถึง +85℃ (-40°F ถึง +185°F) ความชื้น ≤90%
อุณหภูมิในการจัดเก็บ: -40℃ ถึง +70℃ (-40°F ถึง +158°F) (สูงสุด 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ แรงดันระบบ
-0.2 ถึง 2.5 บาร์ (100℃ (212°F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงตามแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36℃ (86°F)
■ ช่วงแรงดันไฟฟ้า
ปั๊มน้ำ 12V ที่กำหนด, ช่วงการทำงาน 9V - 16V
ปั๊มน้ำ 24V ที่กำหนด, ช่วงการทำงาน 18V - 30V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันไฟฟ้าและอุณหภูมิที่กว้าง แต่แรงดันไฟฟ้าและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับสภาพแวดล้อมที่มีรังสีความร้อนได้
ของเหลวกลาง: น้ำบริสุทธิ์, ส่วนผสมของเหลว (น้ำที่มีไกลคอลน้อยกว่า 60%)
■ พารามิเตอร์ทางไฟฟ้า
|
แรงดันไฟฟ้าในการทำงาน (VDC) |
กำลังไฟที่กำหนด (W) |
อัตราการไหล (L/H) |
ขนาด (มม.) |
น้ำหนัก (g) |
|
18-30V(24V) |
100W | Q=1800L/H H=9M | 148*90*132 | 1.12KG |
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):
| AMP282106-1 | 1 (ดำ) | 2 (เหลือง) | 3 (น้ำเงิน) | 4 (ดำ) |
| (ปลั๊กที่เข้าชุด AMP282109-1) |
GND | การตอบสนองข้อผิดพลาด | PWM | +24V |
■ลักษณะ PWM
| รอบการทำงาน | คำอธิบาย | หมายเหตุ: 1: ข้อผิดพลาดในการวัดรอบการทำงาน PWM 2% 2: แรงดันไฟฟ้า PWM: 24VDC/12VDC (เช่นเดียวกับแรงดันไฟฟ้าของปั๊ม) ความถี่: 50-1000KHz 3: แนะนำรอบการทำงานหยุด PWM: 10% 4: แนะนำรอบการทำงาน 0% เป็นการตัดการเชื่อมต่อ PWM |
| 0%≤duty≤10% | สถานะหยุด | |
| 11%≤duty≤55% | การทำงานด้วยความเร็วต่ำสุด | |
| 56%≤duty≤90% | โหมด PWM (ช่วงการควบคุมความเร็วเชิงเส้น) |
|
| 91%≤duty≤100% | การทำงานด้วยความเร็วสูงสุด |
■ ข้อควรระวัง
1. อุณหภูมิแวดล้อมในการทำงาน: -40℃--85℃ ควรพยายามหลีกเลี่ยงการอยู่ใกล้ระบบท่อปล่อยก๊าซไอเสียสามองค์ประกอบและเครื่องยนต์ระหว่างการติดตั้ง ตรวจสอบให้อุณหภูมิสภาพแวดล้อมในการทำงาน
2. ตำแหน่งการติดตั้งของปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำที่สุดเท่าที่จะเป็นไปได้ เพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มให้ห่างจากสภาพแวดล้อมที่มีฝุ่นละออง ฝุ่นละอองเป็นอันตรายต่อการลดอายุการใช้งาน
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดถูกปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม
■ พารามิเตอร์ประสิทธิภาพ
ป้ายกำกับสินค้า:ปั๊มน้ำไฟฟ้าสำหรับงานหนัก ปั๊มน้ำเครื่องยนต์ไฟฟ้า
