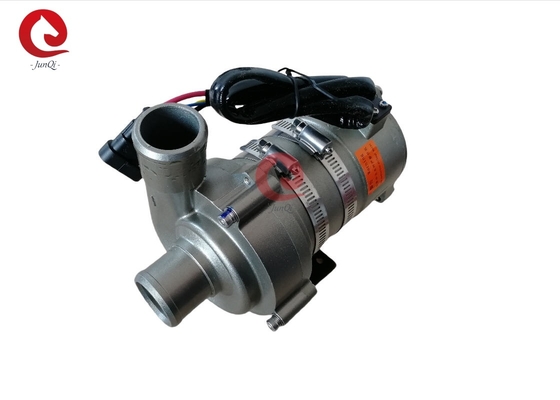

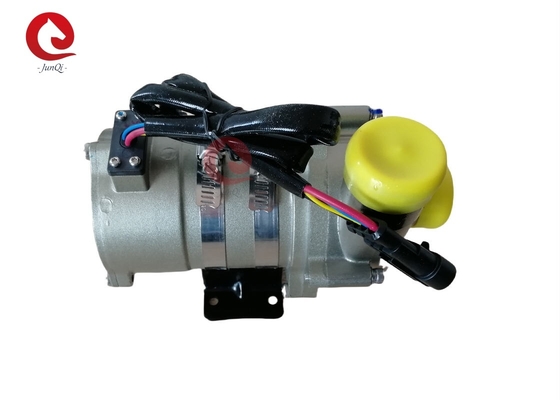

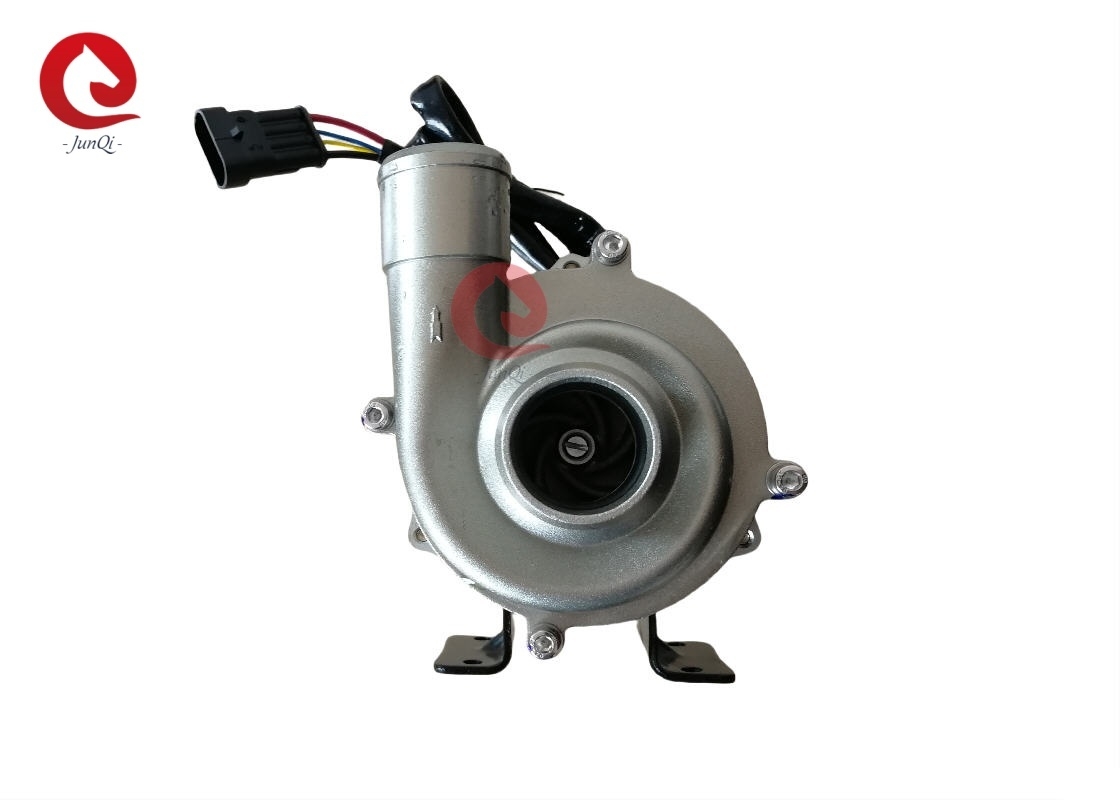

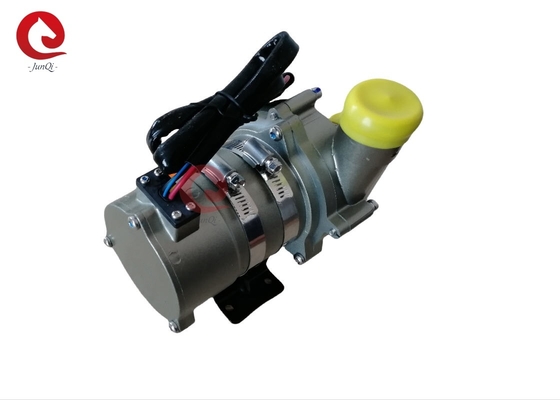

ปั๊มหอยโข่งมอเตอร์ DC แบบไร้แปรงถ่าน DC 24V 240W ปั๊มน้ำไฟฟ้าสำหรับงานหนักสำหรับรถบัสไฟฟ้า แบตเตอรี่รถบรรทุก และคอนโทรลเลอร์ระบายความร้อนด้วย PWM
OWP-7000KL67 240W ปั๊มน้ำไฟฟ้าสำหรับงานหนักสำหรับแบตเตอรี่รถบัส / รถบรรทุกและระบบระบายความร้อนของคอนโทรลเลอร์
■ แอพพลิเคชั่น
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด, รถยนต์นั่งไฮบริด, ยานพาหนะไฟฟ้า, รถไฟ, เรือและเครื่องทำความร้อนอื่น ๆ และ
ระบบหมุนเวียนความเย็น
■ คุณสมบัติ
◆ ปั๊มหอยโข่ง
◆ การส่งแรงแม่เหล็ก
◆ มอเตอร์ DC แบบไร้แปรงถ่านประสิทธิภาพสูง ใช้พลังงานต่ำ ประสิทธิภาพสูง อายุการใช้งานยาวนาน
◆ ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆ การควบคุมความเร็วสัญญาณ PWM (อุปกรณ์เสริม)
◆ เอาต์พุตสัญญาณการวินิจฉัย (อุปกรณ์เสริม)
◆ ด้วยการควบคุมการไหลอย่างต่อเนื่อง
◆ การป้องกันการกลับขั้ว
◆ การป้องกันการทำงานขณะแห้ง
◆ แรงดันเกิน, การป้องกันกระแสไฟเกิน
◆ โอเวอร์โหลด ป้องกันอุณหภูมิเกิน
■ คำอธิบายทางเทคนิค (ชิ้นส่วนที่เกี่ยวข้องกับการสัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: อะลูมิเนียมหล่อขึ้นรูป
ใบพัด: PPS+GF
ช่องชีลด์: PPS+GF
ปลอกเพลา: วัสดุผสมกากเพชร
เพลา: เพลาสแตนเลส (3CR14)
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติก PPS
แหวนซีล: EPDM
■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)
โรเตอร์ขับ: แม่เหล็กหุ้มด้วยพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมพ่นทรายและอโนไดซ์ + เคลือบผง PE ..
ตัวยึด: เหล็ก
ห่วงยึด: เหล็กกล้าไร้สนิม US 304
กันน้ำตามมาตรฐาน IP67 (en60529)
รุ่นคอนเนคเตอร์: AMP282104-1 (ปลั๊กตรงรุ่น AMP282109-1)
เส้นผ่านศูนย์กลางหัวฉีด: 40 มม. (1.5 นิ้ว)
■ คำแนะนำในการติดตั้ง
ปั๊มซีรีส์ OWP-7000KL67 เป็นปั๊มหอยโข่งที่ต้องเติมน้ำล่วงหน้า
ปั๊มติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดอยู่เสมอ
แช่อยู่ในของเหลวหรือเติมปั๊มก่อนเปิดเครื่อง
1: ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถทำงานแบบแห้งได้ 15 นาที (หลังจาก 15
นาทีวิ่งแห้งจะหยุดโดยอัตโนมัติ) การวิ่งแห้งจะส่งเสียงดังขึ้นเช่นกัน
การสึกหรอของเพลาและปลอกเพลา
2: ใช้ท่อที่มีเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อกับทางเข้าของปั๊ม หากคุณใช้เส้นผ่านศูนย์กลางที่เล็กกว่า
ทางเข้าปั๊มท่อ เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกเข้าได้ง่ายขึ้น
ปั๊มไปตามท่อจะทำให้ประสิทธิภาพการทำงานของปั๊มลดลงและรวมถึงอากาศด้วย
ฟองอากาศทำให้ปั๊มเสียหาย
3: เมื่อมองจากทิศทางทางเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบน
พอร์ตทางออก)
4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1 ) เมื่อติดตั้งแล้ว
ในแนวตั้ง พอร์ตเต้าเสียบควรอยู่ด้านบน
5: เพื่อหลีกเลี่ยงการทำงานแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควร
อยู่ในแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1)
6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศ
ปล่อยออกง่าย ไม่ควรใช้ท่อออกต่ำกว่าข้อศอก 90 องศา (ดูรูปที่ 2)
7: ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นของเหลว
ปานกลาง .
พารามิเตอร์อุณหภูมิ
อุณหภูมิของเหลวปานกลาง: -40℃ถึง +85℃(-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40℃ถึง +120℃(-40°F ถึง +248°F)
อุณหภูมิในการจัดเก็บ:-40℃ถึง +70℃(-40°F ถึง +158°F)
(สูงสุด 100℃แต่จะทำให้อายุการใช้งานสั้นลง)
■ความดันของระบบ
-0.2 ถึง 2.5 บาร์ ( 100℃(212°ฟ).
อายุการใช้งานมากกว่า 20,000 ชั่วโมงตามแรงดันไฟฟ้าที่กำหนดและ 36℃(86°F) สภาพแวดล้อม
อุณหภูมิ.
■ช่วงแรงดันไฟฟ้า
พิกัดปั๊มน้ำ 24V ช่วงใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์จะใช้งานได้หลากหลายแรงดันและอุณหภูมิแต่มากเกินไปหรือมากเกินไป
แรงดันไฟฟ้าและอุณหภูมิต่ำจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถ
สัมผัสกับรังสีความร้อนโดยรอบ
ของเหลวปานกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)
■พารามิเตอร์ทางไฟฟ้า
|
แรงดันใช้งาน
(วีดีซี)
|
กำลังไฟ
(ญ)
|
จัดอันดับกระแส
(ยาว/สูง)
|
ขนาด
(มม.)
|
น้ำหนัก
(ช)
|
| 24V(18V-32V) |
240W |
Q=2800L/H,
ชม≥16M
|
190*90*157 |
2200g |
รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดูรูปที่ 3):
|
แอมป์282104
(ปลั๊กตรงรุ่น AMP282109-1)
|
1 |
2 |
| +24V |
จีเอ็นดี |
| ความหนาของลวด |
ใช้ลวดที่ยาวที่สุด* |
| |
24V |
| 1.5 มม.² |
16 ม |
| 2.5 มม.² |
25ม |
| 3 มม.² |
31ม |
| 4 มม.² |
40 ม |
ขนาดสายไฟที่แนะนำคือ (ขึ้นอยู่กับแรงดันไฟตก 3%)
*ความยาวของสายไฟหมายถึงระยะทางจากปั๊มถึงแบตเตอรี่
■ความสนใจ
1. อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ - 120 ℃ ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบ ระบบท่อปล่อยก๊าซ และเครื่องยนต์ในระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมในการทำงาน
2.ตำแหน่งการติดตั้งของปั๊มน้ำควรใกล้กับระดับน้ำต่ำให้มากที่สุด เพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่มีฝุ่น ฝุ่นเป็นอันตรายต่อการลดอายุการใช้งาน
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดอุดตันเพื่อลดอายุการใช้งานของปั๊ม
■พารามิเตอร์ประสิทธิภาพ
