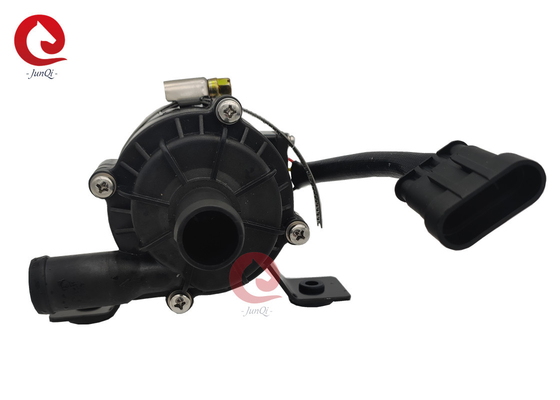

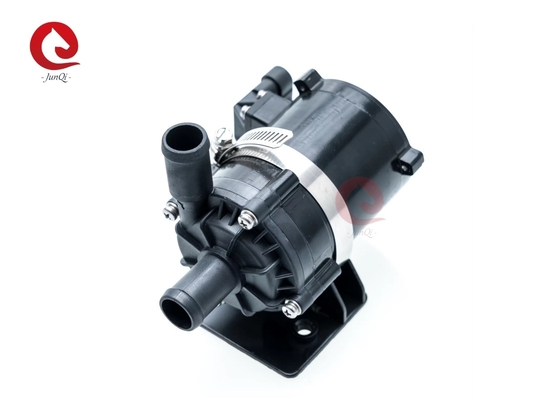

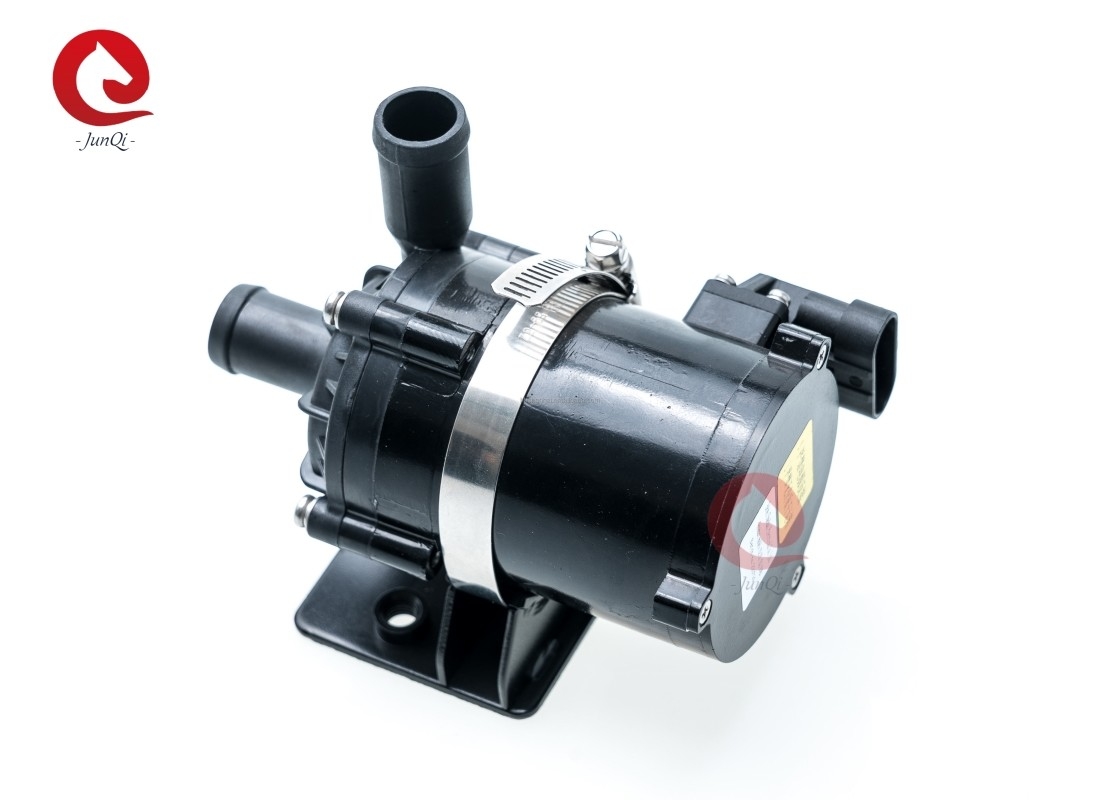

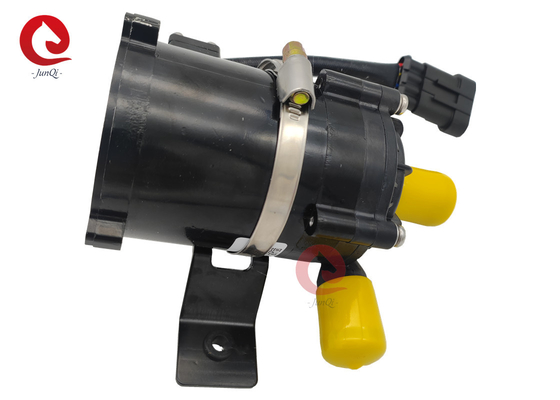

Cooling Auxiliary 24 12VDC Brushless DC Motor Water Pump 80W สำหรับการหมุนเวียนความร้อน HEV EV

HEV หรือปั๊มน้ำไฟฟ้ารถยนต์ไฟฟ้าระบายความร้อนด้วยแบตเตอรี่ปั๊มน้ำหล่อเย็นปั๊มรถยนต์ไฟฟ้า

DKB80 Series ปั๊มน้ำไฟฟ้าสำหรับรถยนต์

การเพิ่ม / การไหลเวียน / ความถี่ตัวแปร / เสียงรบกวนต่ำ / ปั๊มโล่ / การควบคุม PWM / สัญญาณตอบรับ

♣การใช้งาน

นำไปใช้กับ HEV (รถยนต์ไฟฟ้าไฮบริด), EV (รถยนต์ไฟฟ้า), รถไฟ, เรือและระบบหมุนเวียนความร้อนอื่น ๆ และระบบหมุนเวียนความเย็น

1. เครื่องยนต์รถยนต์ไฟฟ้าไฮบริด (HEV), เครื่องยนต์มอเตอร์ไฟฟ้าระยะไกล (EREV) และวงจรการทำความเย็นของระบบ

2. เครื่องยนต์มอเตอร์มินิบัสไฟฟ้าบริสุทธิ์และวงจรการทำความเย็นของระบบควบคุมวงจรความร้อนและความเย็นเสริมของแบตเตอรี่

3. รอบการระบายความร้อนของเทอร์โบชาร์จเจอร์

4. วงจรน้ำหล่อเย็นของเครื่องยนต์

5. รอบเครื่องทำน้ำอุ่นล่วงหน้า 12KW

6. ระบบระบายความร้อนอื่น ๆ ใช้

♣คุณสมบัติ

♦ปั๊มหอยโข่งแบบขั้นตอนเดียว

♦การส่งแรงแม่เหล็ก (โครงสร้างปั๊มโล่)

♦มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูงใช้พลังงานต่ำประสิทธิภาพสูงอายุการใช้งานยาวนาน

♦ด้วยอุณหภูมิในการทำงานที่หลากหลาย

♦การควบคุมความเร็วสัญญาณ PWM (ข้อเสนอแนะสัญญาณ PG เสริม)

♦ด้วยการควบคุมการไหลคงที่

♦การป้องกันกระแสไฟฟ้าย้อนกลับ

♦การป้องกันการวิ่งแห้ง

♦แรงดันไฟฟ้าเกินการป้องกันกระแสเกิน

♦โอเวอร์โหลดเกินการป้องกันอุณหภูมิ

♦ชิ้นส่วนอิเล็กทรอนิกส์เกรดรถยนต์

♣คำอธิบายทางเทคนิค (ชิ้นส่วนที่สัมผัสกับของเหลว)

ตัวเรือนหัวปั๊ม: PPS + GF

ใบพัด: PPS + GF

ช่องป้องกัน: PPS + GF

แบริ่งเพลา: วัสดุคอมโพสิตคาร์บอนเรซิน + แหวนรองเซรามิกเซอร์โคเนีย

Shaft: เพลาสแตนเลสกลวง

โรเตอร์: ไนลอนฉีดบรรจุ

แหวนซีล: EPDM

♣อุปกรณ์ขับขี่ (รวมมอเตอร์)

แม่เหล็กไฟฟ้าในการขับขี่: แม่เหล็ก + การฉีดไนลอนบรรจุ

สกรูและน็อต: สแตนเลส SUS 304

มอเตอร์ขับเคลื่อน: มอเตอร์ไร้แปรงถ่าน

โครงลวดมอเตอร์: PPA + GF (สีขาว)

ตัวเรือนปั๊ม: อลูมิเนียมอัลลอยด์

ตัวยึด: สแตนเลส SUS 304

ห่วงยึด: สแตนเลส 304 ของสหรัฐฯ + แหวนยางกันชื้น

กันน้ำตามระดับ IP67 (en60529)

ตัวเชื่อมต่อ: 3 Pins หรือ 4Pins (พร้อมการตอบรับสัญญาณ PG)

เส้นผ่านศูนย์กลางหัวฉีด: 22.6 มม. (เส้นผ่านศูนย์กลางภายใน: 16 มม.)

♣ข้อมูลจำเพาะของรุ่น

DKB80-12A (SR / PG)

DKB80-24A (SR / PG)

พร้อมส่วนต่อท้ายรุ่นขายึด: SR (เช่น DKB80-12ASR)

ด้วยส่วนต่อท้ายพินของสัญญาณตอบรับสัญญาณ PG: PG (เช่น: DKB80-12APG)

♣คำแนะนำในการติดตั้ง

ปั๊มรุ่น DKB80 เป็นปั๊มหอยโข่งซึ่งต้องเติมไว้ล่วงหน้า

ปั๊มติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอหรือเติมปั๊มไว้ล่วงหน้าก่อนเปิดเครื่อง

1: ปั๊มไม่ควรทำงานแบบแห้งแม้ว่าจะสามารถทำงานแบบแห้งได้เป็นเวลา 30 วินาที (หลังจากการทำงานแบบแห้ง 30 วินาทีเครื่องจะหยุดโดยอัตโนมัติ) การทำงานแบบแห้งจะทำให้เกิดเสียงรบกวนและยังเพิ่มการขัดถูให้กับเพลาและปลอกเพลาอีกด้วย

2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำเชื่อมต่อทางเข้าของปั๊มหากคุณใช้ท่อทางเข้าของปั๊มที่มีเส้นผ่านศูนย์กลางเล็กกว่าเนื่องจากแรงดันติดลบในปั๊มอากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้นจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊ม

3: เมื่อมองจากทิศทางขาเข้าของปั๊มใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตเต้ารับ)

4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอน (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้งพอร์ตเต้ารับควรจะขึ้นด้านบน

5: เพื่อหลีกเลี่ยงไม่ให้เครื่องแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือที่ด้านบนของใบพัด(ดูรูปที่ 1)

6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีข้อศอกใน 20 ซม.) เพื่อให้อากาศถ่ายเทได้สะดวกไม่ควรใช้ท่อทางออกน้อยกว่า 90 องศา

ข้อศอก (ดูรูปที่ 2)

7: อย่าใช้น้ำทะเลหรือมลภาวะหนักอื่น ๆ ที่มีของเหลวปนเปื้อนเม็ดใหญ่เป็นสื่อของเหลว

♣พารามิเตอร์อุณหภูมิ

อุณหภูมิของเหลวปานกลาง: -40 ℃ถึง + 120 ℃ (-40 ° F ถึง + 248 ° F)

อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ถึง + 100 ℃ (-40 ° F ถึง + 212 ° F)

อุณหภูมิในการจัดเก็บ: -40 ℃ถึง + 70 ℃ (-40 ° F ถึง + 158 ° F)

(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)

♣ความดันของระบบ

-0.2 ถึง 2.5 บาร์ (100 ℃ (212 ° F)

อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)

♣ช่วงแรงดันไฟฟ้า

จัดอันดับปั๊มน้ำ 12V ช่วงที่ใช้งานได้ 9V - 16V

จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 30V

แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันและอุณหภูมิที่หลากหลาย แต่แรงดันและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มไม่สามารถสัมผัสกับรังสีความร้อนโดยรอบได้

ของเหลวปานกลาง: น้ำบริสุทธิ์ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)

♣พารามิเตอร์ทางไฟฟ้า

♣รูปแบบตัวเชื่อมต่อและหมุด

♣ความสนใจ

1. อุณหภูมิในการทำงาน: -40 ℃ --120 ℃ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบระบบท่อระบายก๊าซและเครื่องยนต์ในระหว่างการติดตั้งให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน

2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำมากที่สุดเพื่อยืดอายุการใช้งานของปั๊ม

3. เพื่อลดความต้านทานต่อน้ำควรลดข้อศอกจำนวนมากที่สุดในการวางท่อในการติดตั้งตรวจสอบให้แน่ใจว่าไม่มีข้อศอกใด ๆ อยู่ในระยะ 20 ซม. จากปั๊ม

4. โปรดใช้ปั๊มให้ห่างไกลจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นฝุ่นเป็นอันตรายเพื่อลดอายุการใช้งาน

5. ให้ความสำคัญกับความบริสุทธิ์ของน้ำหลีกเลี่ยงการติดขัดและใบพัดที่ปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม

♣กราฟเส้นโค้ง

♣ขนาดโดยรวม
