| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | junqi |
| ได้รับการรับรอง: | IS9001, TS16949,CE |
| หมายเลขรุ่น: | JP-BL43-408T |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotialbe |
| รายละเอียดการบรรจุ: | เหมาะสำหรับส่งออก |
| เวลาการส่งมอบ: | ตามคำสั่ง |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, เพย์พาล |
| สามารถในการผลิต: | 1000set / เดือน |
| รุ่น: | JP-BL43-408T | วัสดุ: | PPS+GF สเตนเลส |
|---|---|---|---|
| โวลเตชั่น: | 24VDC ( 18V-32VDC) | พลัง: | 240W |
| จัดอันดับอัตราการไหล: | 2400L/h | ศีรษะ: | 17ม |
| แอปพลิเคชัน: | รถบัสไฮบริด รถยนต์ไฟฟ้า | ||
| เน้น: | DC24V Brushless DC มอเตอร์ปั๊มน้ำ,DC24V bldc มอเตอร์ปั๊มน้ำ,240W Brushless DC มอเตอร์ปั๊มน้ำ |
||

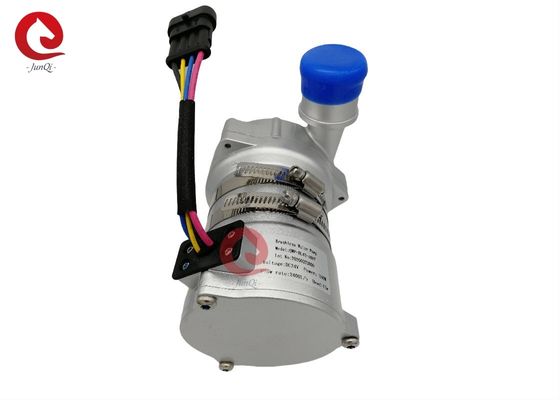

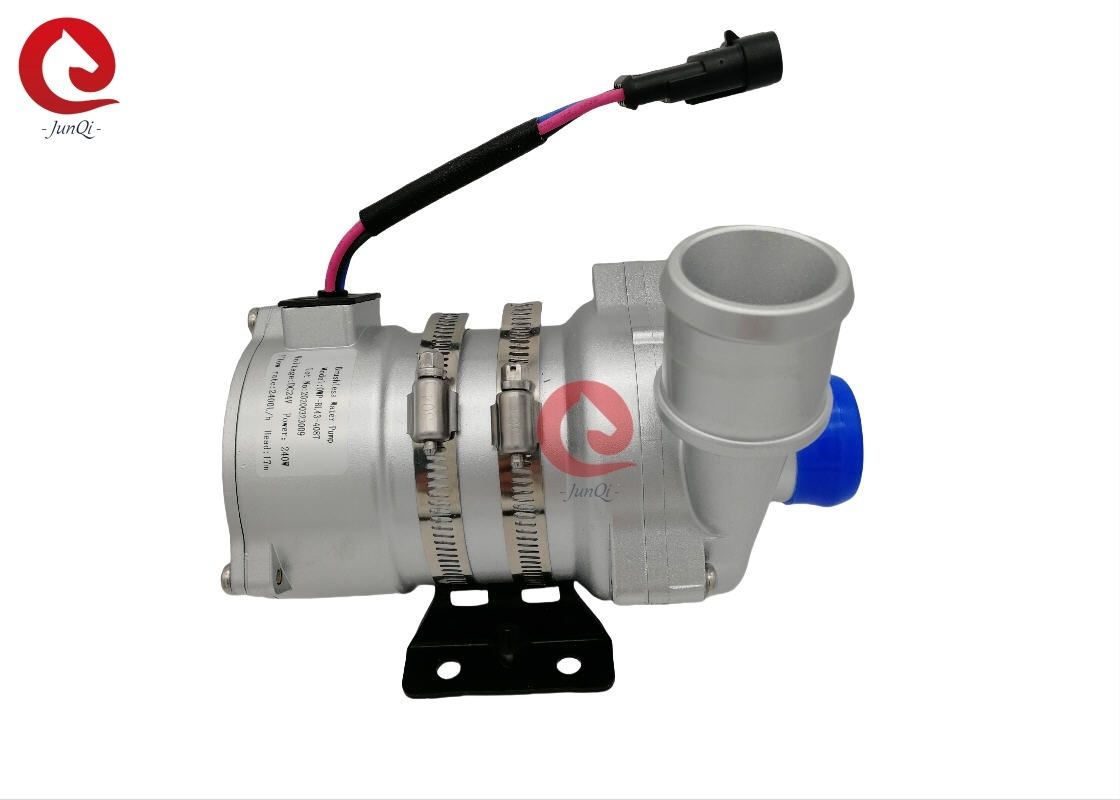

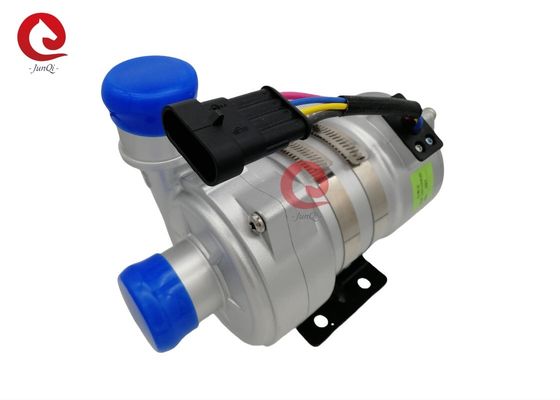

DC 24 V 240W รถยนต์ ไฟฟ้ามอเตอร์ brushless ปั๊มน้ํา สําหรับ BEV รถบัส / PHEV รถยนต์หมุนเวียนของเหลวเย็นกับ PWM
การกระตุ้น / การไหลเวียน / ความถี่แปร / เสียงเสียงต่ํา / ปั๊มหลุดศูนย์กลาง
การควบคุม PWM / การวินิจฉัยความผิดพลาด
■ การใช้งาน
ใช้ในรถบัสไฮบริด รถโดยสารไฮบริด รถไฟฟ้า รถไฟฟ้า เรือ และระบบหมุนเวียนการทําความร้อนและการทําความเย็นอื่นๆ
■ คําอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องกับเหลว)
บ้านหัวปั๊ม: โลหะอัลลูมิเนียมแบบหล่น
เครื่องขับ: PPS+GF
ช่องโล่: PPS+GF
กล่องแกน: วัสดุประกอบคาร์บอรันดัม
หม้อ: เหล็กไร้ขัด ((3CR14) หม้อ
กล่องแม่เหล็ก: ปลาสติก PPS
แหวนประทับ: EPDM
EMC: ระดับ 3
เสียง: ≤ 61dB
■ อุปกรณ์ขับเคลื่อน (รวมถึงมอเตอร์)
เครื่องหมุนขับเคลื่อน: PPS พลาสติกแม็กเนตแคปซูล
สกรูและเน็ต: SUS 304 สแตนเลส
มอเตอร์ขับเคลื่อน: มอเตอร์ DC ไม่มีแปรง
กรอบสายมอเตอร์: PPA GF
ตู้ปั๊ม: กล่องอลูมิเนียมแบบเจาะเจาะกับการพัดทรายและ anodizing + PE powder coating
หมุน: เหล็ก
หมุนบราคเก็ต: สแตนเลส US 304
กันน้ําตามการจัดอันดับ IP68 (en60529)
รูปแบบเครื่องเชื่อม: AMP282106-1 (สอดคล้องกับ Plug AMP282088-1)
กว้างกระจก: 38mm (1.5 นิ้ว)
■คําแนะนําการติดตั้ง
ปั๊มชุด JP-BL43-408T เป็นปั๊มหลุดศูนย์กลางที่ต้องการปั๊มที่เต็มก่อน
ปั๊มที่ติดตั้งอยู่ในตําแหน่งต่ําสุดของระบบเพื่อให้แน่ใจว่าหมุนยนต์จะดําน้ําในของเหลวเสมอ, หรือเต็มล่วงหน้าปั๊มก่อนการเปิดพลังงาน
รางวัล
1: ปั๊มไม่ควรทํางานแบบแห้ง แม้ว่ามันสามารถทํางานแบบแห้งได้ 15 นาที (หลังจากทํางานแบบแห้ง 15 นาทีมันจะหยุดโดยอัตโนมัติ) การทํางานแบบแห้งจะสร้างเสียงดังนอกจากนี้เพิ่มการขัดขัดกับแกนและหมวกแกน.
2: ใช้ท่อกว้างที่แนะนําในการเชื่อมต่อช่องเข้าปั๊ม หากคุณใช้ช่องเข้าปั๊มเชือกขนาดเล็กอากาศภายนอกเข้าสู่ปั๊มง่ายขึ้น ผ่านท่อ, มันจะทําให้การทํางานของปั๊มเสื่อมลง, และยังมี Bubbles อากาศทําให้เกิดความเสียหายต่อปั๊ม.
3: เมื่อมองจากทิศทางการเข้าของปั๊ม, เครื่องหมุนหมุนตามทิศทางนาฬิกา (ดูลูกศรบนประตูออก)
4: ปั๊มสามารถติดตั้งตั้งตั้งตั้ง หรือติดตั้งตั้งแนวราบ (ดูรูป 1)
5:เพื่อหลีกเลี่ยงการทํางานแห้ง (อากาศติดอยู่ในหมุน) ประตูออกของปั๊มน้ําควรตั้งตั้งตรงหรืออยู่ด้านบนของหมุน (ดูรูป 1)
6: ท่อเชื่อมต่อควรติดตั้งตั้งแน่น (หรือไม่มีเอลโค้ทใน 20 ซม) เพื่อให้อากาศปล่อยออกง่าย ท่อออกไม่ควรใช้ที่ต่ํากว่า 90 องศาเอลโค้ท (ดูรูป 2)
7: ไม่สามารถใช้น้ําทะเลหรือปนเปื้อนหนักอื่น ๆ กับของเหลวปนเปื้อนขนาดใหญ่เป็นสื่อเหลว
■ อุณหภูมิ ปริมาตร
อุณหภูมิของของเหลวกลาง: -40°C ถึง +85°C (-40°F ถึง + 185°F)
อุณหภูมิบริเวณทํางาน: -40°C ถึง +120°C (-40°F ถึง +248°F)
อุณหภูมิการเก็บรักษา: -40°C ถึง +70°C (-40°F ถึง +158°F)
(สูงสุด 100 °C แต่จะทําให้อายุการใช้งานสั้นลง)
■ความดันระบบ
-0. 2 ถึง 2.5 บาร์ (100 °C (212 °F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงโดยพิจารณาจากความดันระดับและอุณหภูมิบริเวณ 36 °C ((86 °F)
■ระยะความดัน
ปั๊มน้ําขนาด 24V ระยะทํางาน 18V - 32V
แม้ว่ามอเตอร์จะสามารถใช้ได้ในช่วงความแรงกดและอุณหภูมิที่กว้างขวาง แต่ความแรงกดและอุณหภูมิที่มากเกินไปหรือต่ําเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ปั๊มไม่สามารถถูกเผชิญกับรังสีความร้อนในสภาพแวดล้อม.
น้ําเหลวกลาง: ผสมเหลว (น้ําที่มีน้ํากลีโคลต่ํากว่า 60%)
■ปริมาตรไฟฟ้า
|
โลเตจการทํางาน (VDC) |
พลังประเมิน (W) |
ปริมาณการไหล (L/H) |
ขนาด (mm) |
น้ําหนัก (g) |
| 18V-32V ((24V) | 240W | Q=2400L/H, H=17m | 185*90*155 | 2200 กรัม |
รูปแบบเครื่องเชื่อมและคุณสมบัติไฟฟ้าที่สอดคล้อง (ดูรูป 3)
| AMP282106-1 | 1 ((สีดํา) | 2 ((เหลือง) | 3 ((สีฟ้า) | 4 ((แดง) |
| (ตรงกับพล็อก AMP282088-1) | GND | การตอบสนองความผิดพลาด | PWM | +24V |
■ตัวอักษร PWM
| ระยะเวลาทํางาน | คําอธิบาย | คําสังเกต: 1:PWM duty cycle metrical error ความผิดพลาดของ PWM ±2% 2:แรงดัน PWM:24VDC ความถี่:1 KHz 3: ความถี่ PWM ที่แนะนํา:500Hz 4: แนะนํา 0% duty ในขณะที่ PWM ติดต่อ |
| 0%≤ภาษี≤15% | โหมด PWM (หยุด) | |
| 15%≤ภาษี≤20% | โหมด PWM (ความเร็วในนาที) | |
| 20%≤ภาษี≤80% | โหมด PWM (ระยะควบคุมความเร็วแบบเส้น) | |
| 80%≤ภาษี≤100% | โหมด PWM (ขีดจํากัดความเร็วสูงสุด) |
| สายด่วน | สายที่ใช้ยาวที่สุด* |
| 24V | |
| 1.5 มม2 | 16 เมตร |
| 2.5 มม2 | 25 เมตร |
| 3 มม2 | 31 เมตร |
| 4 มม2 | 40 เมตร |
ขนาดของสายที่แนะนําคือ (ขึ้นอยู่กับการลดความแรงกดดัน 3%)
*ความยาวของสายหมายถึงระยะห่างจากปั๊มไปยังแบตเตอรี่
■ความสนใจ
1. อุณหภูมิบริเวณทํางาน: -40 °C - 120 °C ควรพยายามหลีกเลี่ยงใกล้เคียงกับเครื่องกระตุ้นสามองค์ประกอบ ระบบท่อการปล่อยก๊าซและเครื่องยนต์ระหว่างการติดตั้งรับประกันอุณหภูมิสภาพแวดล้อมการทํางาน.
2สถานที่ติดตั้งของปั๊มน้ําควรใกล้กับระดับน้ําต่ําเท่าที่จะทําได้ เพื่อขยายอายุการใช้งานของปั๊ม
4. กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมฝุ่นฝุ่นเป็นอันตรายที่จะลดอายุการใช้งาน
5. ให้ความสนใจในการบริสุทธิ์ของน้ํา, หลีกเลี่ยงการยับยั้งและ impeller-ล็อกเพื่อลดอายุการใช้งานของปั๊ม
■ปริมาตรการทํางาน
■มิติภายนอก
