เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | JEUNKEI |
| ได้รับการรับรอง: | ISO9001,CE |
| หมายเลขรุ่น: | OWB7040AL-24V |
| จำนวนสั่งซื้อขั้นต่ำ: | 5 ชิ้น (มีตัวอย่าง) |
|---|---|
| ราคา: | USD30-USD40/PC |
| รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, Paypal |
| สามารถในการผลิต: | 1,000 ชิ้นต่อเดือน |

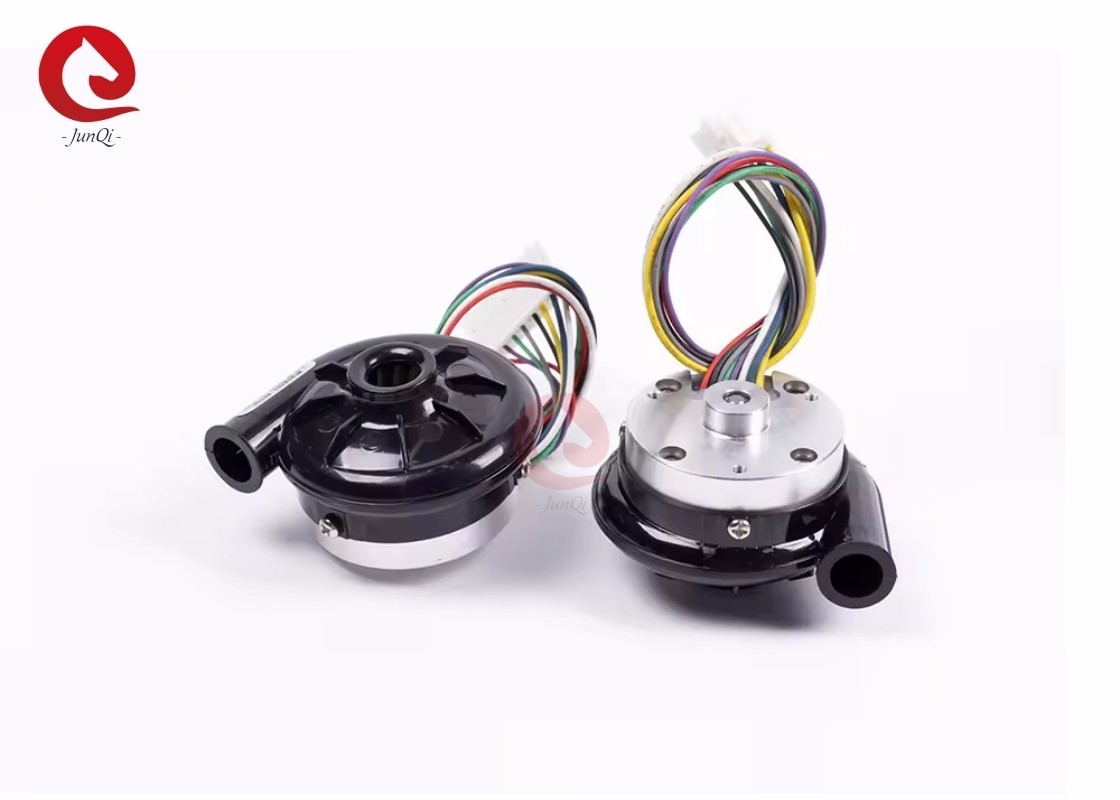

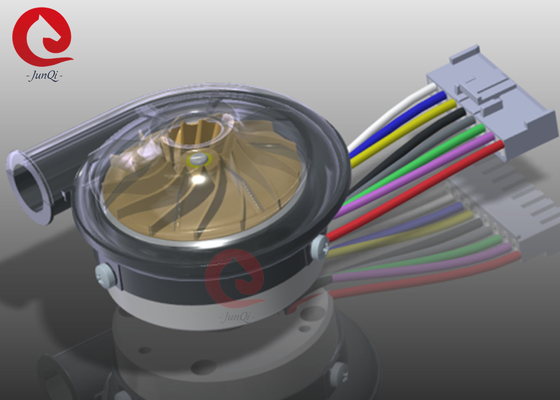

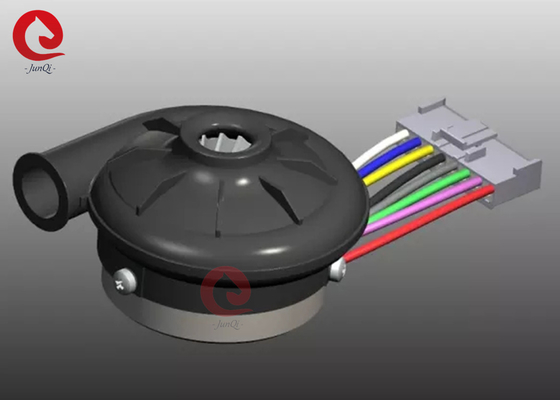

| นามเบ: | พัดลมเป่าลมแบบพกพา | รุ่น NO.: | OWB7040AL-24V |
|---|---|---|---|
| โวลเตชั่น: | 24V | ความเร็ว: | 37000 รอบต่อนาที (ช่องเปิด) |
| ปัจจุบัน: | 2.8A | การไหลของอากาศ: | 21ลบ.ม./ชม |
| อายุการใช้งาน: | 15,000 ชม | การรับประกัน: | 12 เดือน |
| น้ําหนัก: | 80g | ไดรเวอร์ที่ตรงกัน: | บีแอลดีซี2403 |
| เน้น: | พัดลมเย็น 24vdc แบบไม่มีแปรง,เครื่องพัดลมแบบไม่มีแปรง 24v 37000 รอบ/นาที,เครื่องพัดลมแบบไม่มีแปรง 24 วอลต์ ความเร็วสูง |
||
ปริมาตรสินค้า:
| รุ่น | OWB7040AL-24V |
| โวลเตชั่น | 24VDC |
| เปิดช่อง | |
| ความเร็ว | 37000 รอบ / นาที |
| ปัจจุบัน | 2.8A |
| กระแสอากาศ | 21m3/h |
| ห้องออกปิด | |
| ความเร็ว | 41000 รอบ / นาที |
| ปัจจุบัน | 1.7A |
| ความดันอากาศ | 6.0Kpa |
| เสียง | 73dBA |
| คู่หมุน | 1 |
| ความต้านทาน ช่วงต่อช่วง | 1.6 โอม |
| อุปสรรค-ระยะต่อระยะ | 0.5 ~ 0.6mH |
คอร์ฟการทํางาน:
ขนาดกล:
การใช้งาน:
1: คูชั่นอากาศพัฟเฟอร์
2: ตู้เก็บของที่ฉลาด
3: ไฟฟ้า-การขับเคลื่อน phlegm-sucker
4: ระบบอากาศกลาง
5: เครื่องล้างอากาศ
6: เครื่องแห้งมือ
7: เครื่องทํากระบอกอากาศ
8: เครื่องระบายอากาศ
9: เครื่องดูดฝุ่น
10: เครื่องหายใจ
11: ปั๊มอากาศ
12: อุปกรณ์เย็น

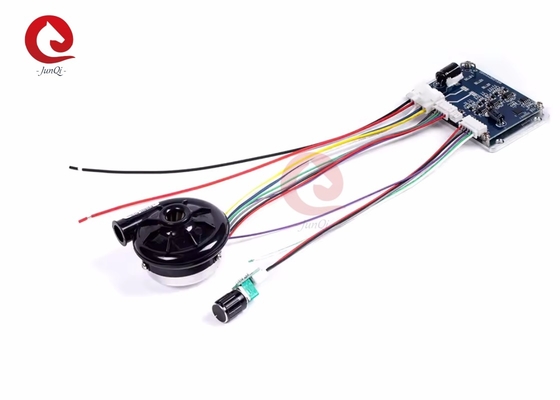

บอร์ดคนขับแบบแมช:
รายละเอียด:
| รุ่น | BLDC2403 |
| ความดันเฉพาะ | 24VDC |
| ระยะความดัน | 9 ~ 29VDC |
| Max.Continuous Current ปัจจุบัน | 3A |
| ขนาดสูงสุด ปัจจุบัน | 6A |
| มุมผลฮอลล์ | 60° |
| น้ําหนัก | 30 กรัม |
การเข้าของแหล่งพลังงาน
| PIN | |
| Vcc | +24VDC |
| GND | GND |
อย่าย้อนการเชื่อมต่อของ Vcc และ GND ไม่งั้น PCB จะได้รับความเสียหาย
การเชื่อมต่อมอเตอร์:
| PIN | |
| W | โมเตอร์เฟส W |
| V | โมเตอร์เฟส V |
| ยู | โมเตอร์เฟส U |
| GND | GND |
| Hw | ห้อง W |
| ฮีวี | ห้อง V |
| ฮู | ห้อง U |
| 5V | พลังงานจําหน่ายแรงดันให้กับฮอลล์ |
การเชื่อมต่อการควบคุม:
| พีจี | ความเร็ว การออกแรงผลักดัน |
| สหรัฐ | สูงหรือไม่เชื่อมต่อ = CCW, ต่ําหรือเชื่อมต่อ GND = CW |
| EN | สูงหรือไม่เชื่อมต่อ=ทํางาน, ต่ําหรือเชื่อมต่อกับ GND= หยุด |
| GND | GND |
| VSR | ความดันการเข้า 0-5VDC เพื่อเปลี่ยนความเร็วของมอเตอร์ |
| 5V |
ภาพวาดของแผ่นเครื่องขับ:
