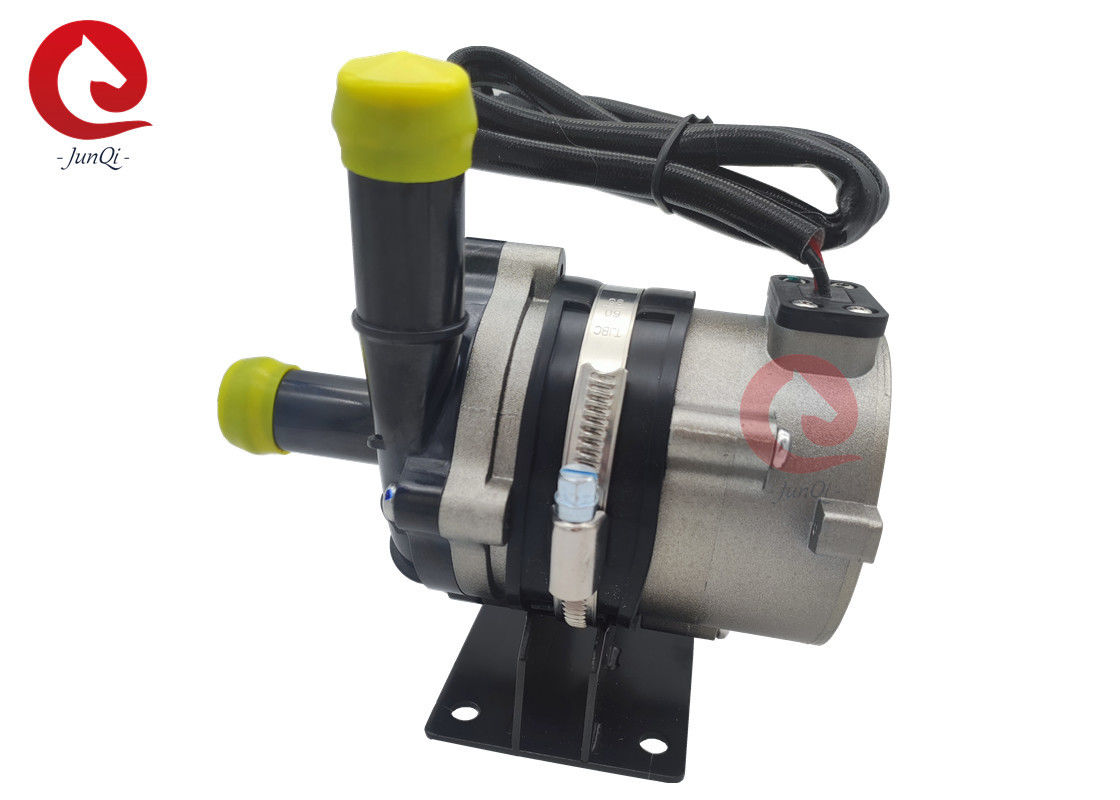

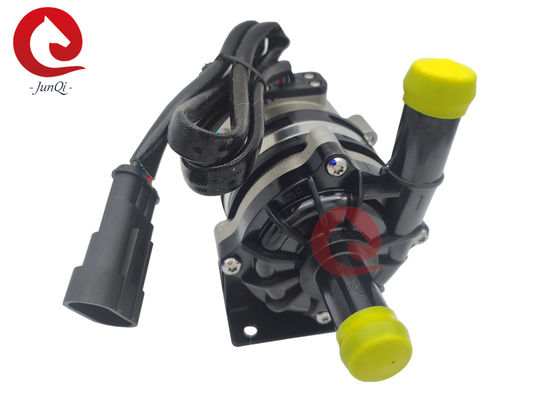

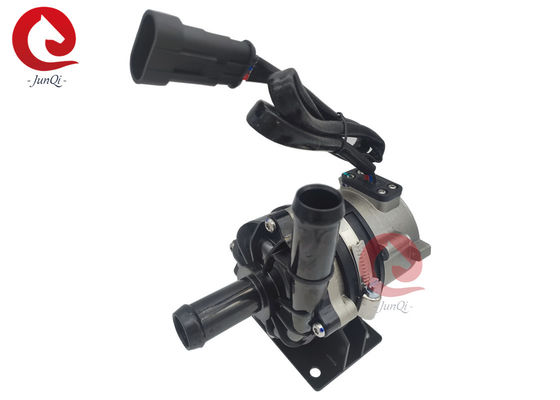

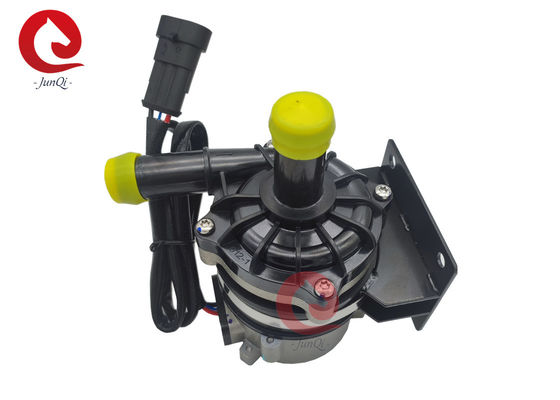

ปั๊มมอเตอร์ DC แบบไร้แปรง JP100-24V ควบคุม PWM

JUNQI JP100-24V ปั๊มมอเตอร์ DC แบบไร้แปรงถ่าน, การควบคุม PWM 24V 100W ปั๊มน้ำไฟฟ้าสำหรับระบายความร้อนหมุนเวียนเซลล์เชื้อเพลิง

คุณสมบัติหลัก:

1. กำลังไฟคงที่: กำลังไฟของปั๊มน้ำจะคงที่เมื่อแรงดันไฟฟ้า dc9v-16v เปลี่ยนแปลง;

2. การป้องกันอุณหภูมิเกิน: เมื่ออุณหภูมิแวดล้อมเกิน 100 ℃ (อุณหภูมิจำกัด) ปั๊มจะเริ่มฟังก์ชันป้องกันตัวเอง เพื่อรับประกันอายุการใช้งานของปั๊ม ขอแนะนำให้ติดตั้งในตำแหน่งที่มีอุณหภูมิต่ำหรือมีการไหลเวียนของอากาศที่ดีกว่า)

3. การป้องกันแรงดันไฟฟ้าเกิน: ปั๊มเข้าสู่แรงดันไฟฟ้า DC28V เป็นเวลา 1 นาที วงจรภายในของปั๊มไม่เสียหาย;

4. การป้องกันการหมุนติดขัด: เมื่อมีวัสดุแปลกปลอมเข้าไปในท่อ ทำให้ปั๊มน้ำอุดตันและหมุน ปัจจุบันของปั๊มจะเพิ่มขึ้นอย่างกะทันหัน ปั๊มน้ำจะหยุดหมุน (มอเตอร์ปั๊มน้ำหยุดทำงานหลังจากรีสตาร์ท 20 ครั้ง หากปั๊มน้ำหยุดทำงาน ปั๊มน้ำจะหยุดทำงาน) ปั๊มน้ำจะหยุดทำงาน และปั๊มน้ำจะหยุดรีสตาร์ทปั๊มน้ำและรีสตาร์ทปั๊มเพื่อกลับสู่การทำงานปกติ;

5. การป้องกันการทำงานแบบแห้ง: ในกรณีที่ไม่มีตัวกลางหมุนเวียน ปั๊มน้ำจะทำงานเป็นเวลา 20 วินาทีหรือน้อยกว่าหลังจากสตาร์ทเต็มที่

6. การป้องกันการเชื่อมต่อย้อนกลับ: ปั๊มน้ำเชื่อมต่อกับแรงดันไฟฟ้า DC28V ขั้วของแหล่งจ่ายไฟกลับด้าน รักษาไว้ 1 นาที และวงจรภายในของปั๊มน้ำไม่เสียหาย;

7. ฟังก์ชันควบคุมความเร็ว PWM

8 และฟังก์ชันเอาต์พุตความผิดพลาดระดับสูง

9. การสตาร์ทแบบนุ่มนวล

♣ข้อมูลพื้นฐาน

♣ คำแนะนำในการติดตั้ง:

♣ พารามิเตอร์อุณหภูมิ

อุณหภูมิของเหลวตัวกลาง: -40℃ ถึง +120℃ (-40°F ถึง + 248°F)

อุณหภูมิแวดล้อมในการทำงาน: -40℃ ถึง +100℃ (-40°F ถึง +212°F)

อุณหภูมิในการจัดเก็บ: -40℃ ถึง +70℃ (-40°F ถึง +158°F)

(สูงสุด 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)

♣ แรงดันระบบ

-0.2 ถึง 2.5 บาร์ (100℃ (212°F)

อายุการใช้งานมากกว่า 20,000 ชั่วโมงโดยพิจารณาจากแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36℃ (86°F)

♣ รุ่นคอนเนคเตอร์และพิน

♣ ข้อควรระวัง

1. อุณหภูมิแวดล้อมในการทำงาน: -40℃--120℃ ควรพยายามหลีกเลี่ยงการอยู่ใกล้กับระบบท่อระบายก๊าซและเครื่องยนต์สามองค์ประกอบในระหว่างการติดตั้ง ตรวจสอบให้อุณหภูมิสภาพแวดล้อมในการทำงาน

2. ตำแหน่งการติดตั้งของปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำที่สุดเท่าที่จะเป็นไปได้ เพื่อยืดอายุการใช้งานของปั๊ม

3. เพื่อลดความต้านทานของน้ำ ควรลดจำนวนข้อศอกในท่อให้มากที่สุดเท่าที่จะเป็นไปได้ในการติดตั้ง ตรวจสอบให้แน่ใจว่าไม่มีข้อศอกใดๆ ภายใน 20 ซม. จากปั๊ม

4. โปรดใช้ปั๊มให้ห่างจากสภาพแวดล้อมที่มีฝุ่น ฝุ่นเป็นอันตรายต่อการลดอายุการใช้งาน

5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดอุดตันเพื่อลดอายุการใช้งานของปั๊ม

♣ แผนภูมิเส้นโค้ง

♣ คำอธิบายการควบคุม PWM:

♣ ขนาดโดยรวม

♣ การใช้งาน:

ใช้กับ HEV (ยานยนต์ไฟฟ้าไฮบริด), EV (ยานยนต์ไฟฟ้า), รถไฟ, เรือ และระบบหมุนเวียนความร้อนและระบบหมุนเวียนความเย็นอื่นๆ
