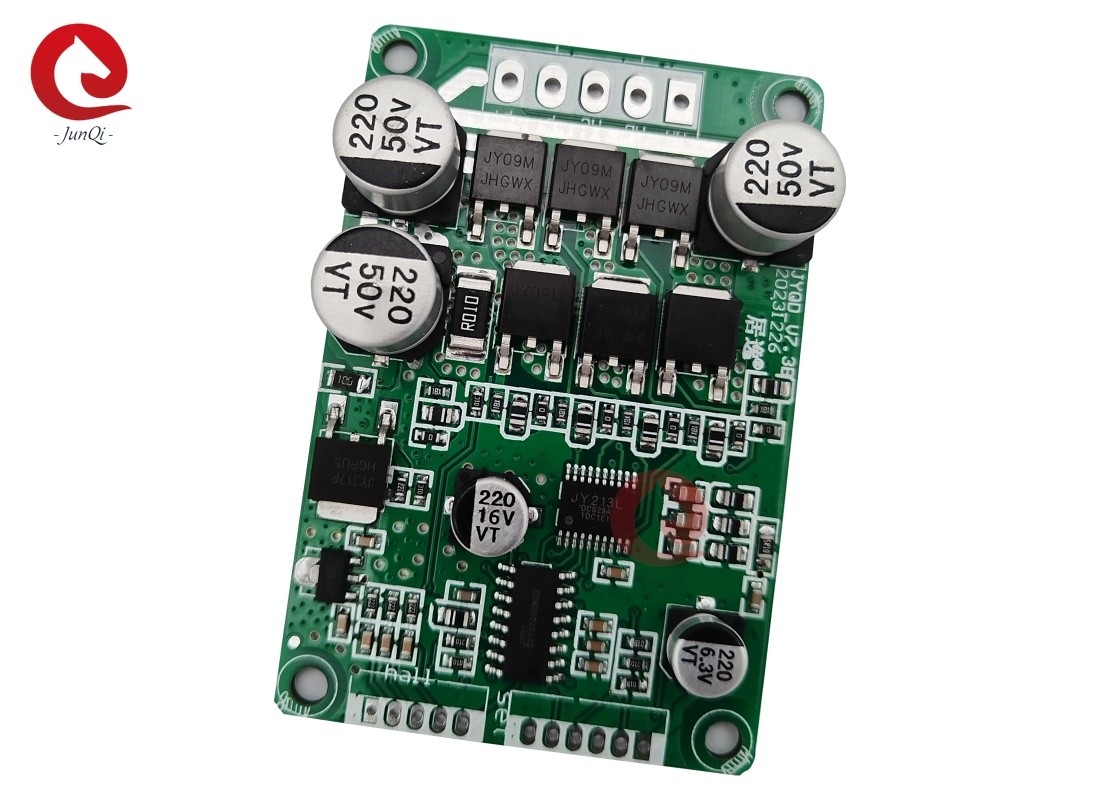

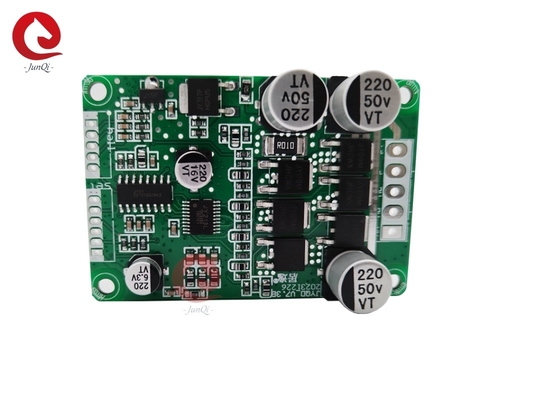

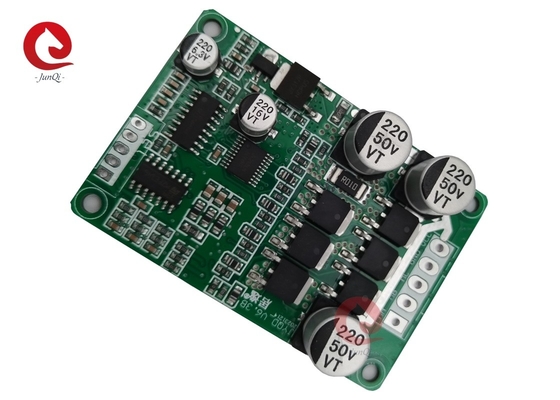

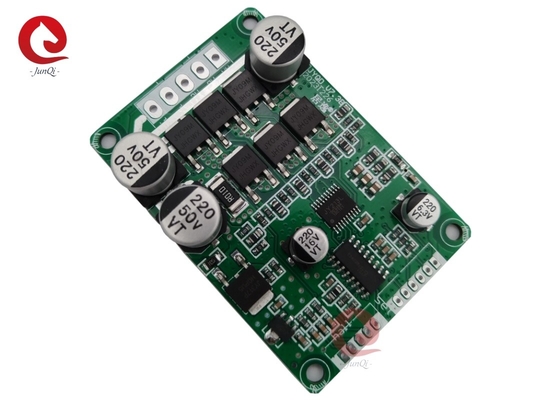

JYQD_V7.3B โวลเตจ 7 ~ 48V ขนาดสูงสุด 10A กําลังขับเคลื่อน ต่ํากว่า 200W แฮลเซ็นเซอร์ BLDC มอเตอร์

JYQD_V7.3B โวลเตจ 7 ~ 48V ขนาดสูงสุด 10A กําลังขับเคลื่อน ต่ํากว่า 200W แฮลเซ็นเซอร์ BLDC มอเตอร์

คําอธิบาย:

หมายเหตุการใช้งาน:

1. ยืนยันว่าปริมาตรแรงดันและพลังงานของมอเตอร์ไม่สามารถเกินช่วงที่กําหนดโดยบอร์ดผู้ขับ

2. บอร์ดไดรฟ์นี้เหมาะสําหรับมอเตอร์แบบ DC แบบไร้แปรง 120 องศาของฮอลล์ ไม่ใช่อุปกรณ์ทุกผู้ผลิตลูกค้าสามารถปรับลําดับสายฮอลล์หรือลําดับสายมอเตอร์สามเฟสตามสถานการณ์จริงประสบผลการขับขี่ที่ดีที่สุด

3. JYQD_V7.3B บอร์ดขับเคลื่อนเป็นบอร์ดเปล่า, พลังขับเคลื่อนต่ํากว่า 100W มอเตอร์ไม่จําเป็นต้องบังคับการระบายความร้อน, จําเป็นต้องให้ความปลอดภัยอากาศปกติ

4. การเชื่อมต่อกับอุปกรณ์ไฟฟ้าภายนอกมันเป็นเพียงเหมาะสําหรับการเชื่อมต่อ potentiometers ภายนอกและสวิทช์กับบอร์ดนี้สําหรับการควบคุมความเร็วและย้อนหลัง.

5สัญญาณบนบอร์ดจูง JYQD_V7.3B คือสัญญาณผลิตแรงผลักของความเร็วของมอเตอร์ และกระแสผลิตต่ํากว่า 5mA

แผนการเชื่อมต่อสายไฟ:

การอธิบายท่าเรือ:

1. HALL สายดึงเซ็นเซอร์
กรุงเทพมหานคร
Hc ️ ห้อง Hc
Hb ห้อง Hb
ฮา ฮา
5 วอลต์ รางบอลบวก

2. การควบคุมท่าเรือ
GND ใช้สําหรับการควบคุมภายในคณะกรรมการขับรถ
VR ปอร์ตควบคุมความเร็ว การควบคุมความเร็วแบบวอลเตจแบบแอนาล็อก การควบคุมความเร็ว 0V-5V การควบคุมความเร็วแบบเส้นตรงจากต่ําไปสูง การควบคุมความเร็วแบบ PWM ต้องติดกับเครื่องขับ
Z/F ช่องทางควบคุมทิศทางหมุน ปรับความเร็วความแรงดันแบบแอนาล็อก ปรับความเร็ว 0V-5V ปรับความเร็วแบบเส้นตรงจากต่ําไปสูงการกําหนดความเร็ว PWM ต้องถูกตั้งพื้นที่กับบอร์ดคนขับ.
สัญญาณ ราคาเครื่องยนต์ สัญญาณแรงกระแทก Port ออก สัญญาณแรงกระแทก 5V
ผูก 5V ให้ทํางาน ผูก GND ให้หยุดทํางาน
5 วอลต์ ผังไฟออกภายในพานขับรถ พันธมิตรภายนอกหรือสวิทช์สําหรับการปรับความเร็วและการทํางานย้อนหลัง

3. พานไฟฟ้า
P+ ️ DC +
พี- ∆ ดีซี-
MC √ โมเตอร์เฟส C
MB Motor Phase B หน่วยการควบคุมความเร็ว
MA ✅ โมเตอร์เฟส A

4. กรุณาระวังว่าสายไฟฟ้าและสายไฟฟ้าฮอลล์ไม่ยาวเกินไป มันจะทําให้สัญญาณสับสน ถ้าสายไฟฟ้ายาวเกินไป

5.ระยะห่างของพอร์ตของพอร์ตควบคุมและพอร์ตพลังงานคือ 2.0mm และ 3.96mm ตามลําดับ

6.ให้ความสําคัญกับการกันความร้อนของบอร์ดการขับเคลื่อนเมื่อการเพิ่มหรือการวางระบายความร้อน

ขนาด ((mm):
