เพื่อสร้างมูลค่าให้กับลูกค้า ความซื่อสัตย์สุจริตและวิน-วิน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Junqi |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | jyqd_v6.3b |
| จำนวนสั่งซื้อขั้นต่ำ: | 2 ชิ้น (มีตัวอย่าง) |
|---|---|
| ราคา: | USD13-USD19/PC |
| รายละเอียดการบรรจุ: | ชุดเพื่อการส่งออก |
| เวลาการส่งมอบ: | ขึ้นอยู่กับปริมาณการสั่งซื้อ / ต่อรองได้ |
| เงื่อนไขการชำระเงิน: | T / T, Western Union, Paypal |
| สามารถในการผลิต: | 10000 ชิ้นต่อเดือน |
| รุ่น: | jyqd_v6.3b | โลตติจ์ทํางาน: | 7 ~ 48VDC |
|---|---|---|---|
| กระแสไฟสูงสุด: | 10A | ฉันติดต่อ: | 8A |
| การควบคุมความเร็วของแรงดันไฟฟ้าแบบอะนาล็อก: | 0~5V | ควบคุมความเร็ว: | พี.ดับบลิว.เอ็ม |
| เน้น: | ตัวควบคุมกระจกไฟฟ้าโลหะ ISO,ตัวควบคุมกระจกไฟฟ้าชิ้นส่วนรถบรรทุกหนัก,ตัวควบคุมกระจกไฟฟ้ารถบรรทุก MAN |
||

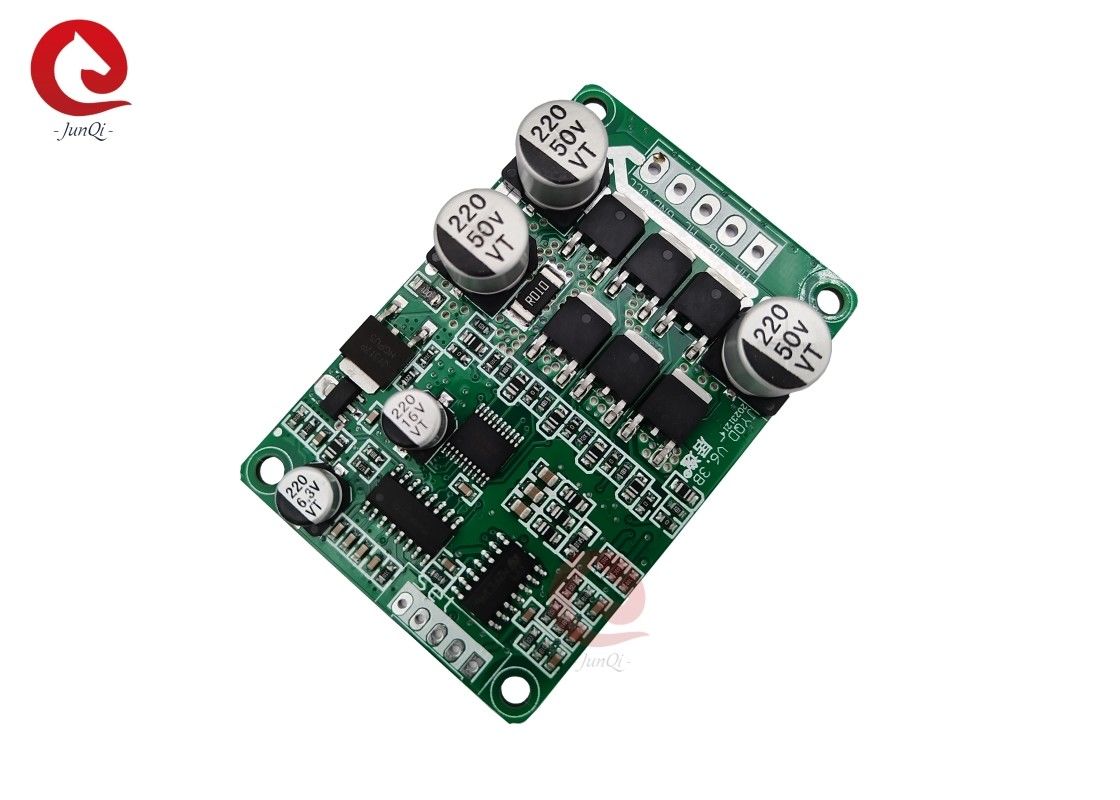

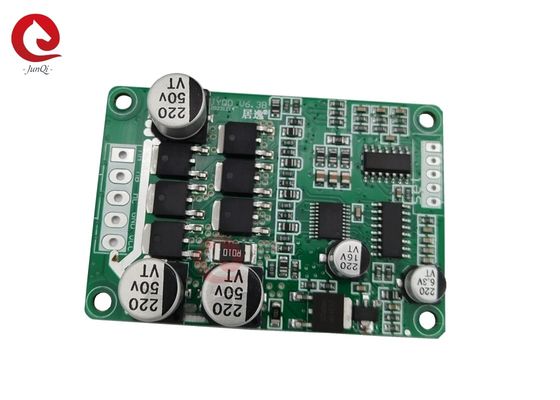

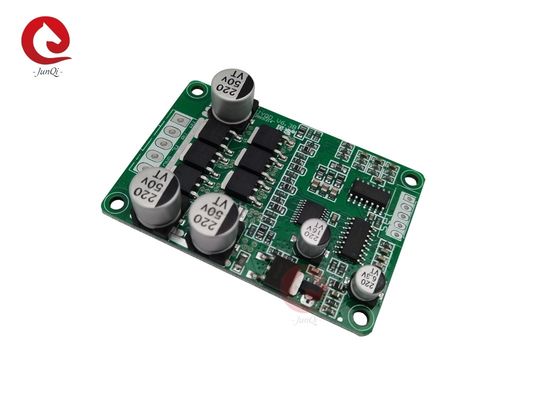

DC7-48V Brushless Motor Drive Board JYQD_V6.3B สําหรับเครื่องยนต์ BLDC แบบไม่มีเซนเซอร์ 3 ขั้นตอน
คําอธิบาย:
| รุ่น | อุณหภูมิการทํางาน |
การทํางาน โวลเตชั่น |
แม็กซ์ ปัจจุบัน |
ฉันคิด |
ความเร็ว PWM การควบคุม ((1-20KHz) |
ความดันแบบแอนลาจ การควบคุมความเร็ว |
อัตราการเต้น การออกสัญญาณ |
| JYQD_V6.3B | -20 ~ 85 °C | 7 ~ 48VDC | 10A | 8A |
0 ~ 100% ระยะเวลาทํางาน |
0 ~ 5V | ใช่ |
แผนการเชื่อมต่อไฟฟ้าและอธิบายพอร์ต:

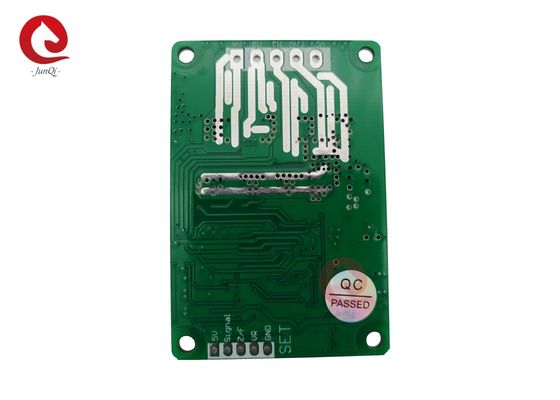

1. การควบคุมท่าเรือ
GND ใช้สําหรับการควบคุมภายในคณะกรรมการขับรถ
VR ปอร์ตควบคุมความเร็ว การควบคุมความเร็วแบบวอลเตจแบบแอนาล็อก การควบคุมความเร็ว 0V-5V การควบคุมความเร็วแบบเส้นตรงจากต่ําไปสูง การควบคุมความเร็วแบบ PWM ต้องติดกับเครื่องขับ
Z/F ช่องทางควบคุมทิศทางหมุน เชื่อม 5V หรือไม่เชื่อมในทิศทางหนึ่ง เชื่อม GND ในทิศทางอื่น
สัญญาณ ราคาเครื่องยนต์ สัญญาณแรงกระแทก Port ออก สัญญาณแรงกระแทก 5V
5 วอลต์ ผังไฟออกภายในพานขับรถ พันธมิตรภายนอกหรือสวิทช์สําหรับการปรับความเร็วและการทํางานย้อนหลัง
2. พลังงาน Port
P+/VCC ️ DC +
P-/GND ∆ DC
MC √ โมเตอร์เฟส C
MB Motor Phase B หน่วยการควบคุมความเร็ว
MA ✅ โมเตอร์เฟส A
3. กรุณาระวังว่าสายไฟฟ้าและสายไฟฟ้าฮอลล์ไม่ยาวเกินไป มันจะทําให้สัญญาณสับสน ถ้าสายไฟฟ้ายาวเกินไป
4ระยะทางของพอร์ตควบคุม 2.54 มิลลิเมตร ระยะทางของพอร์ตไฟฟ้า3.96 มิลลิเมตร
5. ให้ความสนใจกับการปิดระหว่าง MOSFET คนขับและ heatsink หรือแผ่นการติดตั้ง
หมายเหตุการใช้งาน:
1. ยืนยันว่าปริมาตรแรงดันและพลังงานของมอเตอร์ไม่เกินระยะของบอร์ดคนขับตามที่กําหนด
2. บอร์ดขับขี่นี้ใช้สําหรับมอเตอร์ brushless sensorless 3 ขั้นตอน แต่ไม่เหมาะสําหรับมอเตอร์ brushless sensorless 3 ขั้นตอนทั้งหมดโดยตรง หากผลขับขี่ไม่ดี (เช่นการเริ่มต้น jitterการย้อนหลังปัจจุบันการทํางานของมอเตอร์ไม่มีภาระมากเกินไป ความเร็วไม่มั่นคง ประสิทธิภาพต่ํา และไม่สามารถเริ่มต้นกับภาระ) ลูกค้าสามารถปรับความต้านทานและความจุของบอร์ดขับรถตามสถานการณ์จริงเพื่อบรรลุผลการขับรถที่ดีที่สุด.
3.JYQD_V6.3B บอร์ดขับเคลื่อนเป็นบอร์ดเปล่า, พลังขับเคลื่อนต่ํากว่า 100W มอเตอร์ไม่จําเป็นต้องบังคับการระบายความร้อน, ต้องการให้แน่ใจว่าการอากาศปกติ
4. การเชื่อมต่อกับอุปกรณ์ไฟฟ้าภายนอกจากพอร์ตออก 5 วอลต์บนบอร์ดคนขับถูกห้ามมันเป็นเพียงเหมาะสําหรับการเชื่อมต่อ potentiometers ภายนอกและสวิทช์กับบอร์ดนี้สําหรับการควบคุมความเร็วและย้อนหลัง.
5สัญญาณบนบอร์ดขับ JYQD_V6.3B คือสัญญาณออกแรงขับเคลื่อนความเร็วของมอเตอร์ และกระแสออกน้อยกว่า 5mA
ขนาดของแผ่นขับเคลื่อน ((mm):
