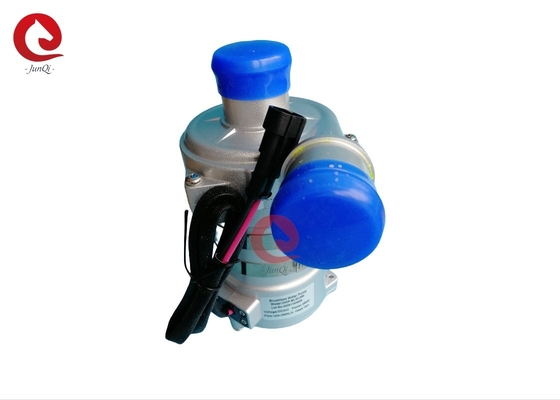

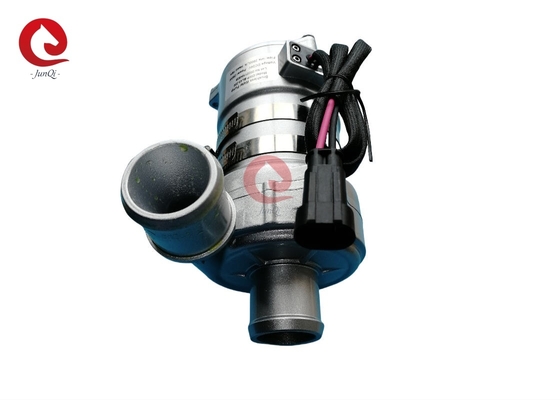

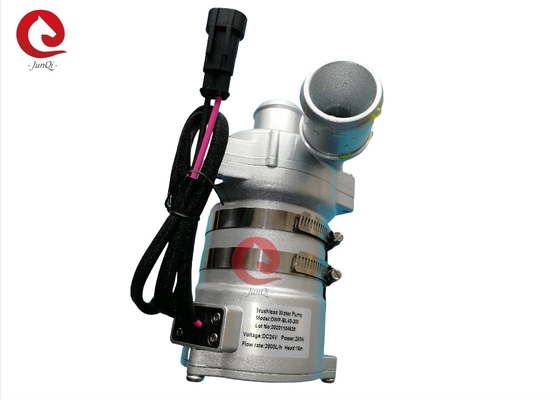

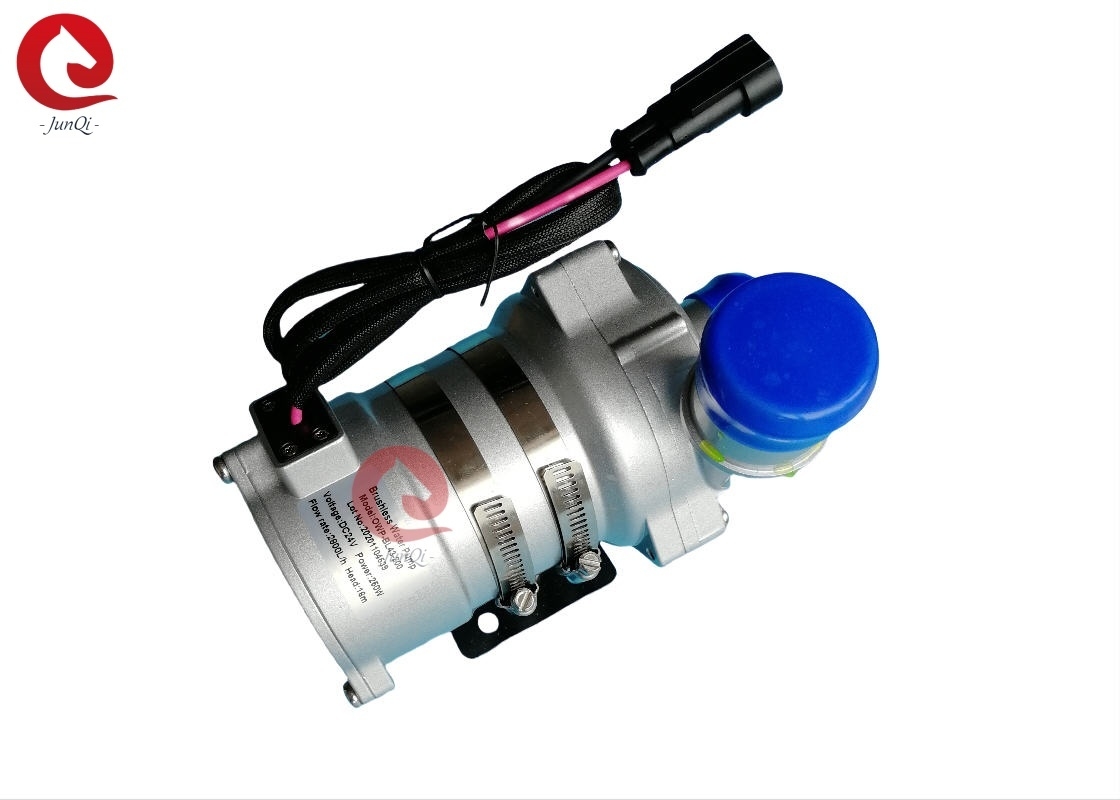

รวม City Bus ปั๊มน้ำหล่อเย็น 24V 250W OWP-BL43-200 ปั๊มน้ำไฟฟ้า

รวม City Bus ปั๊มน้ำหล่อเย็น 24V 250W OWP-BL43-200 ปั๊มน้ำไฟฟ้า

■ แอปพลิเคชั่น
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด รถโดยสารไฮบริด ยานพาหนะไฟฟ้า รถไฟ เรือและระบบหมุนเวียนความร้อนและความเย็นอื่นๆ

■คุณสมบัติ
◆ ปั๊มแรงเหวี่ยง
◆การส่งแรงแม่เหล็ก
◆ มอเตอร์กระแสตรงไร้แปรงถ่านประสิทธิภาพสูง ใช้พลังงานต่ำ ประสิทธิภาพสูง อายุการใช้งานยาวนาน
◆ ด้วยอุณหภูมิการทำงานที่หลากหลาย
◆ การควบคุมความเร็วสัญญาณ PWM
◆ เอาต์พุตสัญญาณการวินิจฉัย
◆ ด้วยการควบคุมการไหลอย่างต่อเนื่อง
◆ การป้องกันขั้วย้อนกลับ
◆ การป้องกันการวิ่งแบบแห้ง
◆ แรงดันไฟเกิน การป้องกันกระแสเกิน
◆ เกินพิกัด ป้องกันอุณหภูมิเกิน

■ คำอธิบายทางเทคนิค (ส่วนที่เกี่ยวข้องเมื่อสัมผัสกับของเหลว)
ตัวเรือนหัวปั๊ม: อลูมิเนียมหล่อขึ้นรูป
ใบพัด: PPS+GF
ช่องป้องกัน: PPS+GF
ปลอกเพลา: วัสดุผสมคาร์บอรันดัม
เพลา: สแตนเลส (3CR14) เพลา
ตัวเรือนแม่เหล็ก: แคปซูลพลาสติก PPS
แหวนซีล: EPDM
EMC: เกรด 3
เสียงรบกวน: ≤61dB

■ อุปกรณ์ขับเคลื่อน (รวมมอเตอร์)
โรเตอร์ขับเคลื่อน: แม่เหล็กหุ้มพลาสติก PPS
สกรูและน็อต: สแตนเลส SUS 304
มอเตอร์ขับเคลื่อน : มอเตอร์กระแสตรงไร้แปรงถ่าน
โครงลวดมอเตอร์ :PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยการพ่นทรายและอโนไดซ์ + เคลือบผง PE

วงเล็บ: เหล็ก
ห่วงยึด: สแตนเลส 304 ของสหรัฐอเมริกา
กันน้ำตามมาตรฐาน IP68 (en60529)
รุ่นตัวเชื่อมต่อ: AMP282106-1 (จับคู่ปลั๊ก AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด:38 มม. (1.5 นิ้ว)



■ คำแนะนำในการติดตั้ง
OWP-BL43-408T series pumps เป็นปั๊มหอยโข่งที่ต้องเติมล่วงหน้า,
ปั๊มที่ติดตั้งในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง

1: ปั๊มไม่ควรทำงานแบบแห้ง แม้ว่าจะสามารถแห้งได้ 15 นาที (หลังจากวิ่งแบบแห้ง 15 นาที เครื่องจะหยุดทำงานโดยอัตโนมัติ) การวิ่งแบบแห้งจะทำให้เกิดเสียงดัง อีกทั้งเพิ่มการเสียดสีให้กับเพลาและปลอกเพลา

2: ใช้ท่อขนาดเส้นผ่านศูนย์กลางที่แนะนำซึ่งเชื่อมต่อกับทางเข้าของปั๊ม ถ้าคุณใช้ทางเข้าปั๊มท่อขนาดเส้นผ่าศูนย์กลางที่เล็กกว่า เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกเข้าสู่ปั๊มผ่านท่อได้ง่ายขึ้น มันจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังสร้างความเสียหายให้กับปั๊มอีกด้วย

3: เมื่อมองจากทิศทางขาเข้าของปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูลูกศรบนพอร์ตทางออก)

4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง พอร์ตทางออกควรยกขึ้นด้านบน

5: เพื่อหลีกเลี่ยงการทำงานแห้ง (อากาศติดอยู่ในใบพัด) พอร์ตทางออกของปั๊มน้ำควรอยู่ในแนวตั้งหรือด้านบนของใบพัด(ดูรูปที่ 1)

6: ท่อที่เชื่อมต่อควรติดตั้งในแนวตั้ง (หรือไม่มีศอกใน 20 ซม. ) เพื่อให้อากาศระบายออกได้ง่าย ไม่ควรใช้ท่อทางออกน้อยกว่าข้อศอก 90 องศา (ดูรูปที่ 2)

7: ไม่สามารถใช้น้ำทะเลหรือมลพิษหนักอื่น ๆ ที่มีของเหลวเจือปนเม็ดใหญ่เป็นสื่อของเหลวได้




■ พารามิเตอร์อุณหภูมิ
อุณหภูมิของเหลวปานกลาง: -40 ℃ ถึง +85 ℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40 ℃ ถึง +120 ℃ (-40°F ถึง +248°F)
อุณหภูมิในการจัดเก็บ: -40 ℃ ถึง +70 ℃ (-40°F ถึง +158°F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ แรงดันของระบบ
-0.2 ถึง 2.5 บาร์ ( 100 ℃ (212 ° F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงขึ้นอยู่กับแรงดันไฟฟ้าและอุณหภูมิแวดล้อม 36 ℃ (86 ° F)
■ ช่วงแรงดันไฟฟ้า
จัดอันดับปั๊มน้ำ 24V ช่วงที่ใช้งานได้ 18V - 32V
แม้ว่ามอเตอร์สามารถใช้ได้ในช่วงกว้างของแรงดันไฟและอุณหภูมิ แต่แรงดันไฟและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับการแผ่รังสีความร้อนรอบข้าง

ของเหลวปานกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลต่ำกว่า 60%)


■ พารามิเตอร์ทางไฟฟ้า

รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่เกี่ยวข้อง (ดูรูปที่ 3):

■ ความสนใจ
1. อุณหภูมิแวดล้อมในการทำงาน:-40 ℃--120 ℃ ควรพยายามหลีกเลี่ยงใกล้กับตัวเร่งปฏิกิริยาสามองค์ประกอบ ระบบท่อระบายแก๊ส และเครื่องยนต์ระหว่างการติดตั้ง ให้แน่ใจว่าอุณหภูมิของสภาพแวดล้อมการทำงาน
2. ตำแหน่งการติดตั้งเครื่องสูบน้ำควรอยู่ใกล้ระดับน้ำต่ำมากที่สุดเท่าที่จะเป็นไปได้ เพื่อยืดอายุการใช้งานของปั๊ม
4. กรุณาใช้ปั๊มห่างจากสภาพแวดล้อมที่มีฝุ่นมาก ฝุ่นเป็นอันตรายต่อลดอายุการใช้งาน
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดปิดกั้นเพื่อลดอายุการใช้งานของปั๊ม

■ พารามิเตอร์ประสิทธิภาพ



■มิติภายนอก
