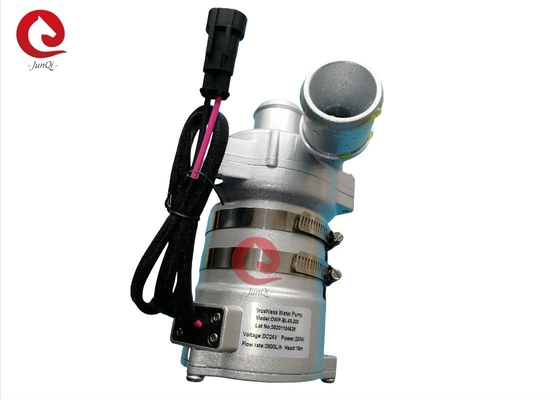

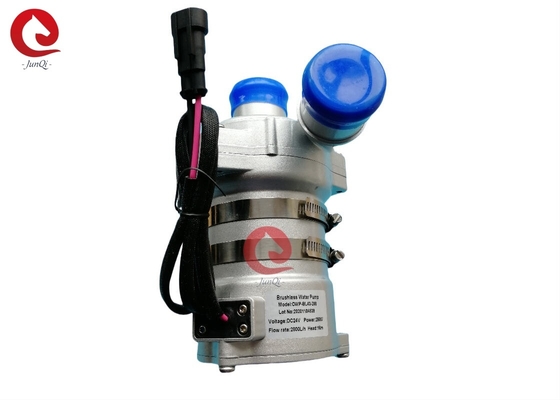

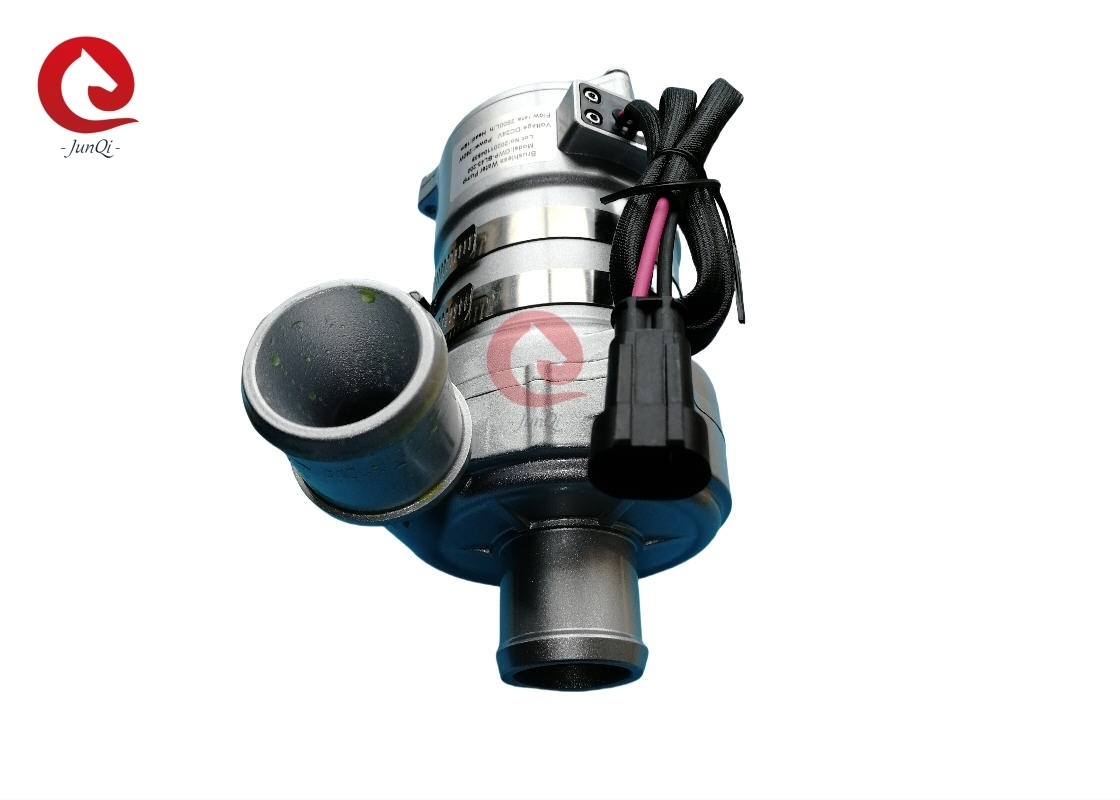

ปั๊มน้ำรถยนต์ DC แบบไร้แปรงถ่าน Junqi JP-BL43-200 24VDC อัตราการไหล 2800LPH สำหรับระบายความร้อนเครื่องยนต์

ปั๊มน้ำรถยนต์ DC Brushless 24VDC Junqi JP-BL43-200 สำหรับระบายความร้อนเครื่องยนต์

■ การใช้งาน
ใช้กันอย่างแพร่หลายในรถบัสไฮบริด, รถยนต์โดยสารไฮบริด, ยานยนต์ไฟฟ้า, รถไฟ, เรือ และระบบหมุนเวียนความร้อนและความเย็นอื่นๆ

■ คุณสมบัติ
◆ ปั๊มแบบแรงเหวี่ยง
◆ การส่งกำลังด้วยแรงแม่เหล็ก
◆ มอเตอร์ DC แบบไร้แปรงถ่านประสิทธิภาพสูง, ใช้พลังงานต่ำ, ประสิทธิภาพสูง, อายุการใช้งานยาวนาน
◆ มีช่วงอุณหภูมิการทำงานที่กว้าง
◆ การควบคุมความเร็วสัญญาณ PWM
◆ เอาต์พุตสัญญาณวินิจฉัย
◆ พร้อมการควบคุมการไหลคงที่
◆ การป้องกันขั้วย้อนกลับ
◆ การป้องกันการทำงานโดยไม่มีของเหลว
◆ การป้องกันแรงดันไฟฟ้าเกิน, กระแสเกิน
◆ การป้องกันการโอเวอร์โหลด, อุณหภูมิเกิน

■ รายละเอียดทางเทคนิค (ส่วนที่เกี่ยวข้องที่สัมผัสกับของเหลว)
ตัวเรือนปั๊ม: อะลูมิเนียมอัลลอยด์หล่อขึ้นรูป
ใบพัด: PPS+GF
ช่องป้องกัน: PPS+GF
ปลอกเพลา: วัสดุผสมคาร์โบรัมดัม
เพลา: เพลาสแตนเลสสตีล (3CR14)
ตัวเรือนแม่เหล็ก: การหุ้มแคปซูลพลาสติก PPS
แหวนซีล: EPDM
EMC: เกรด 3
เสียงรบกวน: ≤61dB

■ อุปกรณ์ขับเคลื่อน (รวมถึงมอเตอร์)
โรเตอร์ขับเคลื่อน: แม่เหล็กหุ้มแคปซูลพลาสติก PPS
สกรูและน็อต: สแตนเลสสตีล SUS 304
มอเตอร์ขับเคลื่อน: มอเตอร์ DC แบบไร้แปรงถ่าน
โครงลวดมอเตอร์: PPA GF
ตัวเรือนปั๊ม: ตัวเรือนอะลูมิเนียมหล่อขึ้นรูปพร้อมการพ่นทรายและการเคลือบผิวด้วยอโนไดซ์ + การเคลือบผง PE

ขายึด: เหล็ก
ห่วงยึด: สแตนเลสสตีล US 304
กันน้ำตามมาตรฐาน IP68 (en60529)
รุ่นคอนเนคเตอร์: AMP282106-1 (ปลั๊กที่เข้าชุด AMP282088-1)
เส้นผ่านศูนย์กลางหัวฉีด: 38 มม. (1.5 นิ้ว)



■ คำแนะนำในการติดตั้ง
ปั๊มรุ่น JP-BL43-200 เป็นปั๊มแบบแรงเหวี่ยงซึ่งต้องเติมล่วงหน้า,
ติดตั้งปั๊มในตำแหน่งต่ำสุดของระบบเพื่อให้แน่ใจว่าใบพัดจุ่มอยู่ในของเหลวเสมอ หรือเติมปั๊มล่วงหน้าก่อนเปิดเครื่อง

1: ไม่ควรให้ปั๊มทำงานโดยไม่มีของเหลว แม้ว่าจะสามารถทำงานโดยไม่มีของเหลวได้ 15 นาที (หลังจากทำงานโดยไม่มีของเหลว 15 นาที จะหยุดโดยอัตโนมัติ) การทำงานโดยไม่มีของเหลวจะทำให้เกิดเสียงรบกวน และยังเพิ่มการเสียดสีกับเพลาและปลอกเพลา

2: ใช้ท่อที่มีเส้นผ่านศูนย์กลางที่แนะนำในการเชื่อมต่อกับทางเข้าปั๊ม หากคุณใช้ท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่าทางเข้าปั๊ม เนื่องจากแรงดันลบในปั๊ม อากาศภายนอกจะเข้าสู่ปั๊มได้ง่ายขึ้นผ่านท่อ ซึ่งจะทำให้ประสิทธิภาพของปั๊มลดลง และฟองอากาศยังทำให้ปั๊มเสียหายอีกด้วย

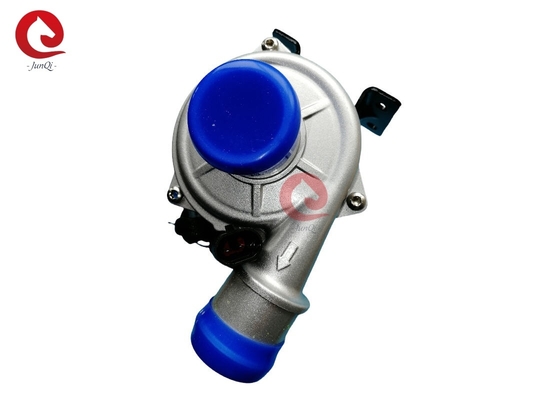

3: เมื่อมองจากทิศทางทางเข้าปั๊ม ใบพัดจะหมุนตามเข็มนาฬิกา (ดูที่ลูกศรบนช่องจ่าย)

4: สามารถติดตั้งปั๊มในแนวตั้งหรือแนวนอนได้ (ดูรูปที่ 1) เมื่อติดตั้งในแนวตั้ง ควรให้ช่องจ่ายอยู่ด้านบน

5: เพื่อหลีกเลี่ยงการทำงานโดยไม่มีของเหลว (อากาศติดอยู่ในใบพัด) ช่องจ่ายปั๊มน้ำควรอยู่ในแนวตั้งหรืออยู่ด้านบนของใบพัด (ดูรูปที่ 1)

6: ควรติดตั้งท่อที่เชื่อมต่อในแนวตั้ง (หรือไม่มีข้อศอกในระยะ 20 ซม.) เพื่อให้อากาศระบายออกได้ง่าย ท่อจ่ายไม่ควรใช้ข้อศอกน้อยกว่า 90 องศา (ดูรูปที่ 2)

7: ไม่สามารถใช้ น้ำทะเล หรือของเหลวที่มีสิ่งสกปรกขนาดใหญ่ที่เป็นอันตรายอื่นๆ เป็นตัวกลางของเหลวได้




■ พารามิเตอร์อุณหภูมิ
อุณหภูมิของเหลวกลาง: -40℃ ถึง +85℃ (-40°F ถึง + 185°F)
อุณหภูมิแวดล้อมในการทำงาน: -40℃ ถึง +120℃ (-40°F ถึง +248°F)
อุณหภูมิในการจัดเก็บ: -40℃ ถึง +70℃ (-40°F ถึง +158°F)
(สูงถึง 100 ℃ แต่จะทำให้อายุการใช้งานสั้นลง)
■ แรงดันระบบ
-0.2 ถึง 2.5 บาร์ (100℃ (212°F)
อายุการใช้งานมากกว่า 20,000 ชั่วโมงโดยพิจารณาจากแรงดันไฟฟ้าที่กำหนดและอุณหภูมิแวดล้อม 36℃(86°F)
■ ช่วงแรงดันไฟฟ้า
ปั๊มน้ำ 24V ที่กำหนด, ช่วงการทำงาน 18V - 32V
แม้ว่ามอเตอร์จะสามารถใช้งานได้ในช่วงแรงดันไฟฟ้าและอุณหภูมิที่กว้าง แต่แรงดันไฟฟ้าและอุณหภูมิที่มากเกินไปหรือต่ำเกินไปจะส่งผลต่ออายุการใช้งานของมอเตอร์ ปั๊มไม่สามารถสัมผัสกับสภาพแวดล้อมที่มีรังสีความร้อนได้

ของเหลวกลาง: ส่วนผสมของเหลว (น้ำที่มีไกลคอลน้อยกว่า 60%)


■ พารามิเตอร์ทางไฟฟ้า

รุ่นคอนเนคเตอร์และคุณสมบัติทางไฟฟ้าที่สอดคล้องกัน (ดูรูปที่ 3):

■ ข้อควรระวัง
1. อุณหภูมิแวดล้อมในการทำงาน: -40℃--120℃ ควรพยายามหลีกเลี่ยงการอยู่ใกล้กับระบบท่อปล่อยก๊าซไอเสียและเครื่องยนต์สามองค์ประกอบในระหว่างการติดตั้ง ตรวจสอบให้อุณหภูมิสภาพแวดล้อมในการทำงาน
2. ตำแหน่งการติดตั้งปั๊มน้ำควรอยู่ใกล้กับระดับน้ำต่ำที่สุดเท่าที่จะเป็นไปได้ เพื่อยืดอายุการใช้งานของปั๊ม
4. โปรดใช้ปั๊มให้ห่างจากสภาพแวดล้อมที่มีฝุ่น ฝุ่นเป็นอันตรายต่อการลดอายุการใช้งาน
5. ใส่ใจกับความบริสุทธิ์ของน้ำ หลีกเลี่ยงการติดขัดและใบพัดอุดตันเพื่อลดอายุการใช้งานของปั๊ม

■ พารามิเตอร์ประสิทธิภาพ



■ ขนาดภายนอก
